【超业余DIY】家庭楼顶智慧园艺 | 玉米篇

精人的兰芬芬 · 发表于 2023-9-3 16:12

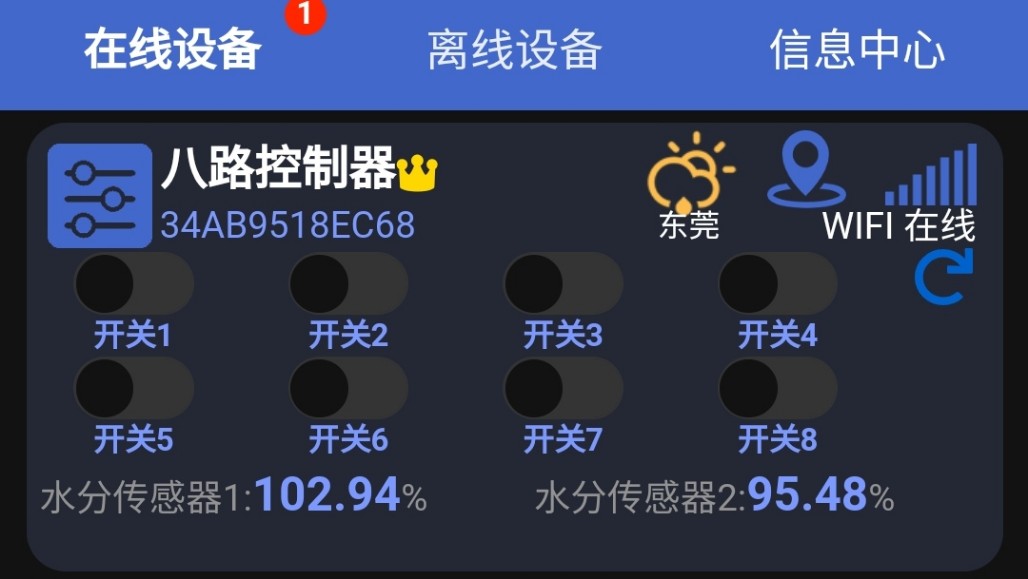

恶补了ModBus-RTU报文代码，现在会用03, 06功能码来读写寄存器数据了，但是没想到问题其实出自自定义设置里少填了个数字0！现在两个传感器的数据都可以读取到了！

来自安卓APP客户端

大头哥666 · 发表于 2023-9-3 23:29

好玩，不实用

来自安卓APP客户端

chengqi · 发表于 2023-9-4 20:38

远明发表于 2023-09-02 23:03
可以详细介绍一下您的方案或者看一下您之前发的帖子吗

没有什么方案，就是淘宝18v太阳能板，加上淘宝12v水泵，水泵放水里，太阳出来就抽水。

来自安卓APP客户端

精人的兰芬芬 · 发表于 2023-9-6 17:35

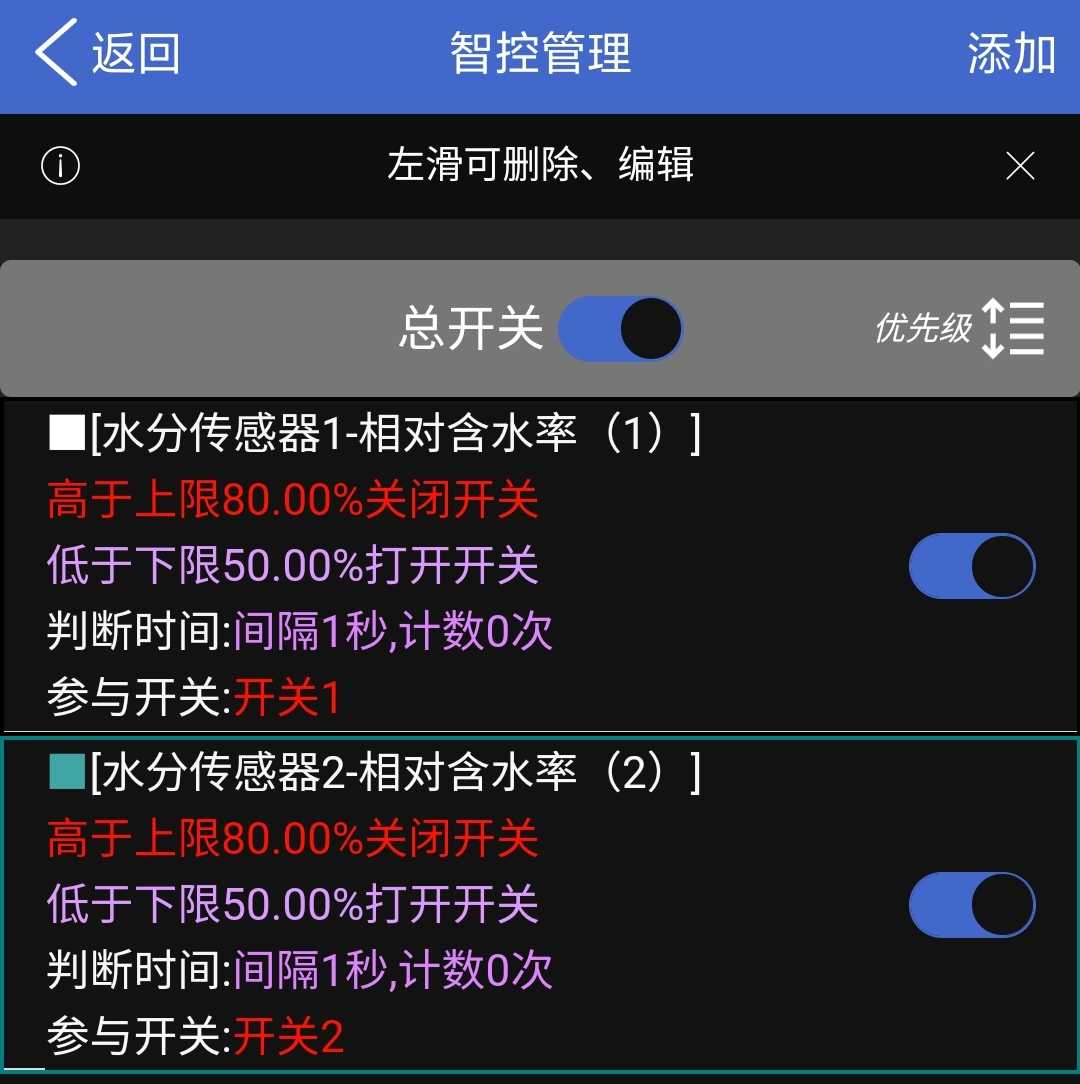

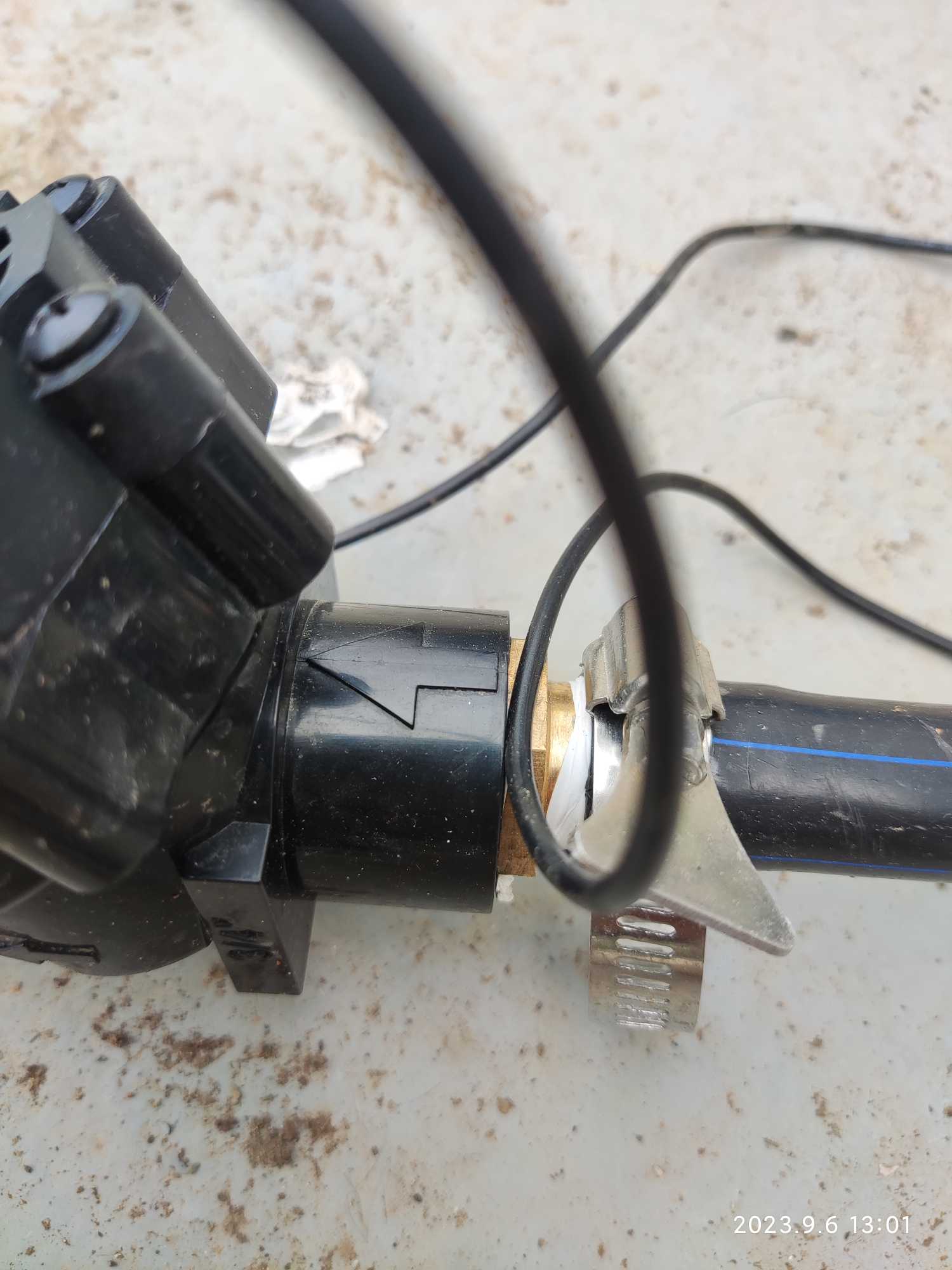

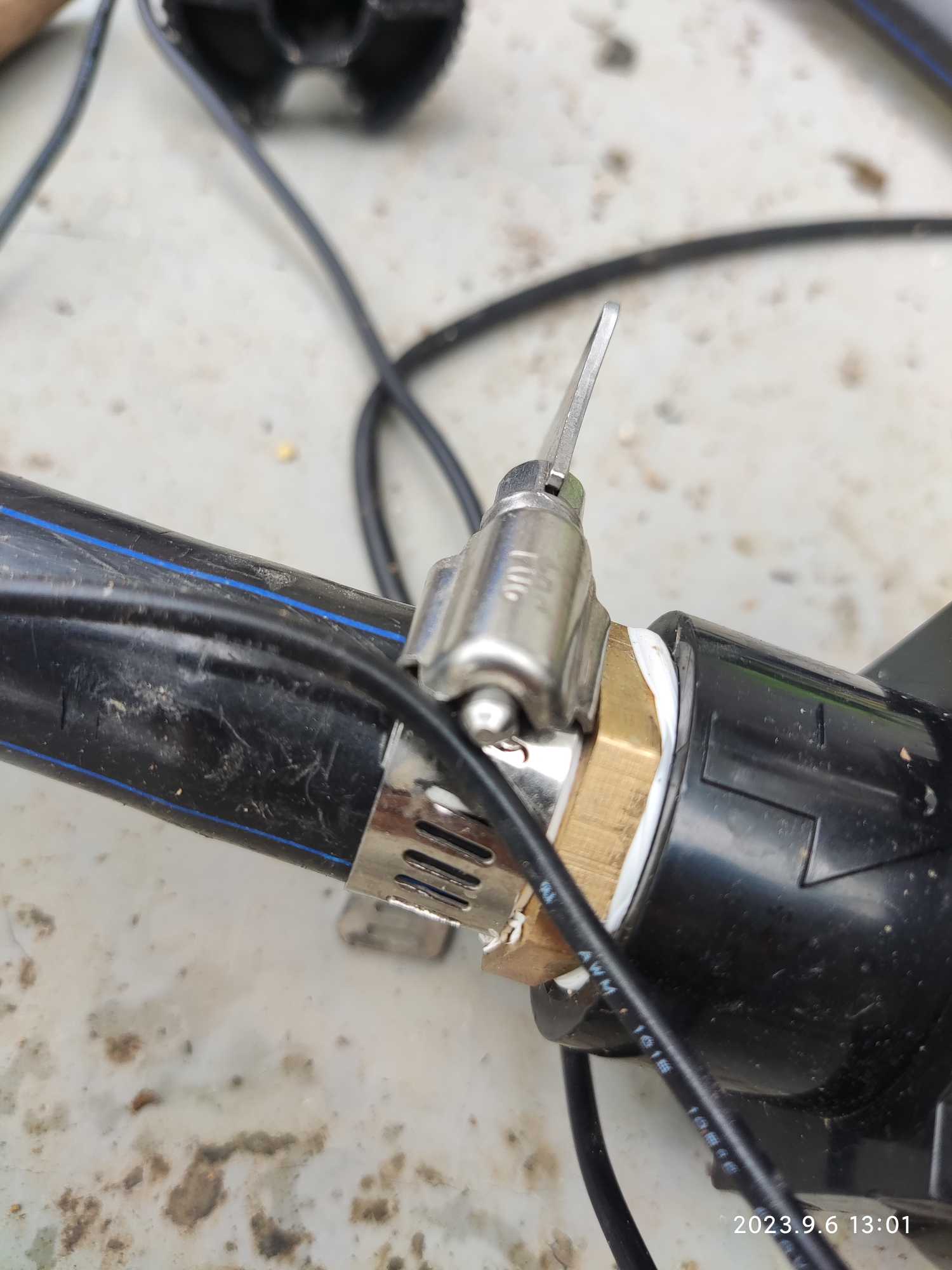

近期的智能控制浇水程序。把电磁阀入水口那里重新缠了很多生料带，现在完全不滴水了。宝塔头、螺纹那里都要缠生料带。

来自安卓APP客户端

精人的兰芬芬 · 发表于 2023-9-6 17:50

解释一下485通讯报文的输入格式。
一个字节为两个数字（或字母）

“03”功能码（读单个/多个寄存器的数值）：

站地址（16进制，一字节）功能码（03，一字节）寄存器起始地址（高位在前，16进制，2字节）寄存器数量（高位在前，16进制，2字节） CRC校验码1（低位在前，1字节） CRC校验码2（高位在后，1字节）

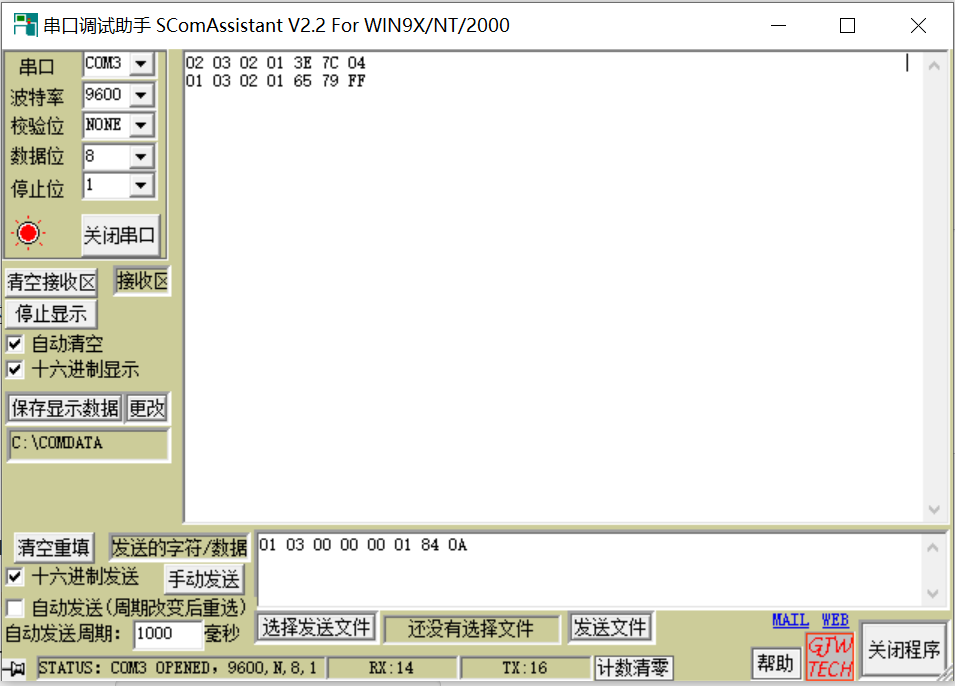

比如图中的站地址是01，即访问地址为“01”的传感器（视传感器默认地址而定，如果是第一次使用，详见说明书）；“03”即功能码，执行读取数值功能命令；寄存器起始地址，即“0000”，视传感器而定，本传感器地址“0000”为土壤水分寄存器的地址；“0001”，即读取一个寄存器；“84” 由计算前面的指令（“01 00 00 00 01”）得出的低位字节【CRC校验码可以由在线CRC校验
验计算网站得出，注意低位在前】，即CRC校验码1；OA为由计算前面的指令（“01 00 00 00 01”得出的高位字节。

来自安卓APP客户端

精人的兰芬芬 · 发表于 2023-9-6 18:04

chengqi 发表于 2023-09-04 20:38
没有什么方案，就是淘宝18v太阳能板，加上淘宝12v水泵，水泵放水里，太阳出来就抽水。

“牛”

，真“稳定”。

来自安卓APP客户端

精人的兰芬芬 · 发表于 2023-9-6 18:14

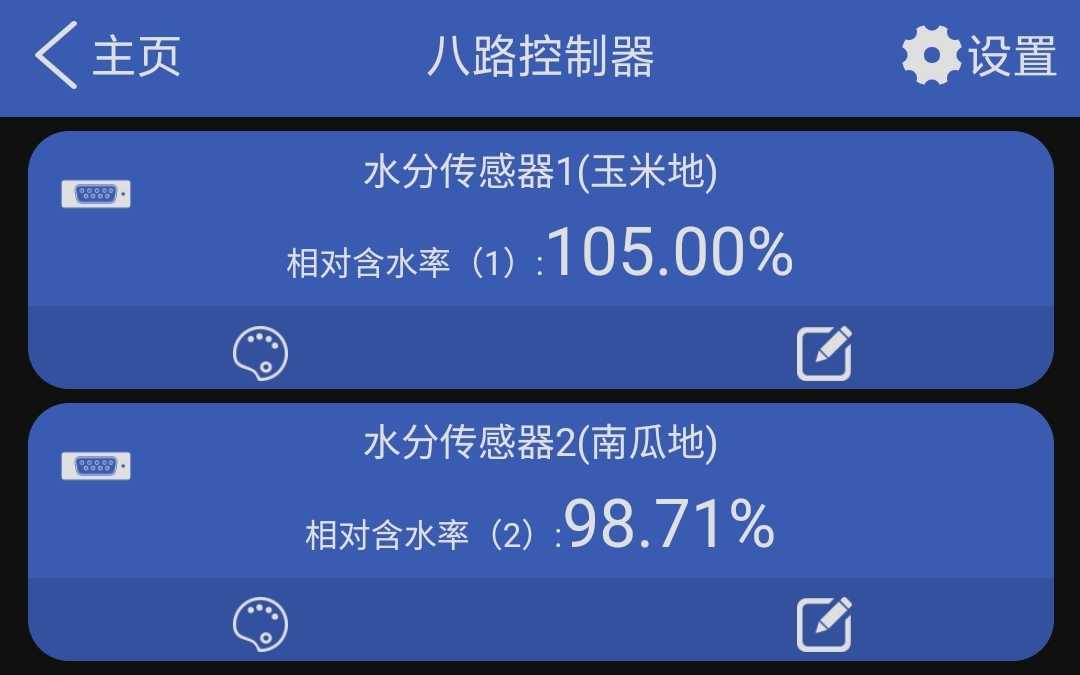

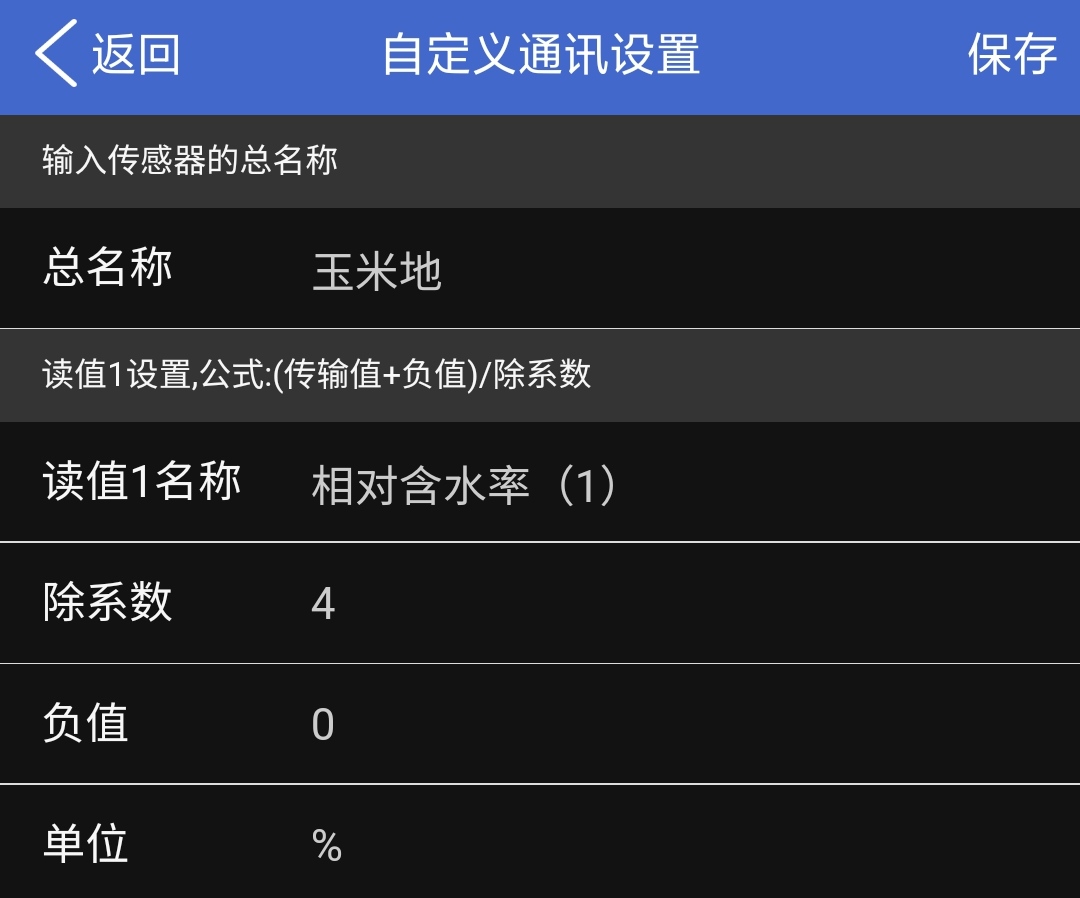

最近把系数改成了4，因为台风天暴雨土壤水分饱和显示的含水率高于100%。“4”对应土壤容重1.4g/cm∧3，田间持水率28%（m/m%）的水平。

来自安卓APP客户端

精人的兰芬芬 · 发表于 2023-9-6 18:16

精人的兰芬芬发表于 2023-09-06 18:14
最近把系数改成了4，因为台风天暴雨土壤水分饱和显示的含水率高于100%。“4”对应土壤容重1.4g/cm∧3，田间持水率28%（m/m%）的水平。

最好用土壤烘干称重的土壤饱和水分数据来标定，我暂时没有这个条件，只能这样估摸着算了。

来自安卓APP客户端

精人的兰芬芬 · 发表于 2023-9-6 18:22

精人的兰芬芬发表于 2023-09-06 17:50
解释一下485通讯报文的输入格式。
一个字节为两个数字（或字母）

“03”功能码（读单个/多个寄存器的数值）：

站地址（16进制，一字节）功能码（03，一字节）寄存器起始地址（高位在前，16进制，2字节）寄存器数量（高位在前，16进制，2字节） CRC校验码1（低位在前，1字节）  CRC校验码2（高位在后，1字节）

比如图中的站地址是01，即访问地址为“01”的传感器（视传感器默认地址而定，如果是第一次使用，详见说明书）；“03”即功能码，执行读取数值功能命令；寄存器起始地址，即“0000”，视传感器而定，本传感器地址“0000”为土壤水分寄存器的地址；“0001”，即读取一个寄存器；“84” 由计算前面的指令（“01 00 00 00 01”）得出的低位字节【CRC校验码可以由在线CRC校验
验计算网站得出，注意低位在前】，即CRC校验码1；OA为由计算前面的指令（“01 00 00 00 01”得出的高位字节。

我的传感器默认站地址是254，对应16进制是FE，我的控制器只能读3个地址不相同且连续的485传感器。
注意，如果要改传感器的站地址，则要用06功能码，具体接线详见说明书，如果设置模式屏蔽set端需要接高电平才能写数据，屏蔽线务必要和接传感器正极连同一条线才能写进去，额外单独从电源正极拉一条线接屏蔽层不行，数据写不进去。
