[DIY]用普通的种植箱改造成蓝莓雾培/水培箱[10/07 9点更新]

种植智能化

老菜菜 发表于 2021-10-09 09:22
选择合适的原材料来配置营养液，通常不需要专门的调酸，调酸都是在原料以及配比上做文章，不会专门去搞调酸。

OK，谢了。找专家要了配方，先买原料，回头再调一下。请继续多多指导

来自安卓APP客户端

种植智能化

萍沃 发表于 2021-10-09 12:21
水培，基质栽培的蓝莓，口感提升是个大挑战。我吃过广州一家的基质栽培的蓝莓，口淡很淡。

说的没错，专家也说，都是摸着石头过河，多实践才可能有突破。请多指导！

来自安卓APP客户端

种植智能化

今天只到了滴灌管. 继续采购营养剂,调酸剂等. 设备上, 今天组装了一台水肥机, 以后日常的加肥工作以及水泵的定时工作就交给它了

水肥机安装在水箱正上方

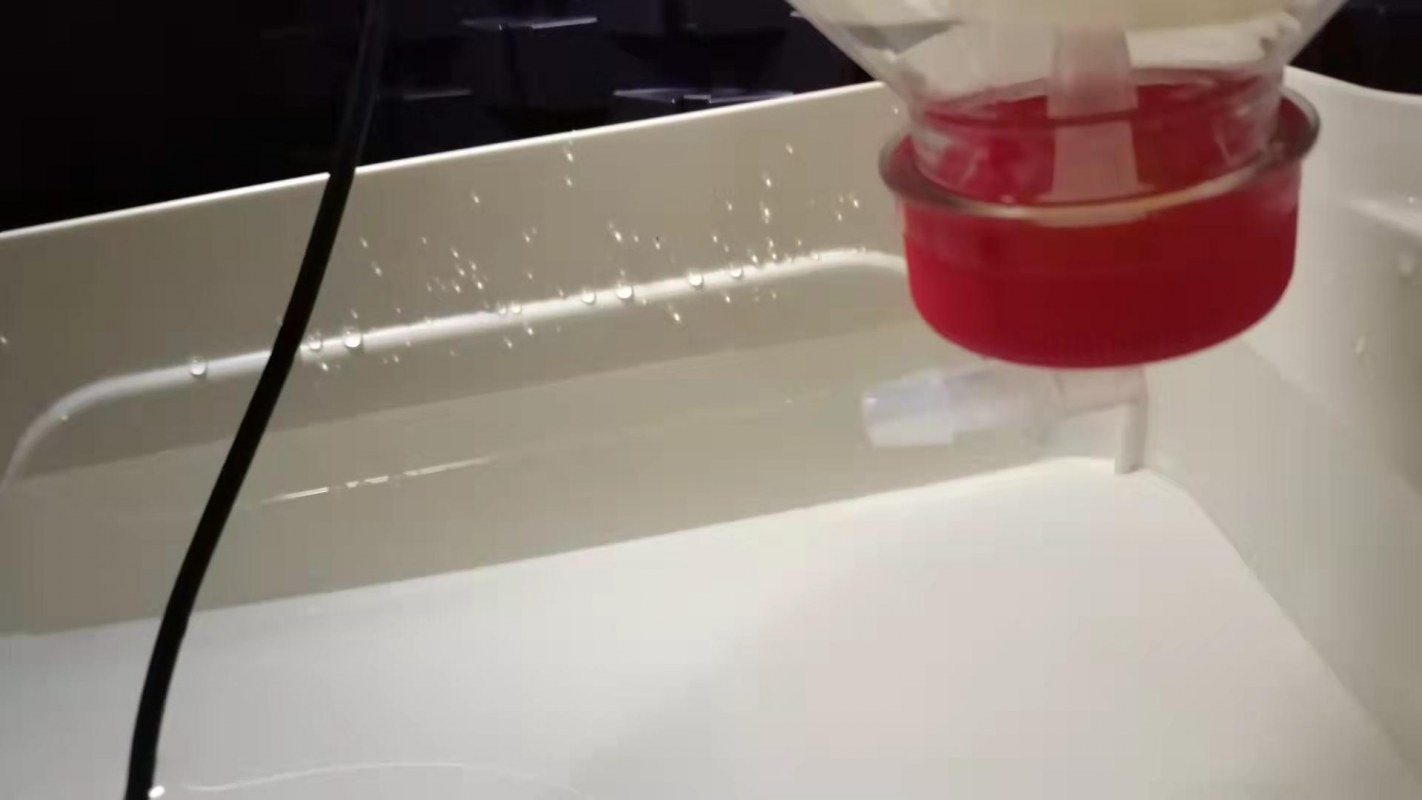

下一步要做的是种植箱的盖子, 需要做一些设计, 能固定住基质袋, 以及环形滴灌管,  基质袋下方是一个渗水收集器, 如图

老菜菜

接近于单路的加肥机，意味着一个礼拜或者十天左右就要更换营养液，不然就只能手工添加单项元素。

种植智能化

老菜菜 发表于 2021-10-9 21:11
接近于单路的加肥机，意味着一个礼拜或者十天左右就要更换营养液，不然就只能手工添加单项元素。

您是行家啊 ,  水肥机据说能加2种肥就勉强可以了 (专家会把多种营养素混合, 最终是AB2种浓缩液) .

今天到货的滴灌和小喷头. 以及小控制器和小水泵, 先把内循环做起来...

老菜菜

大家都叫我键盘侠。
如果是单路加肥机，即使分AB两种营养液，仍然可以视其为单路输出/应该不会同时工作的。这种状态下，回液的检测变的可有可无，不如省掉。营养液一旦调配完成，PH值和EC都会相对固定的，定期更换就是。
另外，我还是觉得你最好需要多级过滤器，毕竟不是纯的水培，你还有椰糠，无纺布等东西，随着营养液的冲刷，很快就会刷出许多杂质，雾化喷头极其容易堵塞。

老菜菜

营养液的配置，有专家的指导肯定是最好的。
我也是用营养液冲刷根系基质来养蓝莓的，但不回收，所以计算好每次刚好的溢出量。我的做法可能比较廉价：通用水溶肥。氮肥+磷钾肥+中微量元素/这三个视情况和季节手工添加。

种植智能化

老菜菜 发表于 2021-10-9 22:56
营养液的配置，有专家的指导肯定是最好的。
我也是用营养液冲刷根系基质来养蓝莓的，但不回收，所以计算好 ...

原来是对路的专家啊, 请多多指导.  不回收确实省去很多事情, 过滤/小循环 都不需要了,  省了硬件成本. 就像浇水一样, 算好量, 刚好浇透, 省了运行成本, 省水省心.  在某些特定的环境下是恰到好处.

种植箱的初衷不仅仅是种基质环境下的蓝莓, 主循环以雾培为主, 箱内循环以滴灌为辅, 这个是一开始的设计目标. 所以雾培肯定会出现水量过大(饱和用水), 必须要回收.

种植箱虽说配置完善(甚至可以说是过度), 但是在实际生产环境下使用中不需要这么干, 可以按需配置,  比如去掉雾培和回收部分, 如您所说, 主循环直接接滴灌, 就演变成可不回收的种植箱了

再说说水肥机, 水肥机2大功能, 1个是定期检测主水箱的水的EC/PH,  通过抽水获取样本,比如每小时检测一次,  第2是如果检测值低于阈值, 就逐个按比例添加N种(N>=2)浓缩肥料.  从而调节了肥料的浓度,让植物能享受比较平缓的养分浓度(缓释肥). 这个和您目前的定期换肥的方式不一样 . 应该这2种方法都是可行的, 但是您的更简单直接.

多级过滤是必须的, 谢谢提醒!  我目前还在看,  除了过滤, 可能还需要杀菌等, 这些正式运行起来都不能少,  否则过段时间就是灾难啊

老菜菜

我也没有省下雾化喷头，只是使用的频率比你小，雾化喷头移动植物上方喷叶子，有些元素毕竟还是走茎叶比较容易吸收。
更换营养液的做法，许多水培爱好者都这么干。添加元素的做法属于比较专业，需要的硬件也多，很多时候反倒觉得很麻烦，除非是大规模作业。
我说我一天到晚都在浇水施肥，大家都说我吹牛逼，键盘侠。

楼顶上种葡萄

坐等更新。

种植智能化

老菜菜 发表于 2021-10-10 00:34
我也没有省下雾化喷头，只是使用的频率比你小，雾化喷头移动植物上方喷叶子，有些元素毕竟还是走茎叶比较容 ...

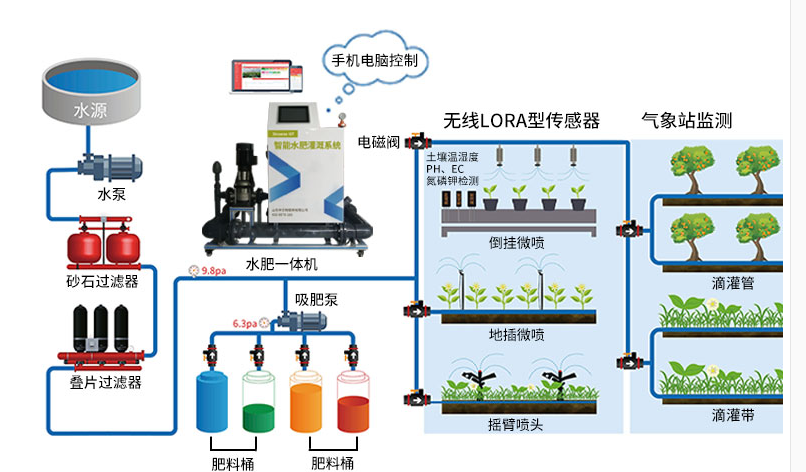

是我孤陋寡闻了, 今天看了传统水肥一体机厂家的工作图, 终于明白了.

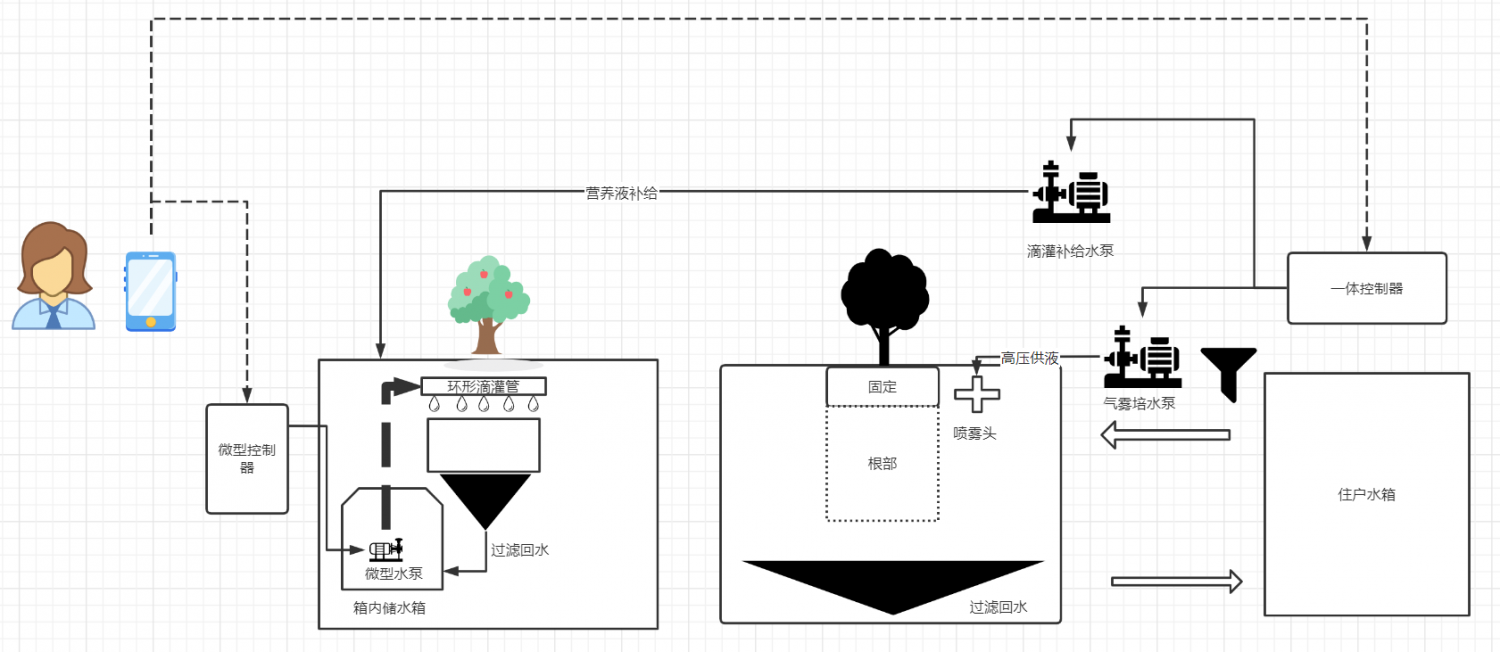

我这边的水循环工作原理:


1. 传统设计 加肥的时候, 几种肥料进水肥机的搅拌桶, 然后直接输出, 进灌溉系统, 是不回收的(也是无法回收) ; 我这种不一样是,  可以给主水箱补肥(2种以上)
2.  传统设计 , 加什么肥取决于灌溉那些路数(也就是种植什么作物); 我这种是一个水箱固定给一个或多个灌溉区, 提供一样成本的肥

所以说回来,  不回收的方式,  是否还需要一个纯水灌溉的管路?
1.  肥料水管路 ( 滴灌, 微喷)
2.  叶面肥管路 ( 雾化, 倒挂微喷)
3.  纯水管路 (旱季缓解干旱, 冲刷积累的矿物质)

规模养殖, 特别是多种果树的时候, 水肥硬件还是需要的, 省事很多, (不容易弄错)  这个以后我们另开贴聊
其实防止害虫, 也可以通过这些管路进行药物喷洒, 所以, 用基质种植, 几乎大部分的工作就是浇水施肥, 您说的没错

老菜菜

纯水灌溉可以有，也可以没有，这个要看自己的想法。

种植智能化

昨天坛友通了话, 受益匪浅啊.  先继续报告下进度

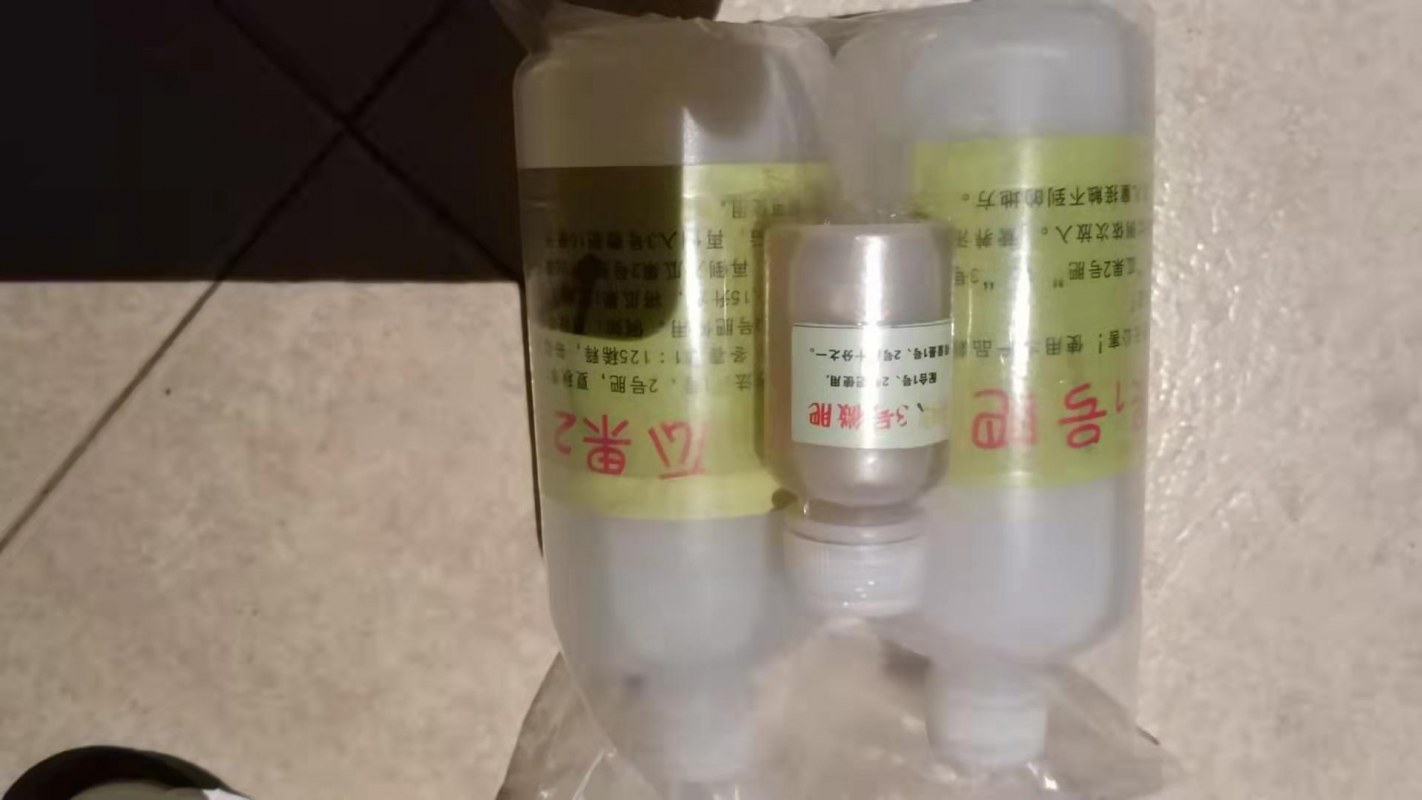

水箱加了水培瓜果类的营养液,稀释150:1 添加了AB, 1500:1 添加了C ,水箱暂存15L水,  测试了下EC=840us/cm (TDS=470ppm) , PH=5.8 照片就不发了, 用笔测试的.

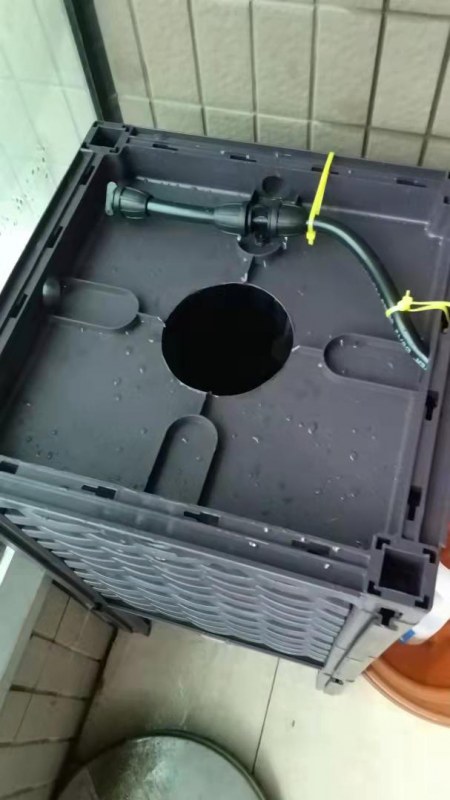

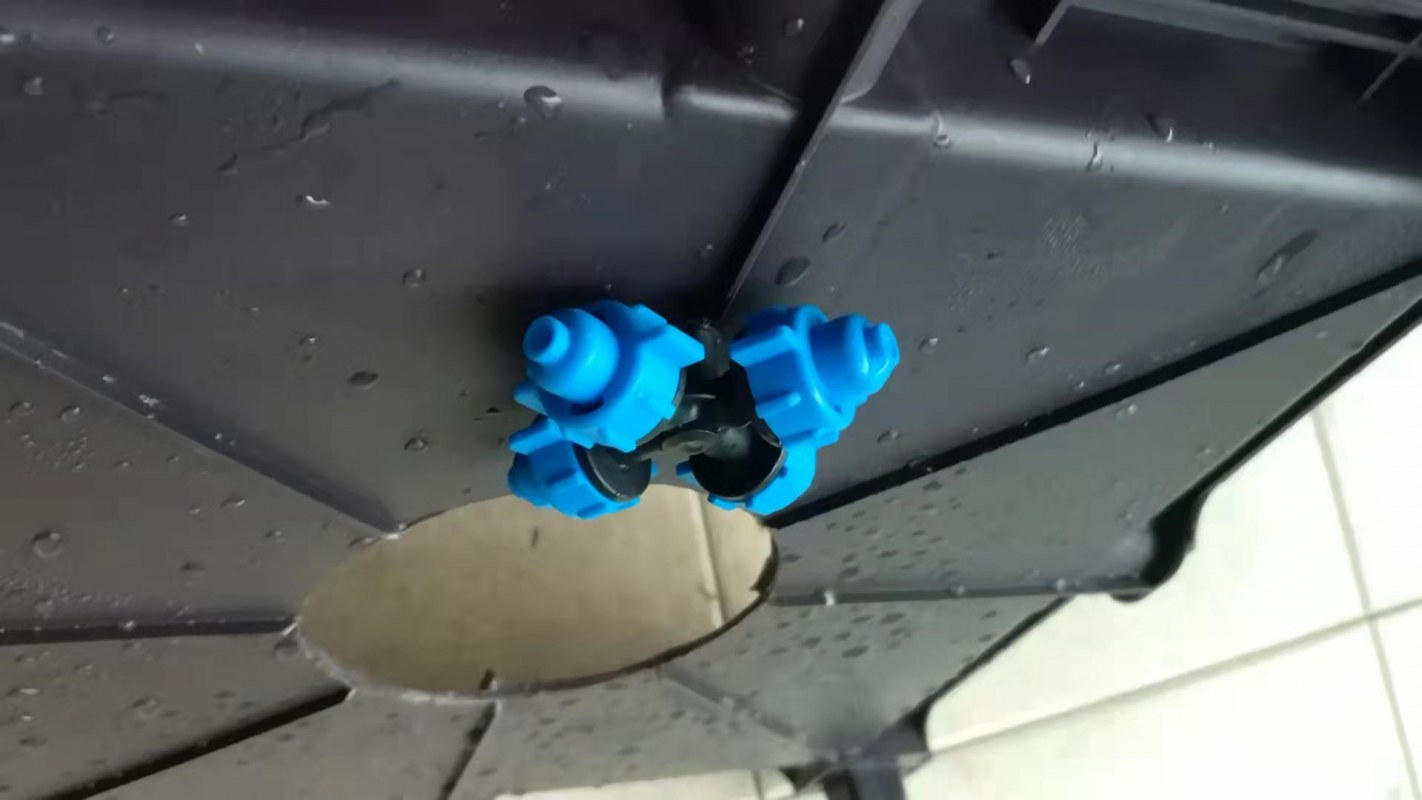

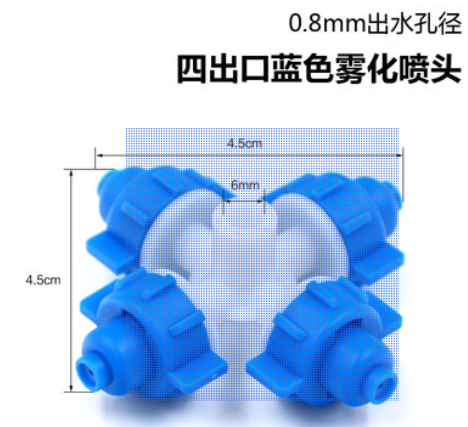

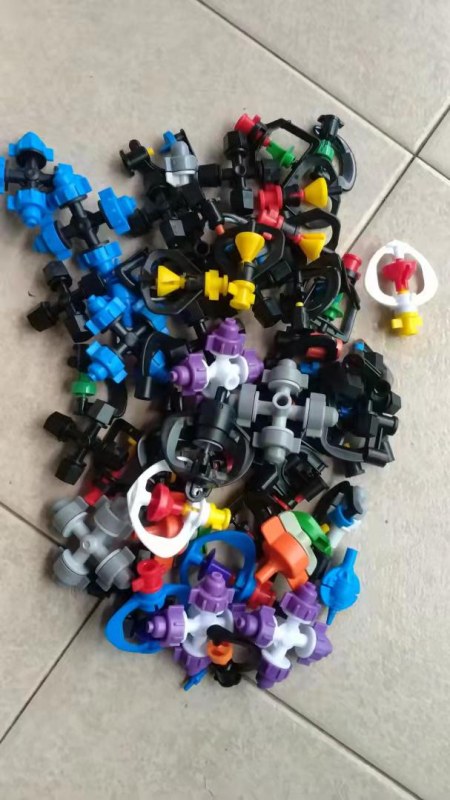

然后换了喷头, 买了一堆, 换了一个4头的



效果比原来好多了, 但还是不够理想, 安装问题, 离盖板顶端太近了, 已买了很多转接头, 还没到货, 到时再调整吧.

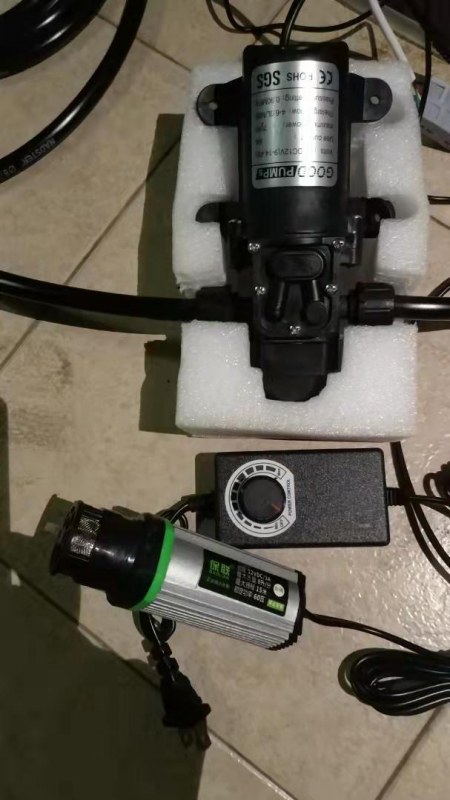

买了个新的小水泵, 比较坑, 功率虚标60W,其实30W都不到, 8/12的管子带不起来. 先留着备用吧
还是用原来这个好, 换了4个头的喷头, 压力小了, 感觉噪音也小了一些

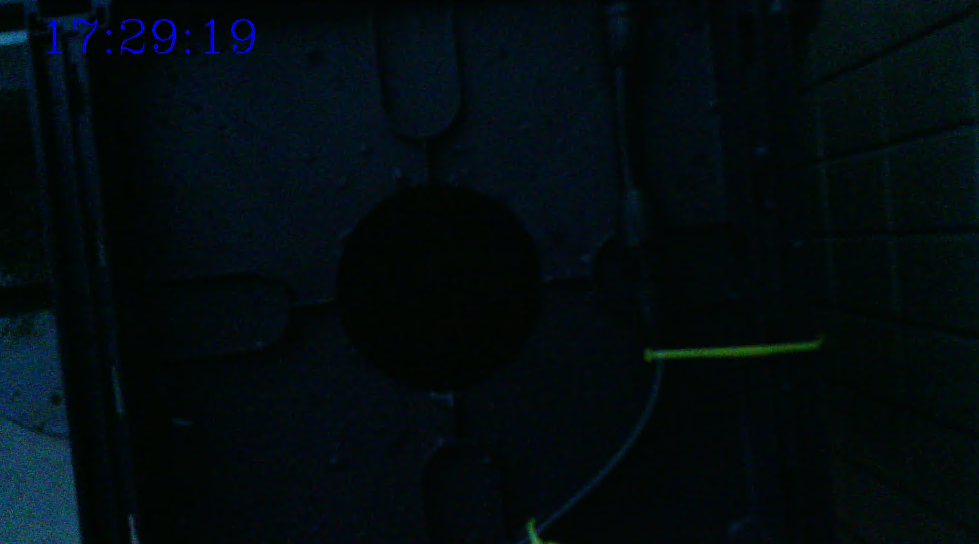

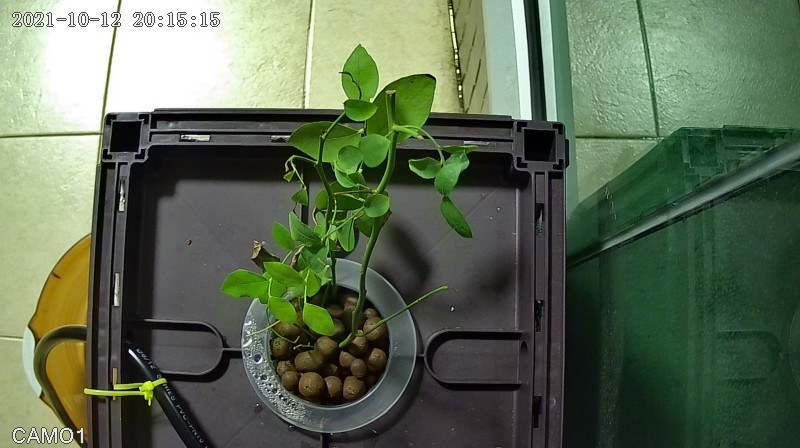

启用了延时摄影系统, 跟踪果苗生长一段时间, 本来也可以对根部进行跟踪, 看看气生根和水生根的生长, 后期搞个防水盒再弄

太黑了, 没配灯


等过滤装置到位, 不然堵了喷头就不好

快乐多多

顶帖

来自安卓APP客户端

种植智能化

http://www.zwkf.net/userweb/web923/xxlr1.asp?id=13157
转自丽水农林院的蓝莓雾培的文章, 蓝莓雾培肯定是可行的, 但是在大规模种植上有难度或啥问题. 否则早就应该推广了.

[size=13.3333px]蓝莓自然界大多分布于沼泽地，沼泽的厌氧环境下生态适应性的进化出低硝酸还原酶活性的生理特性，所以在氮源的吸收利用上形成对氨氮的嗜好（特别是北高丛，对氨氮更为嗜好）。另外，也对土壤的酸环境形成特有的生态依赖，在根形态上形成大量的毛细根系，在厌氧环境下也进化出对硫的嗜好。所以蓝莓雾培与其它大多植物不同，其营养液比配与方与大多常规作物明显不同。

[size=13.3333px]   以下就蓝莓养液配方的要求作介绍。

[size=13.3333px]   PH值范围严格控制于4.5-5.5之间，超过6.5即会出现叶片黄化与叶缘焦黄症及根系变黑。EC值控制1.4ms/cm（1260 - 1360 PPm）左右。

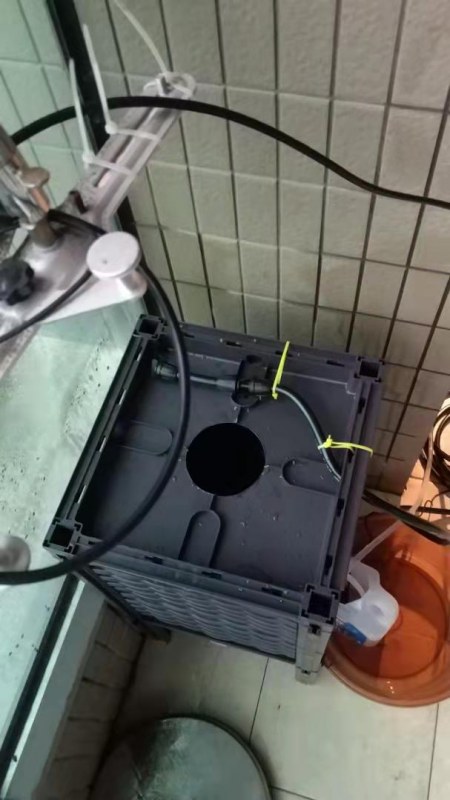

今天把蓝莓装进了小型雾培箱, 延长了喷头的管长,使之不会喷出箱外.  目前是15分钟喷一次30秒.



白天用主力水泵 , 太吵了, 晚上切换为小功率水泵.

种植智能化

过程有变, 二合一暂时先搁一下, 以后再做也不难, 先根据实际情况分为2种种植箱:  基质供肥和雾培

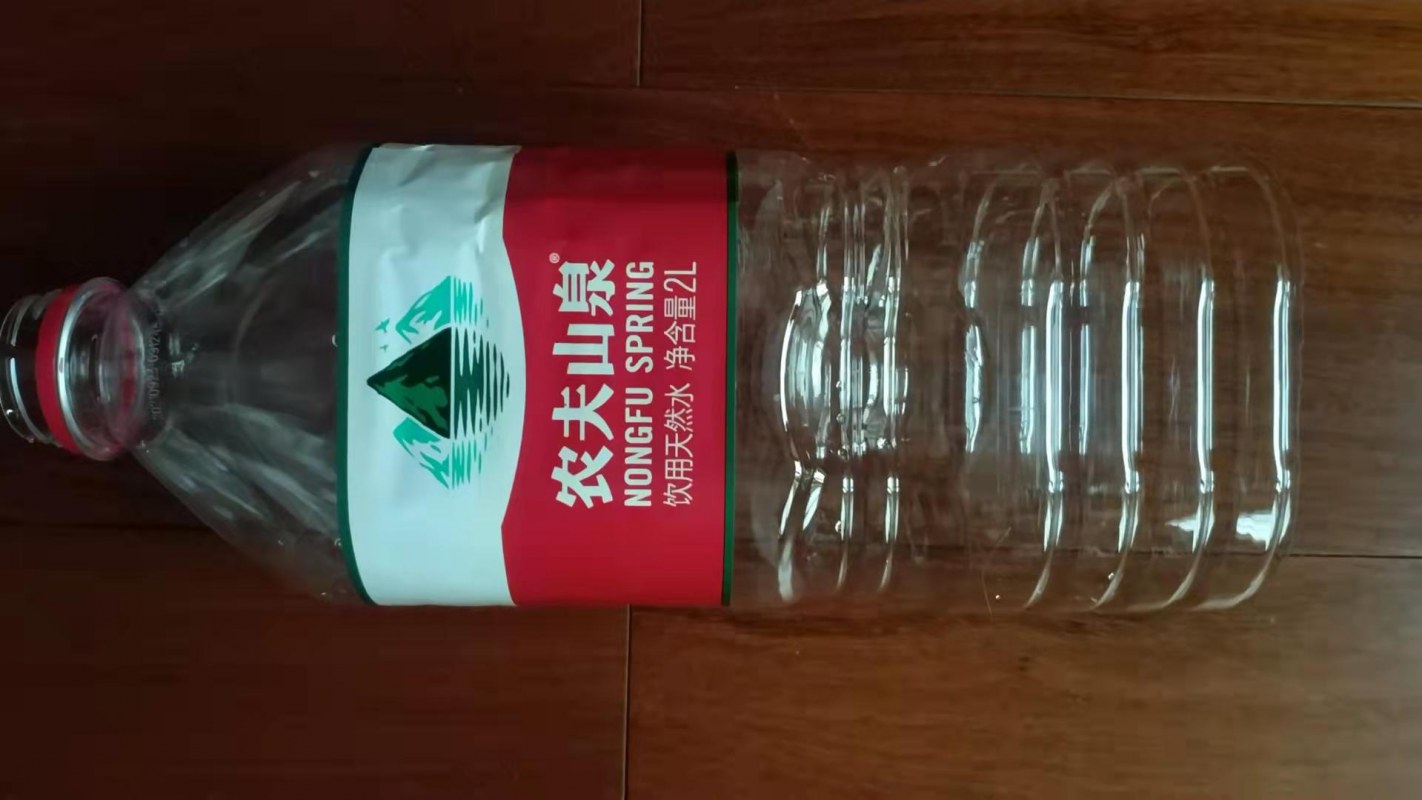

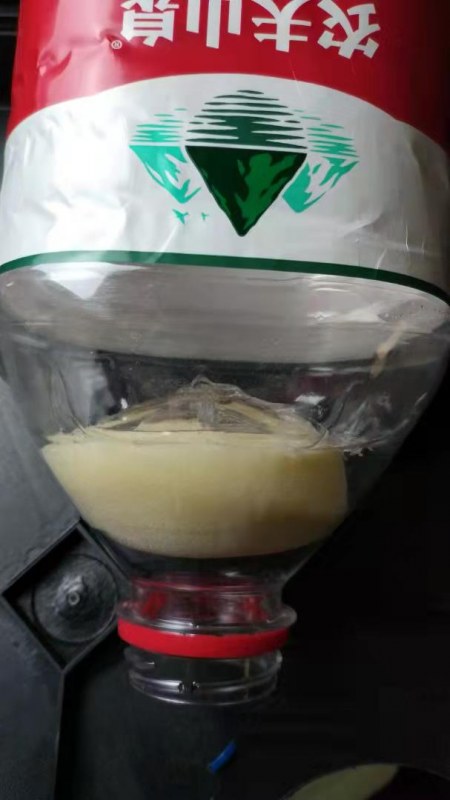

今天做了基质供肥的, 主角, 农夫山泉2L空瓶, 模仿控根器, 侧面需要扎很多小孔透气(注意扎的方法)

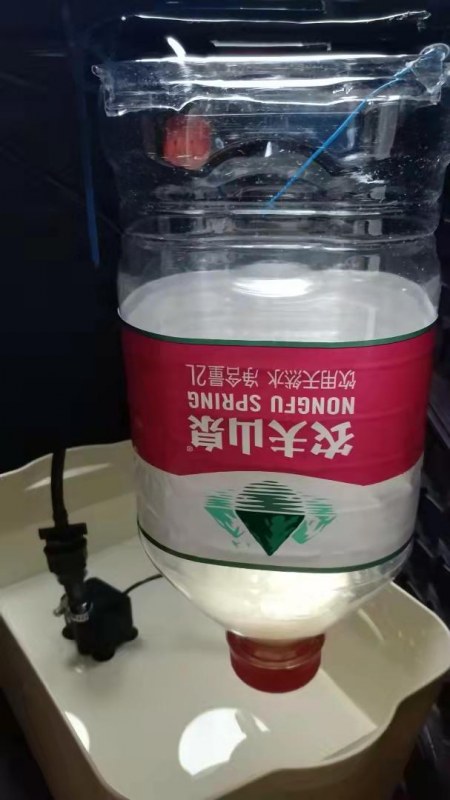

过滤系统细节, 应该看的清, 后面会加麦饭石这种过滤颗粒.

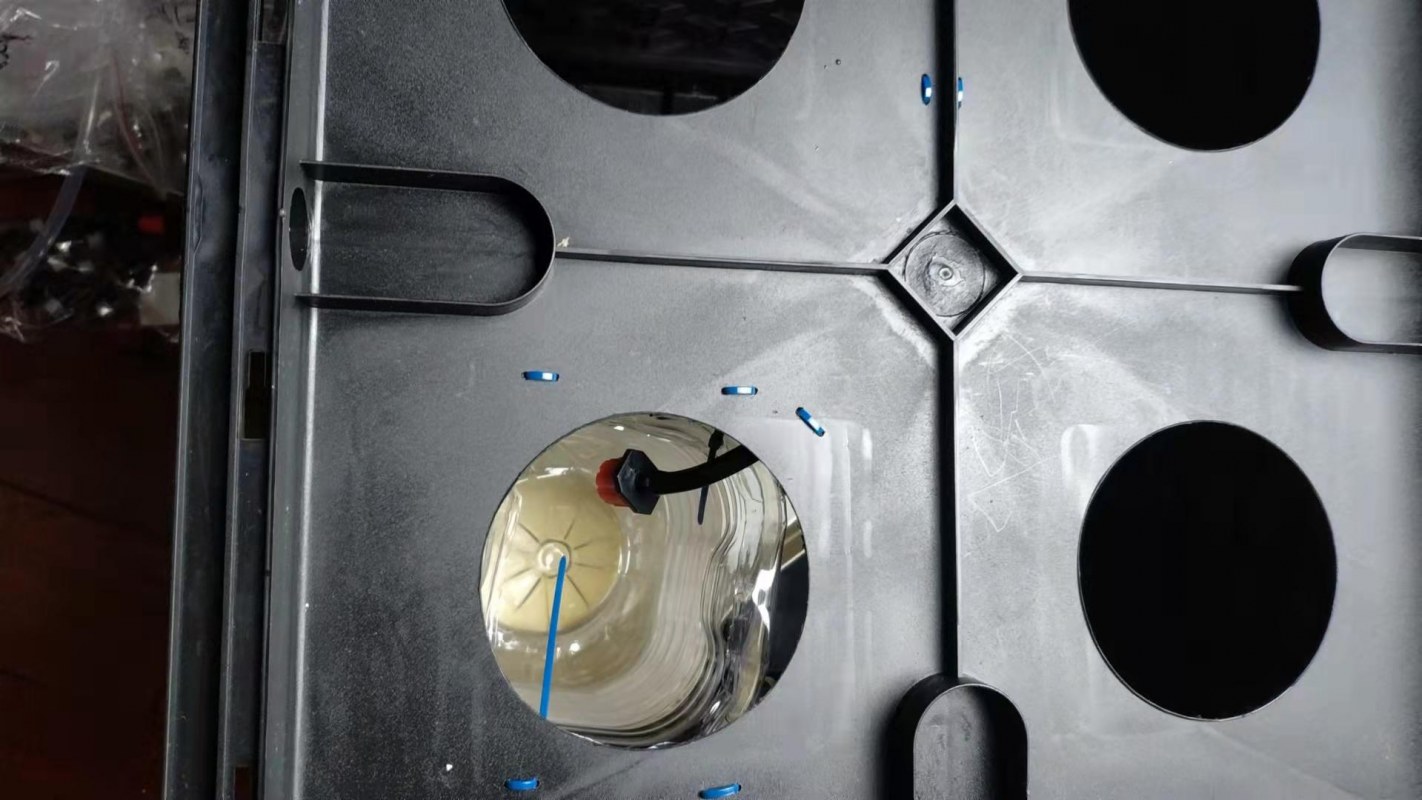

搞了个40*40*55的箱子, 开了4个种植孔

结合上一个图 ,能看清内部细节

底部盖子接一个L弯管, 用来将来收集过滤过的余水

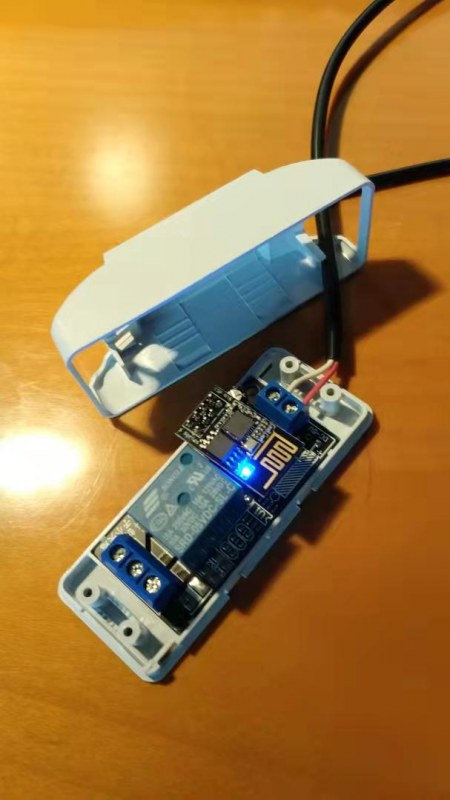

微型小水泵由控制器控制, 这个控制器可以直接发送数据到云端(需要WIFI热点), 微信小程序可以查看工作频率(其实没啥看的看了也白看), 如果水泵不工作, 电话或微信通知伺候.


成本估算
通用种植箱40*40*55 (加一个盖子) =  大约 80元
5V 微型水泵 约15元
控制器 50元,  也可以用电子定时器替代 , 可以一拖多
种植瓶, 农夫2L *4 , 含一个收集L接头, 4小段硅胶管   约12-16元
基质袋            约5毛
管路和滴灌头  1M 4/7等, 应该不超过5元
营养液瓶,   1.5L牛奶瓶,  大约2,3元
过滤器, 海绵加过滤石, 不会超过 10元

毛算算,  180-200一个,  可以种4株基质蓝莓小苗,  有兴趣大家自己可以试试.

老菜菜

水培，我就感觉固定很头痛，别的都好说。

种植智能化

老菜菜 发表于 2021-10-13 20:23
水培，我就感觉固定很头痛，别的都好说。

您考虑的很周到,  这个种植箱的底部有固定槽, 可以固定住大水泥块上(需要有卡槽), 所以箱子是不会被风刮跑的.

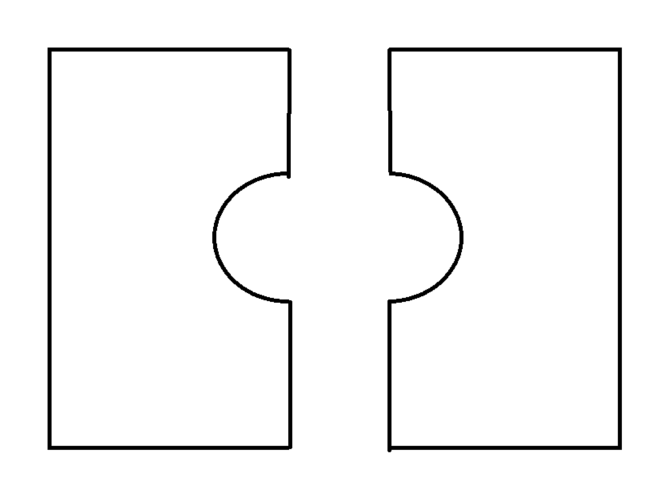

植株的固定确实是的, 这个箱体的顶盖是需要重新设计的, 需要满足多个功能, 至少能固定植株


台风天, 住户阳台相对还是安全的, 自家小院或顶楼的话, 可以搬进屋内

13819502487

Plc呢？否则怎么读取湿度

来自安卓APP客户端

种植智能化

13819502487 发表于 2021-10-14 00:31
Plc呢？否则怎么读取湿度

哪里的湿度? 空气湿度的话 就安一个三合一照度仪就可以了, 含温湿度, 淘宝上100多一点,  控制器会读数据和做判断

PLC不是必须的, 小型化系统有很多替代方案
