盆栽全自动喷淋(滴灌)系统

    [复制链接]

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
发表于 2018-8-4 14:31 | 显示全部楼层 |阅读模式 来自: 中国广西

马上加入农人之家,结交更多农友,享用更多功能,让你轻松玩转。

您需要 登录 才可以下载或查看,没有帐号?加入农人之家大家庭

x
前些日子曾经发过一个自动滴灌系统的帖子,由于时间匆忙只是随意拍照几张与众邦友分享自己的成果与喜悦。回帖的邦友很多,不少邦友对这套系统非常感兴趣,纷纷发来信息询问,在帖子中我也一一回复,承诺有空时再发个帖子,详细的介绍这套自动喷淋(滴灌)系统的用料以及安装方法。之前只装了一套自动喷淋(滴灌)系统(阳台盆栽,家中有两个大阳台,一个东北朝向,另外一个是西南朝向),考虑到有时经常出差在外,家人无法照看无花果太多的情况下又购买了一套自动喷淋(滴灌)系统,昨天安装过程中拍照记录下来,每一步做个解说,让众多邦友看个明白,同时也让想安装这套自动喷淋(滴灌)系统的邦友有所了解与借鉴。对于农业喷灌系统来说我也只是略懂皮毛,所说如有不足之处欢迎指正,不喜的邦友该喷就喷,让我认识自己的不足,以做改正。另外一点,发此帖只为该自动滴灌系统做个比较详细的介绍,其中所用的材料大都来自于网购,关于所用材料的品牌并无参杂一丝广告的意思,望管理员明鉴。
自动喷淋(滴灌)系统主要包含二大类:  1.自动控制。2.喷淋(滴灌)
一、首先介绍一下自动控制,自动控制的关键点在于对电源的控制,在这套系统中可以使用两种方式来达到控制电源的目的。一是通过手机APP远程控制的智能插座(家中需要有wifi),优点是方便,无论出门在外有多远只要家中wifi正常手机有信号随时可以控制,包括定时开关(每天可以设置N组不同时段的开与关,自动循环)与临时开关(可以随意开或关),缺点是智能插座价格稍贵或者是家中没有wifi无法使用(断网之前已提前设置好的定时开与关正常使用)。二是时控开关,时控开关的优点在于无需网络就可以使用,缺点是只能在时控开关上设置每天的开与关的时间(每天可设置N组,自动循环),无法用手机远程控制。

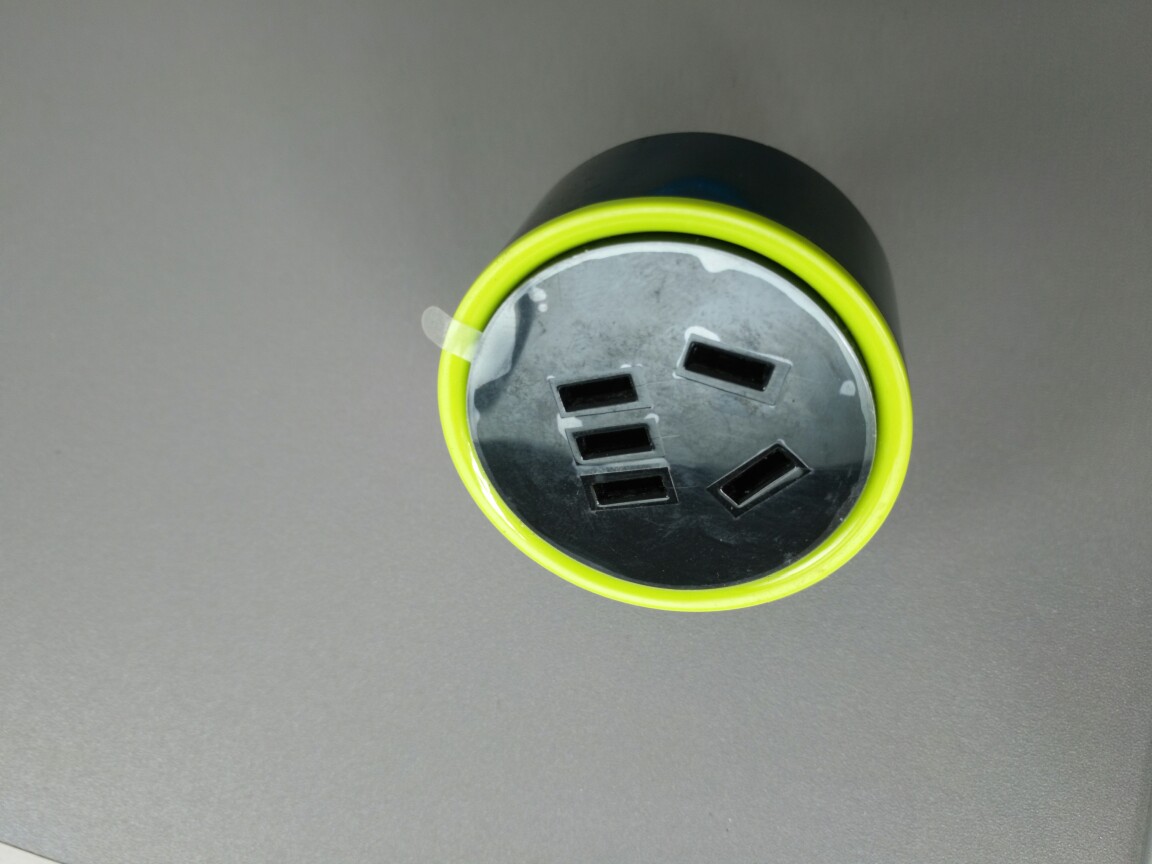

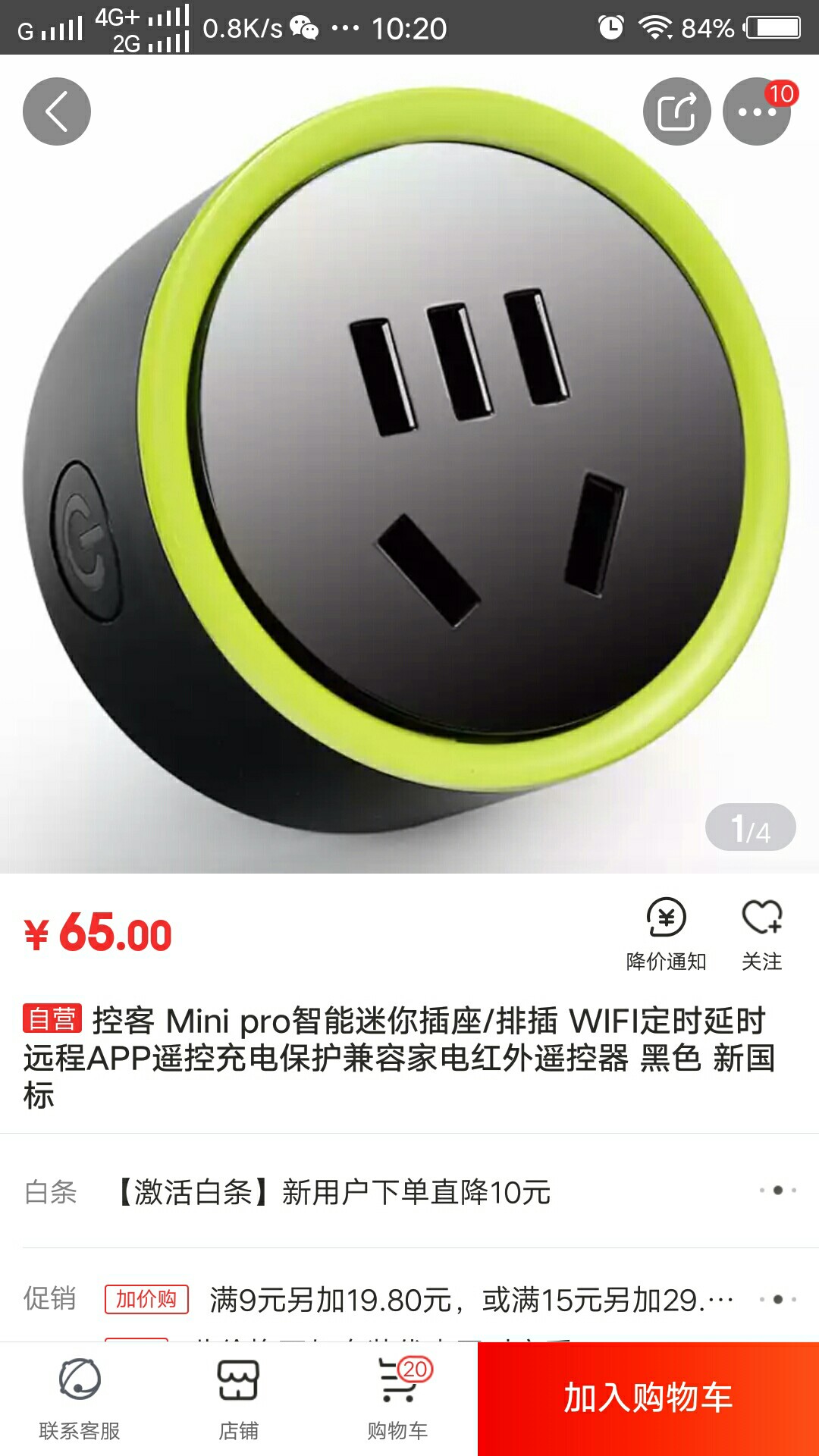

1.  智能插座,下图。我所选用是智能插座,比较适合盆栽使用。

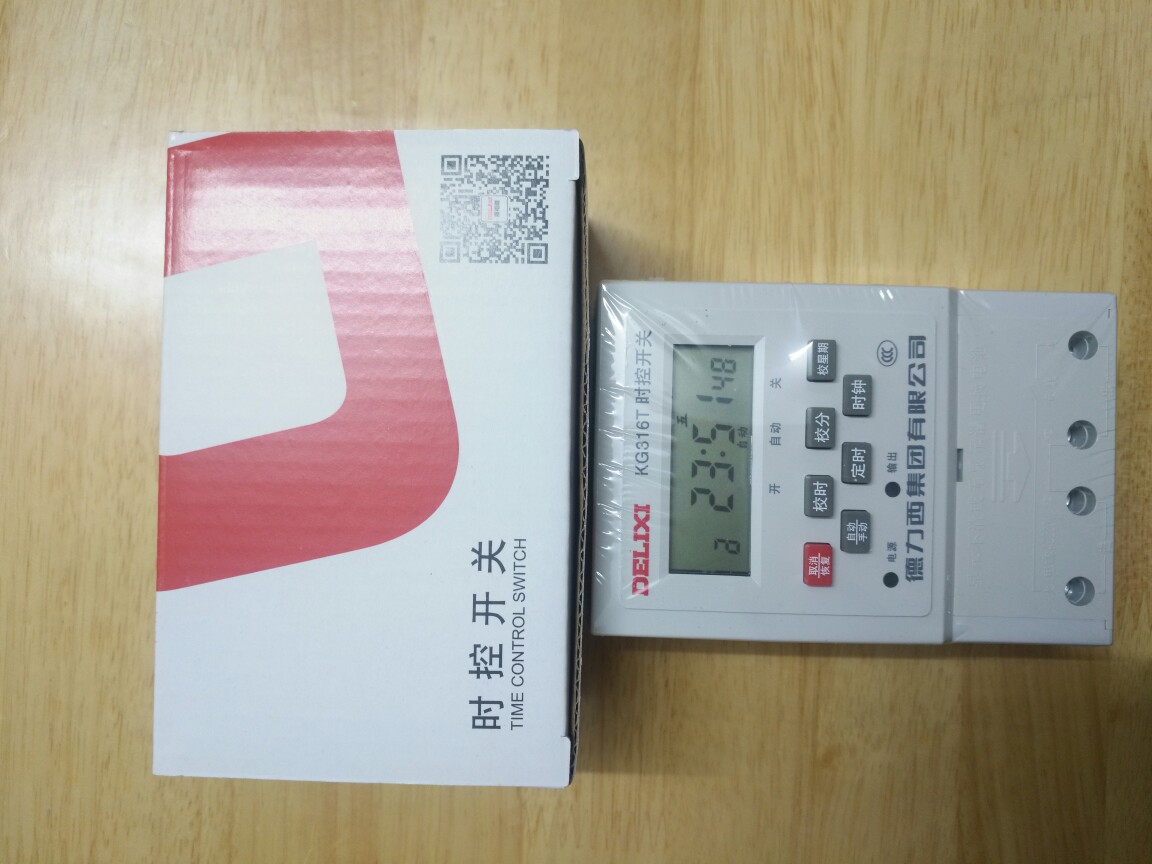

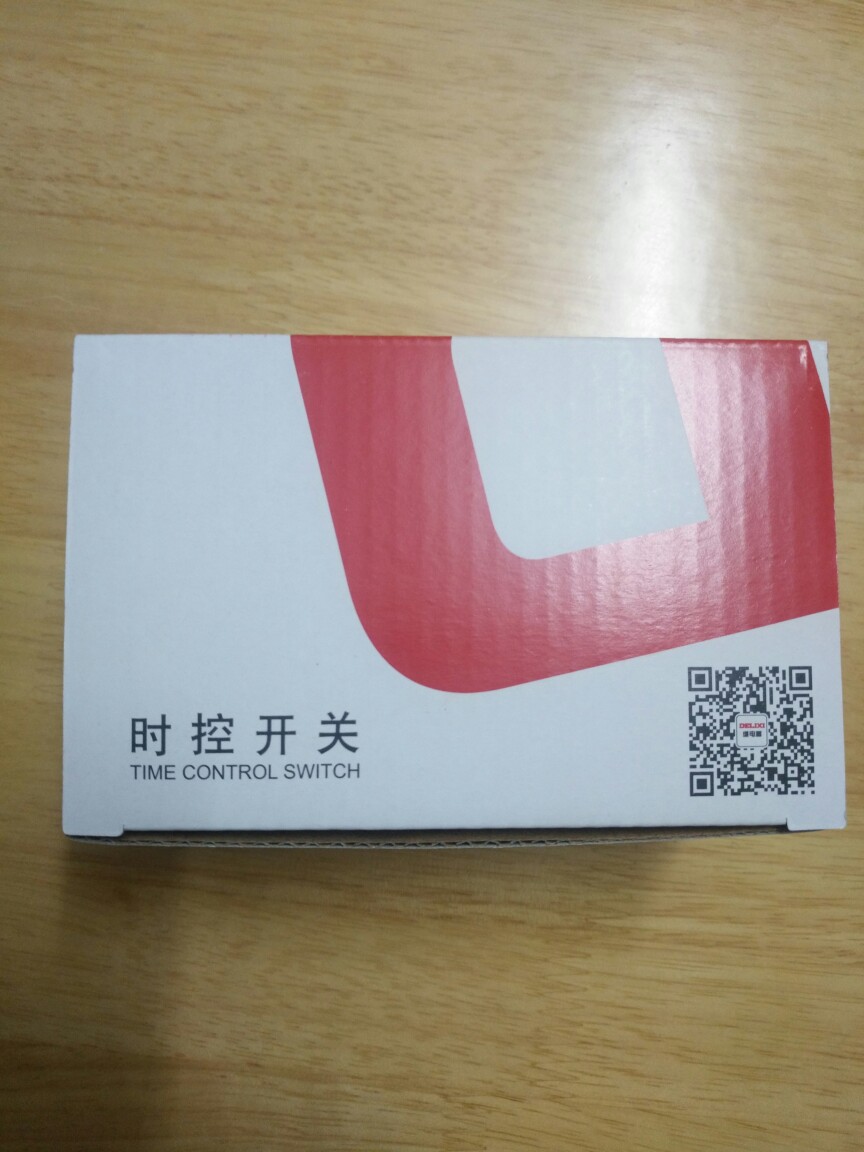

2.  时控开关,下图。时控开关适用于大面积的农业作业,当然盆栽滴灌也可以用。



二、喷淋(滴灌),主要是以水管、管件、喷头为主。盆栽比较常用的是8/11和4/7的毛管(地栽可以考虑用直径20或25的PE、PVC、PPR等水管做为主管)。

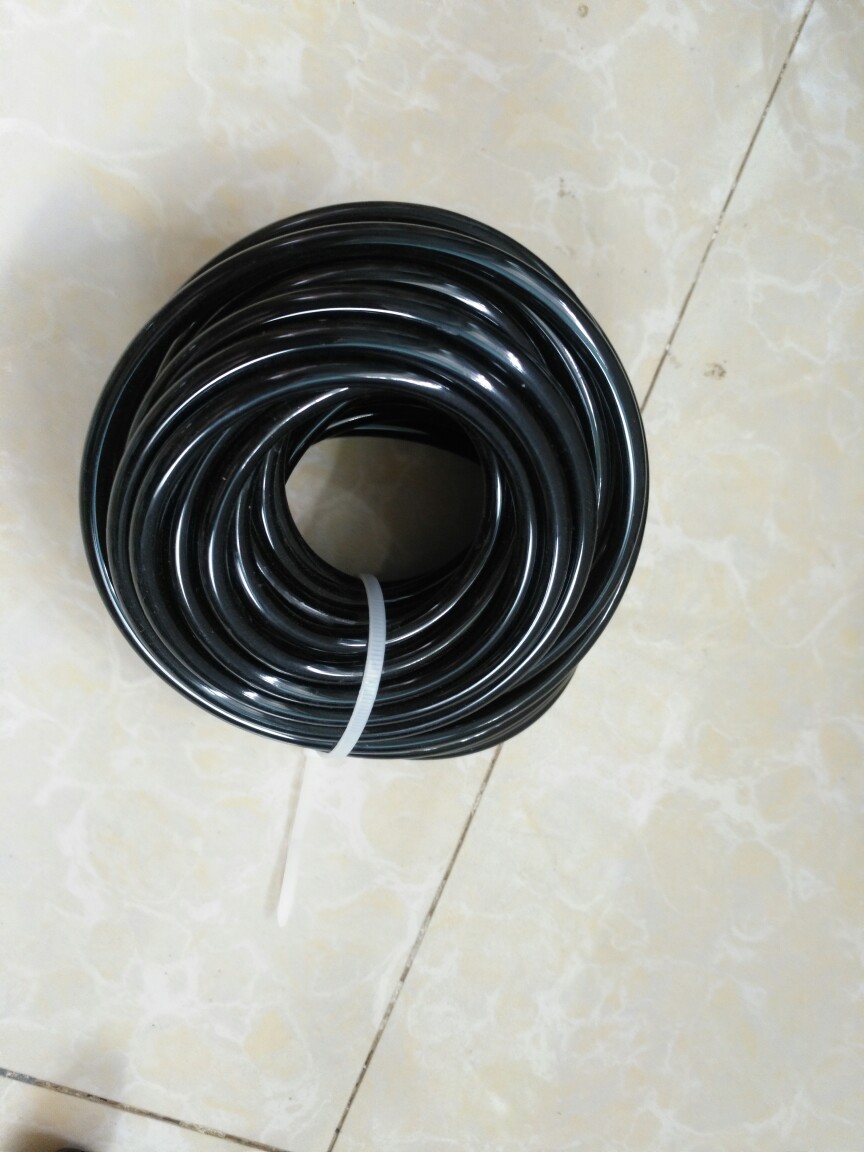

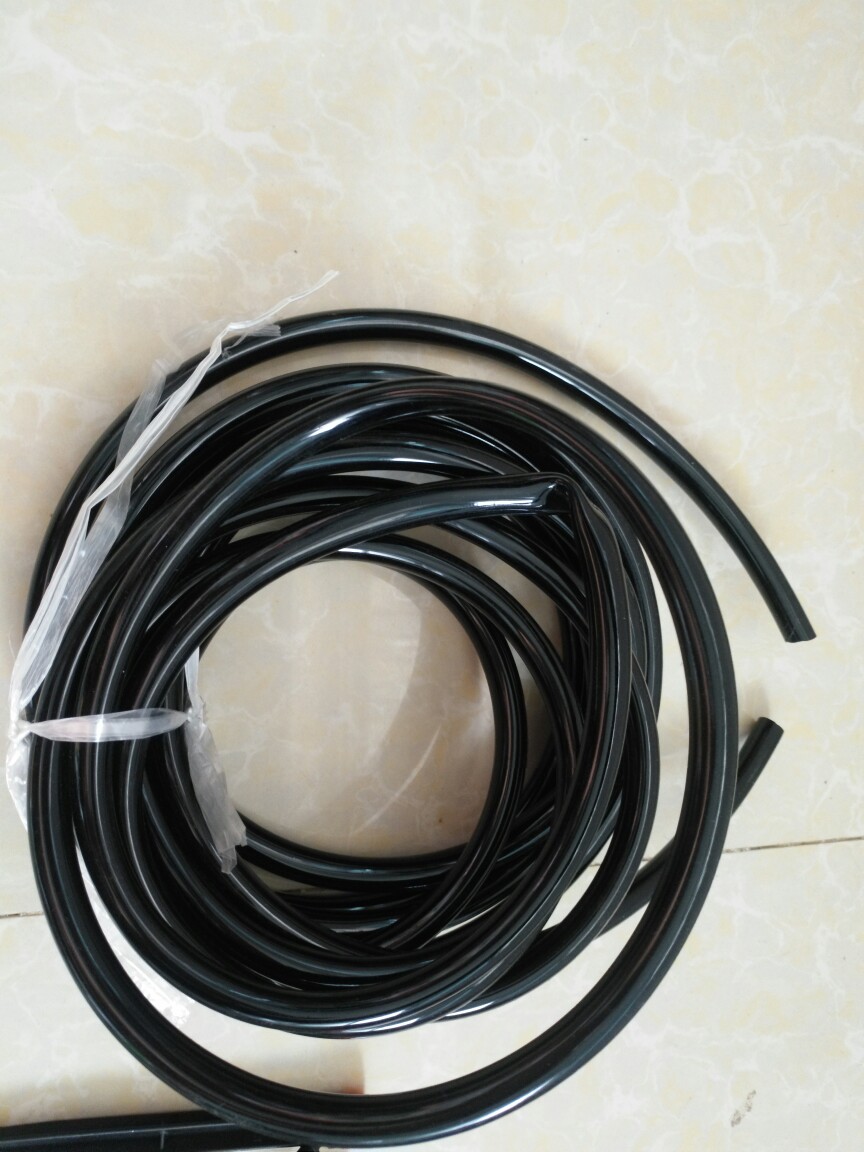

1.  8/11毛管,做为主管使用。

2.  4/7毛管,做为分管使用(连接喷头)

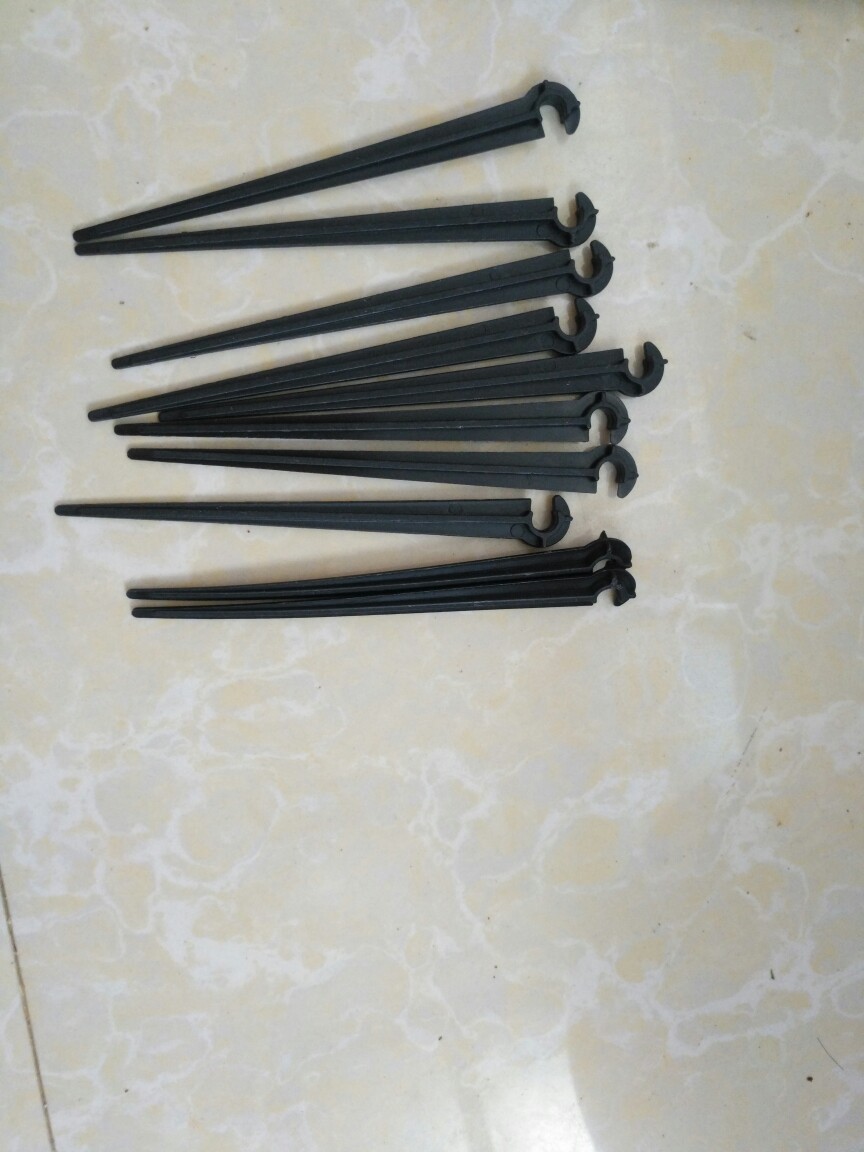

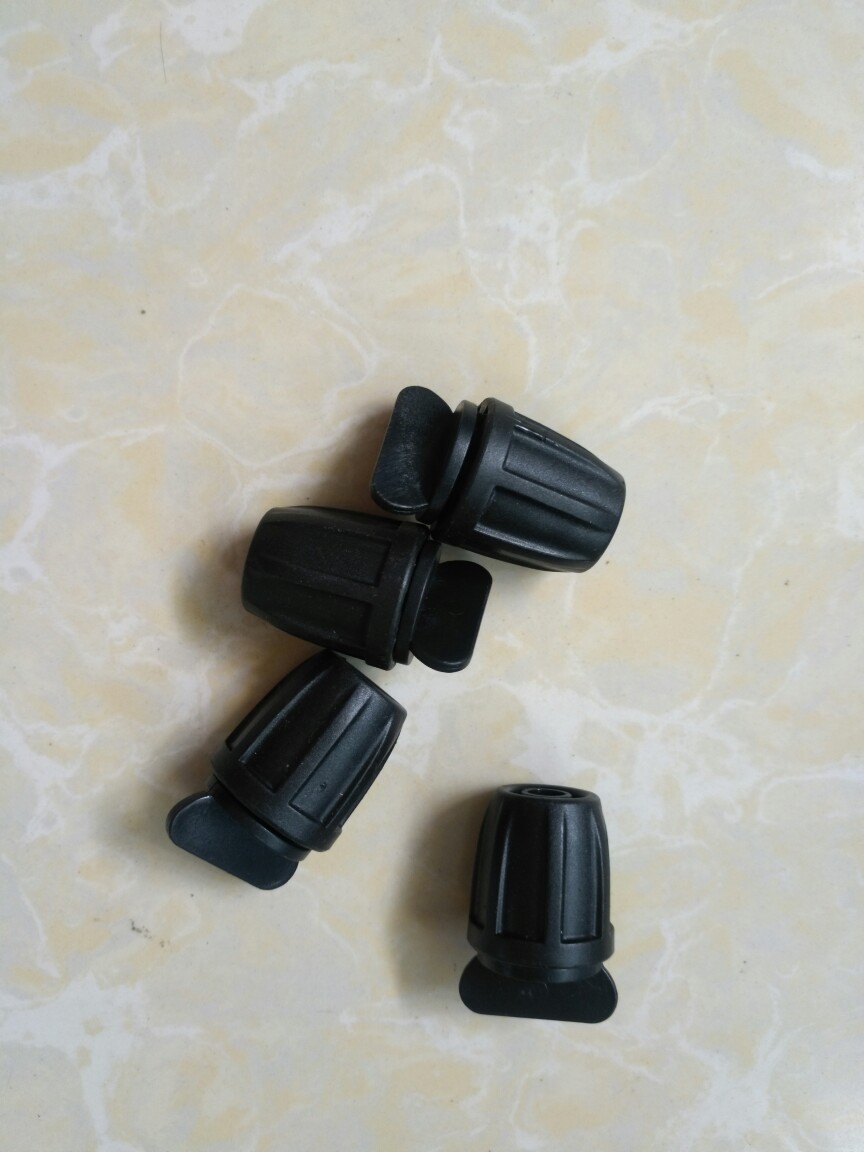

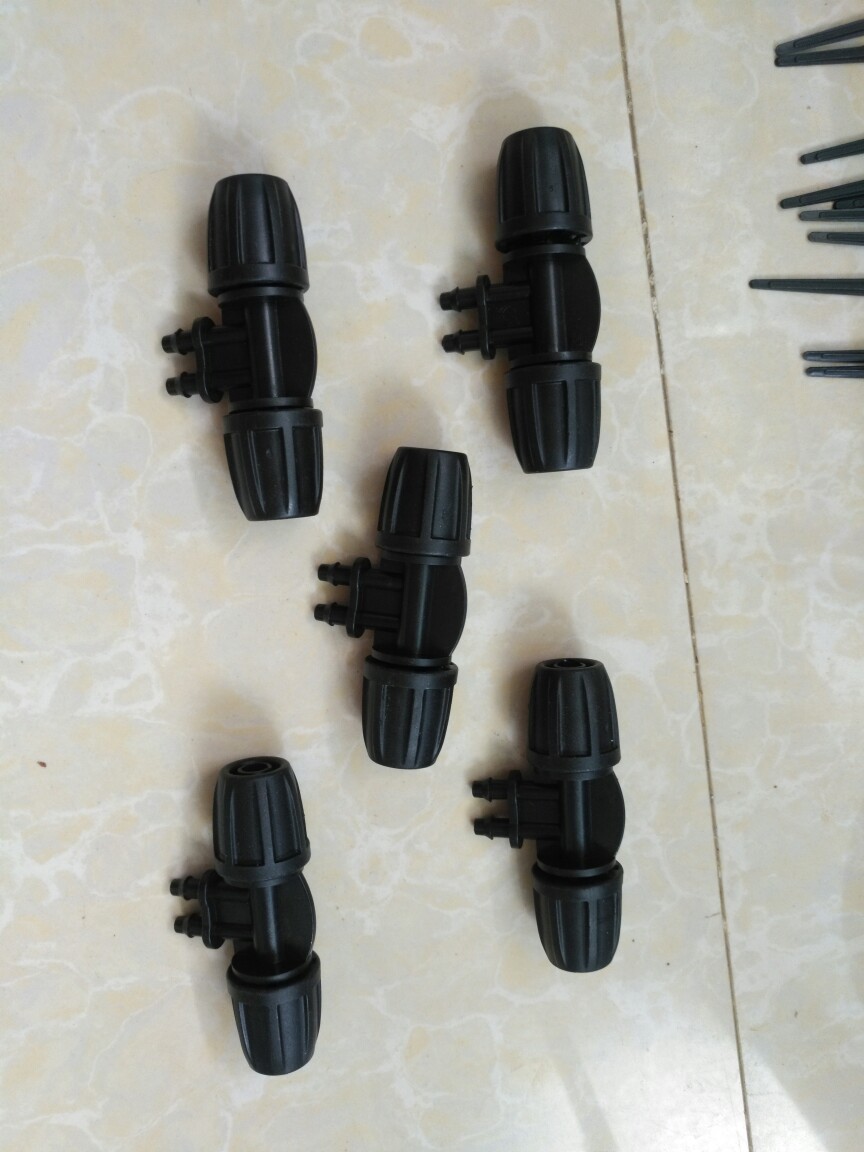

3.  毛管配件,有三通、堵头、喷头、4/7管卡等。







三、以下是自动喷淋(滴灌)系统安装中所用到的材料和工具。
1、智能插座

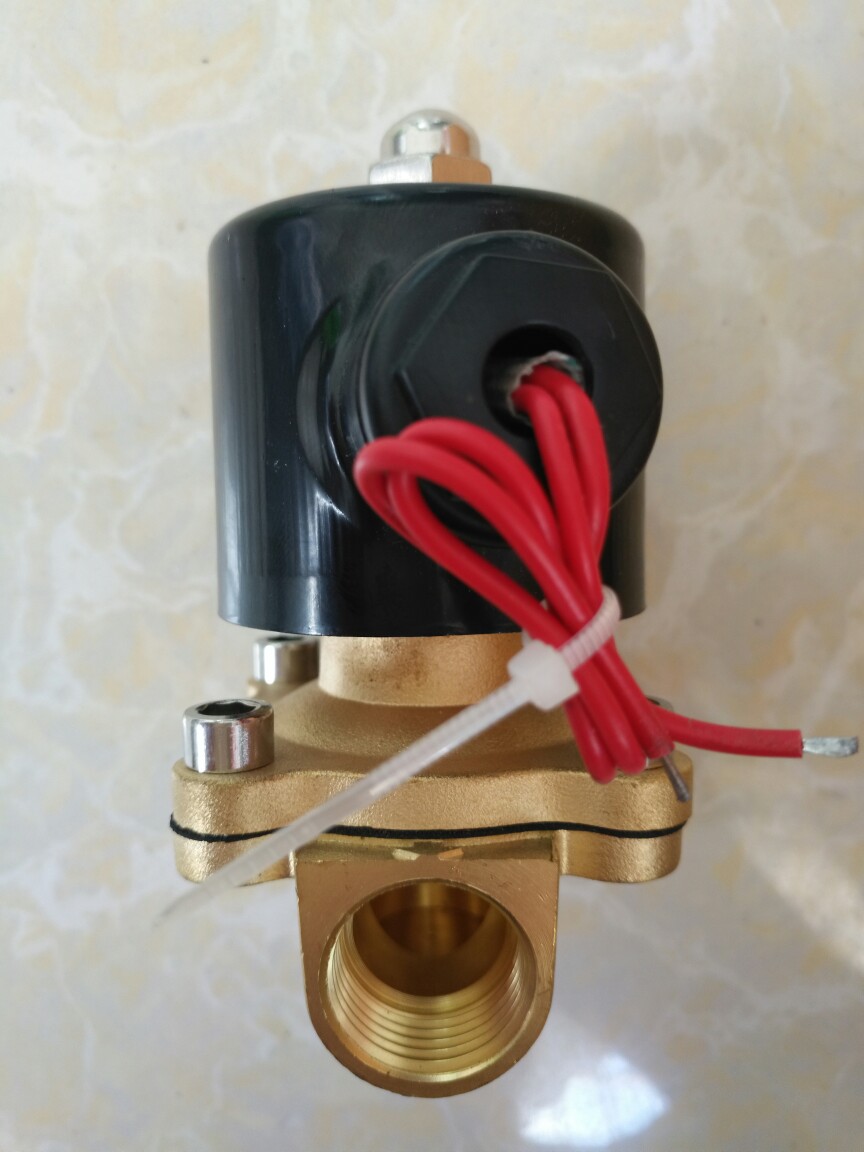

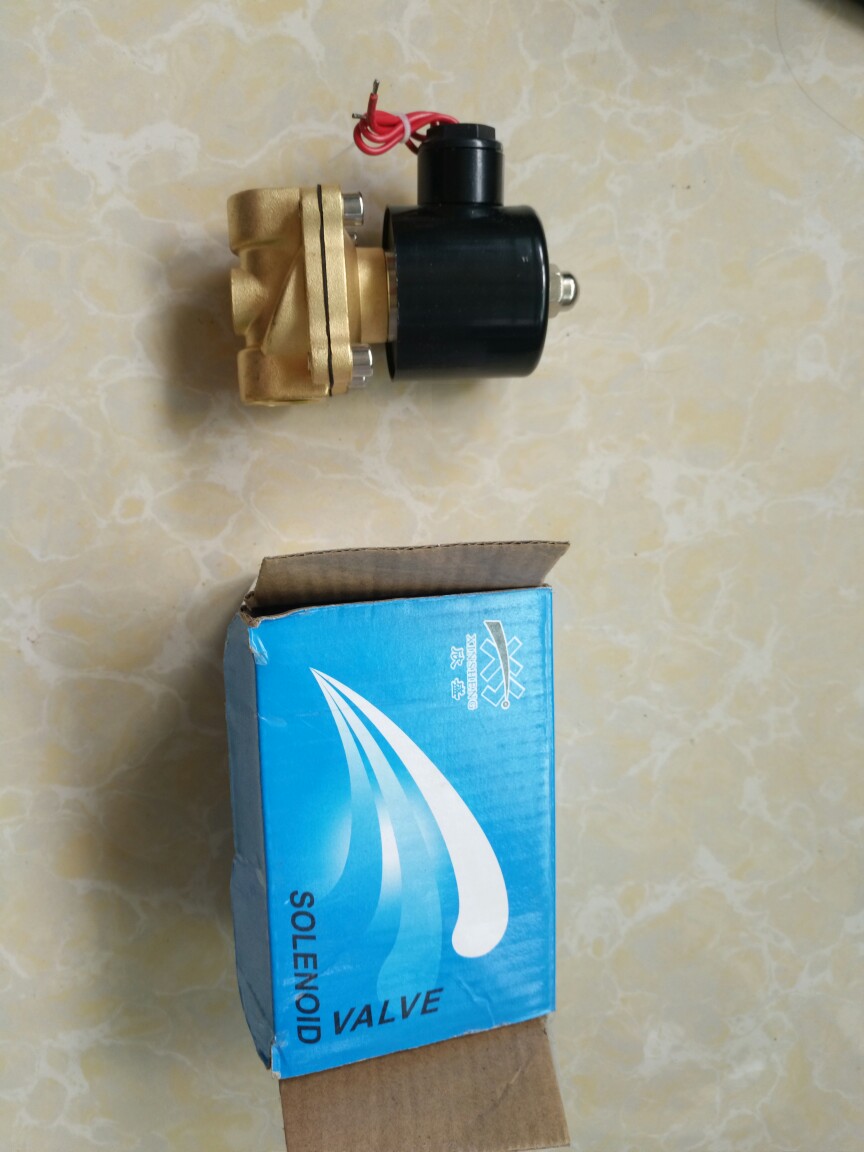

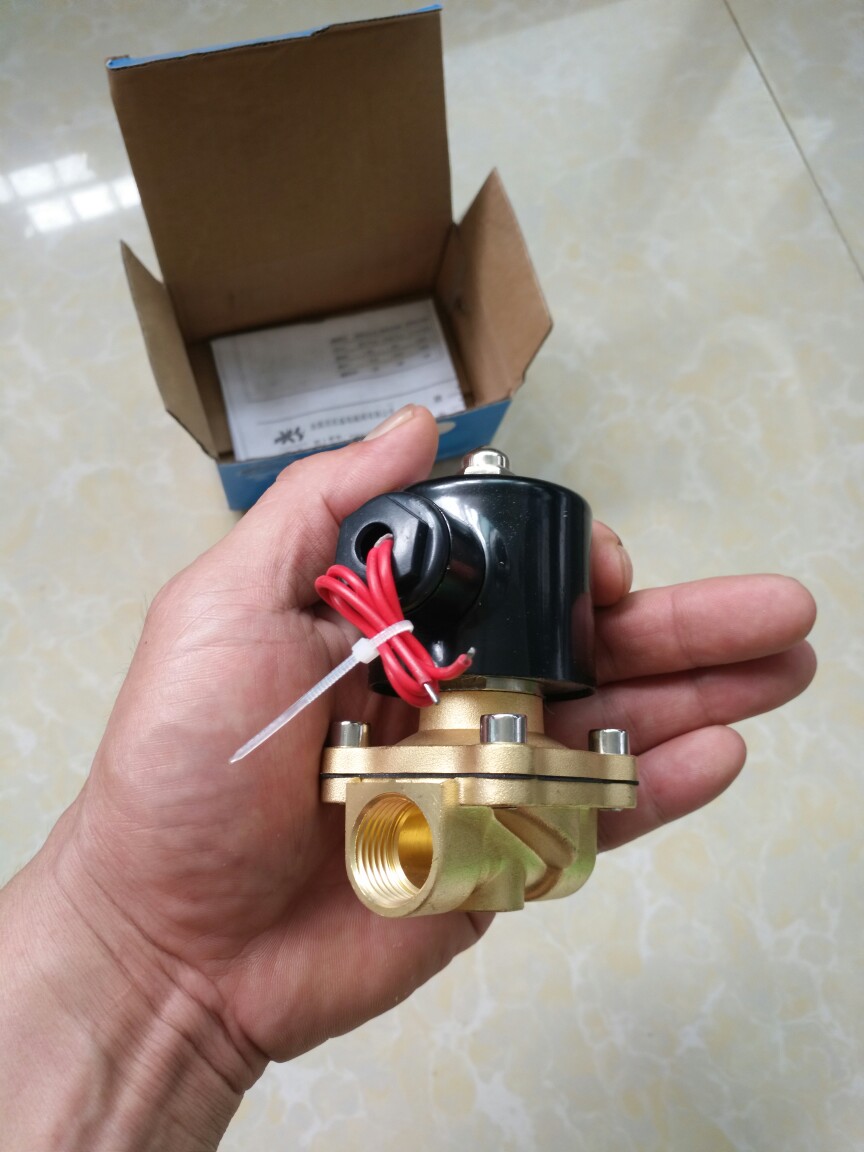

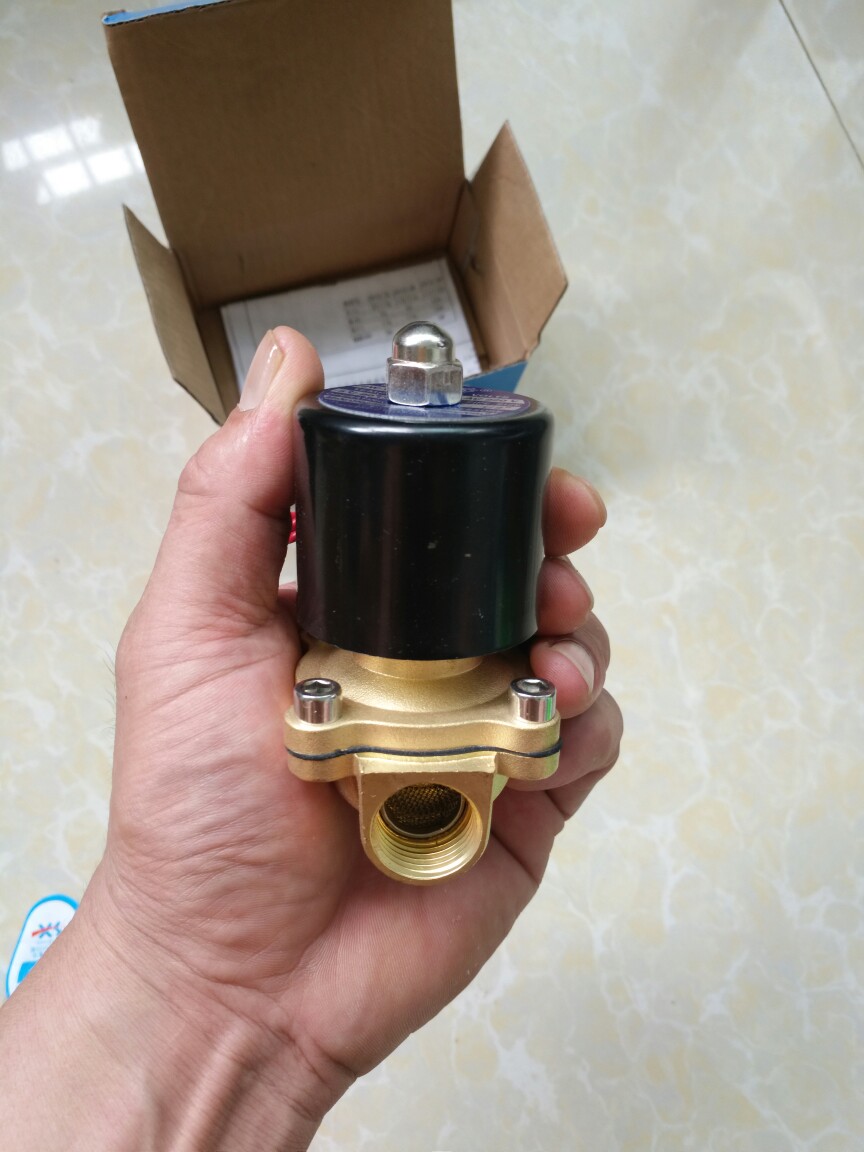

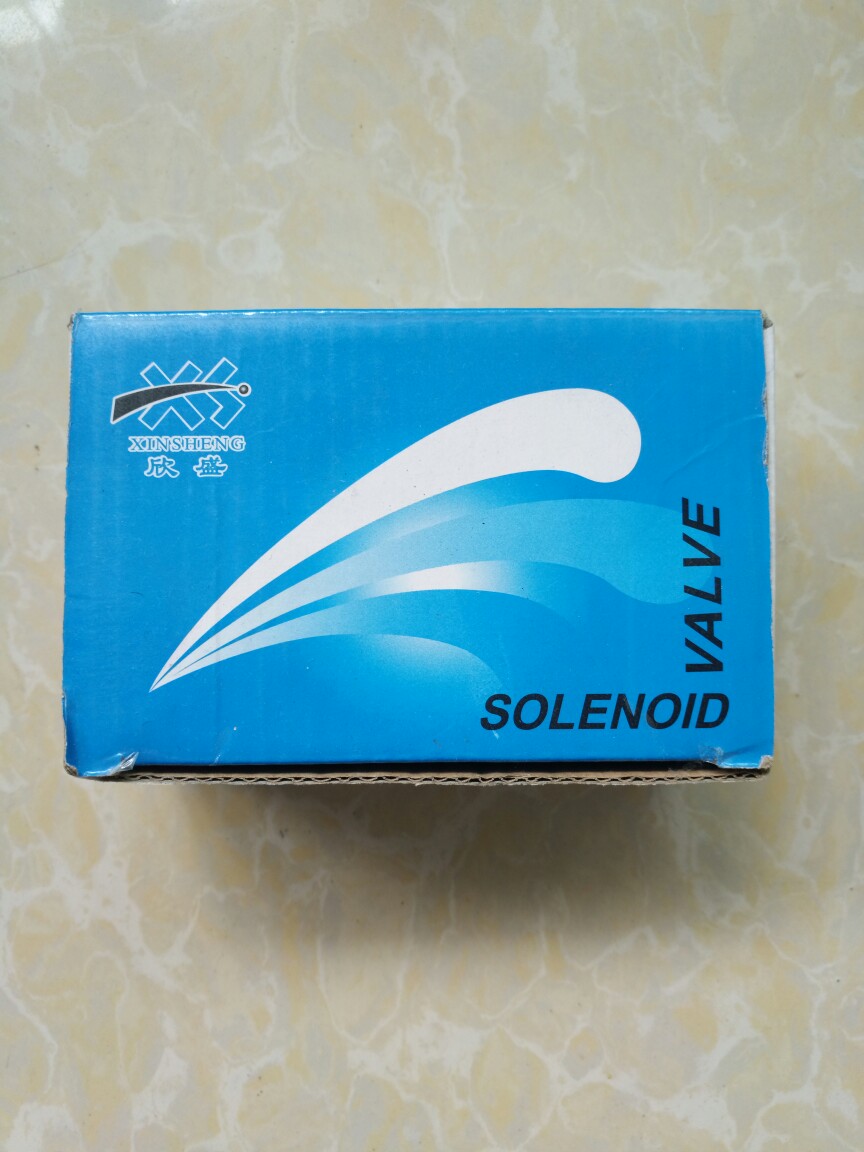

2、电磁阀(常闭型,电压AC220V,丝口15,也是大家常说的4分口)

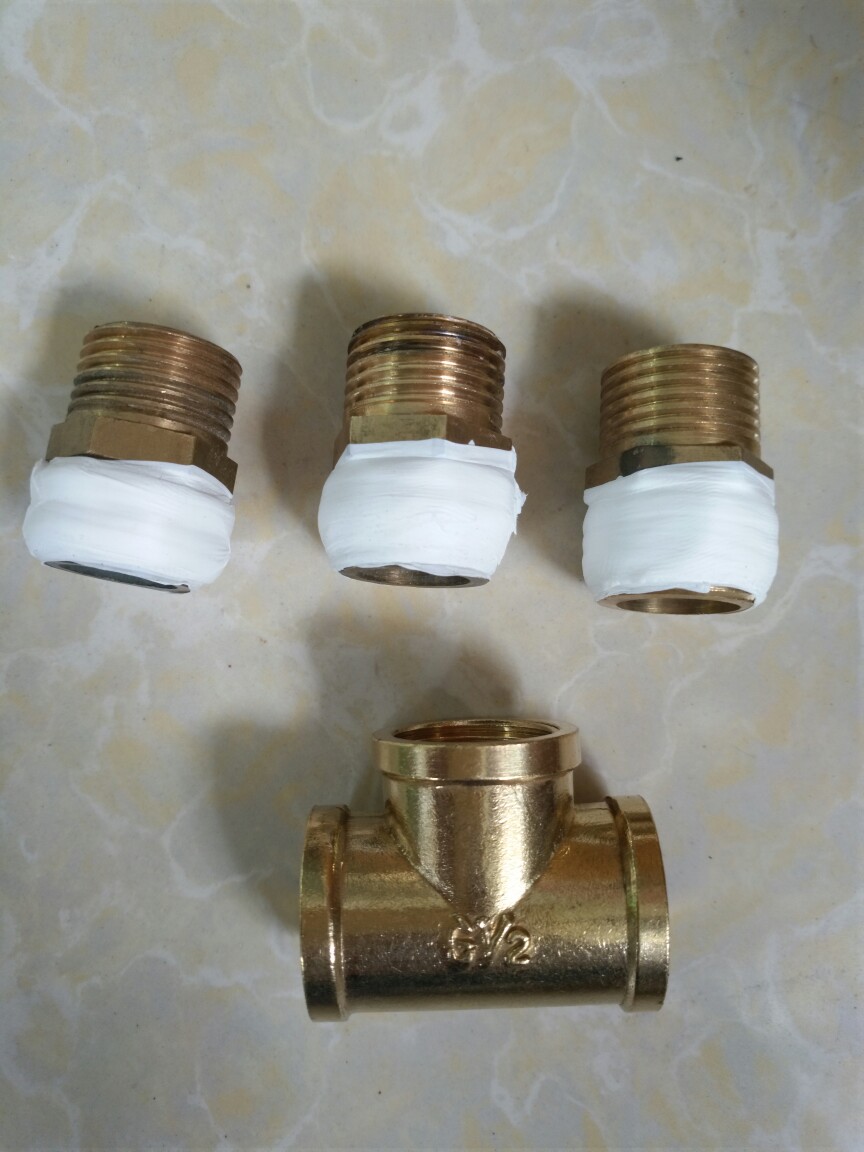

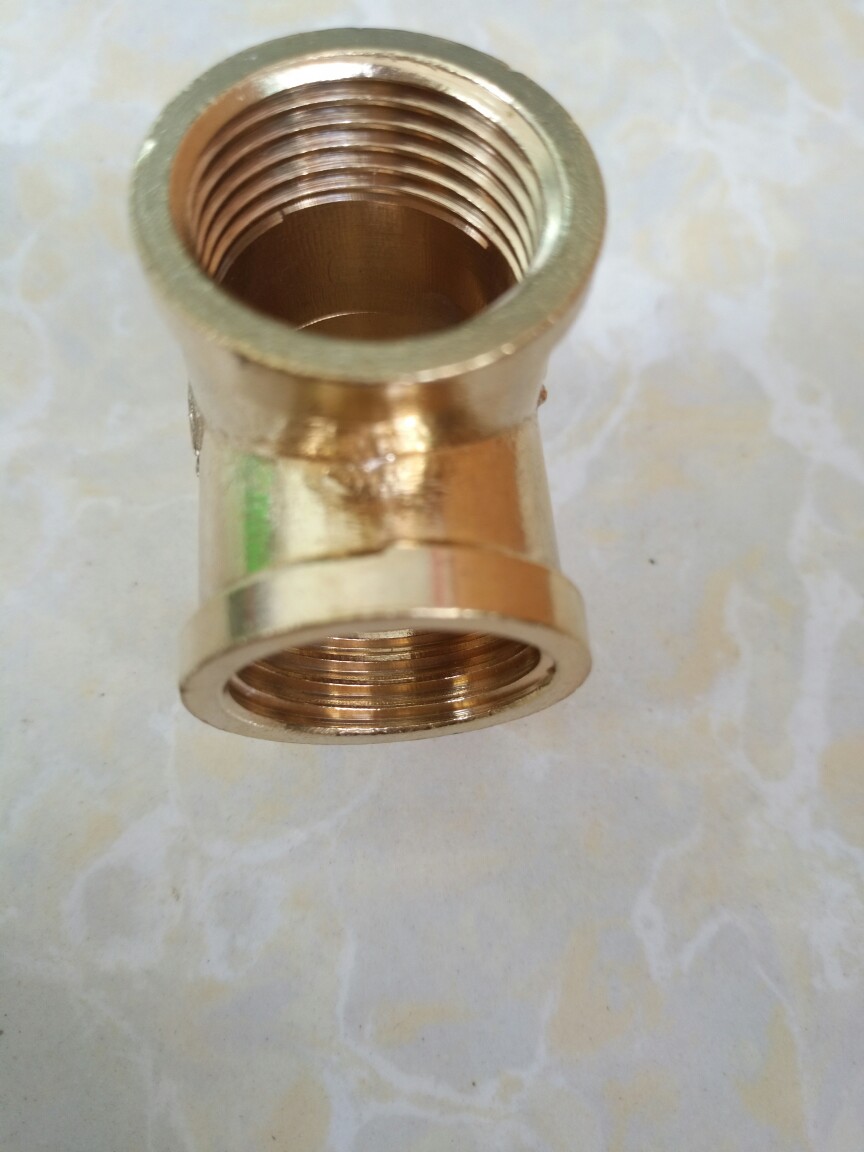

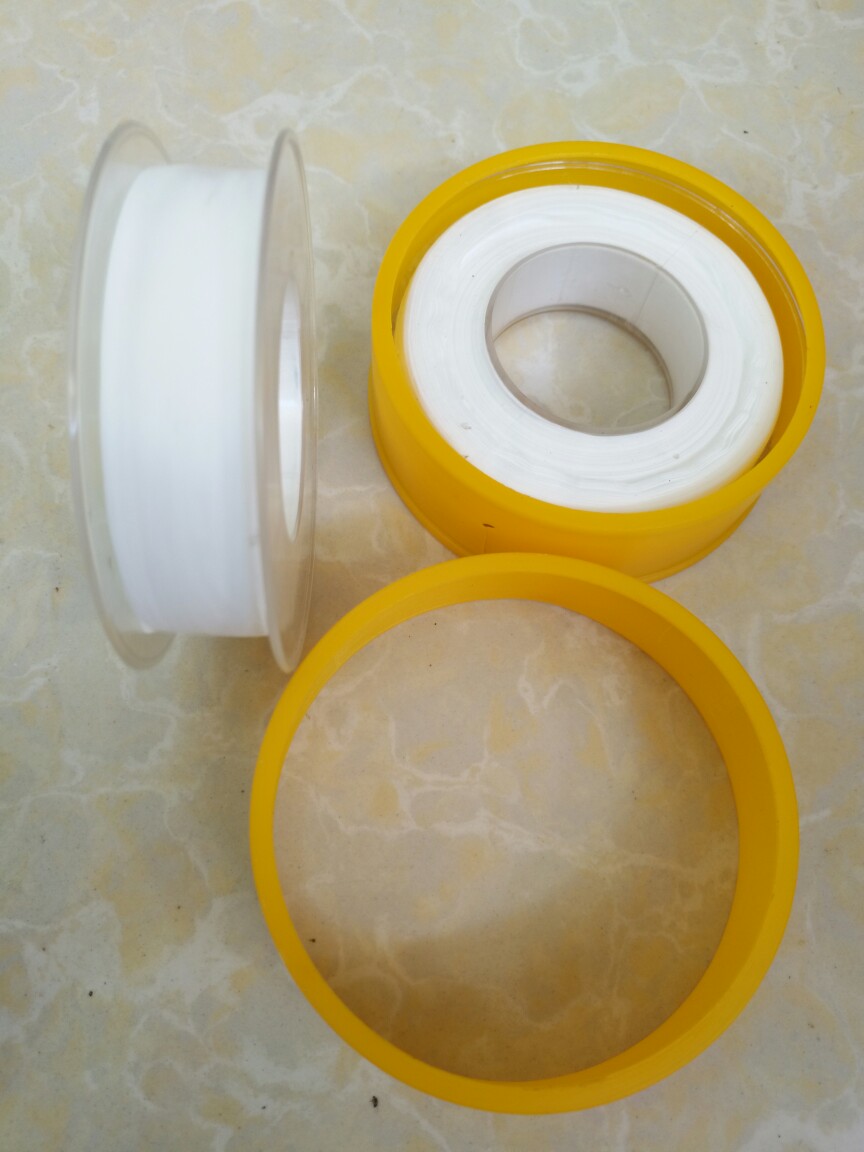

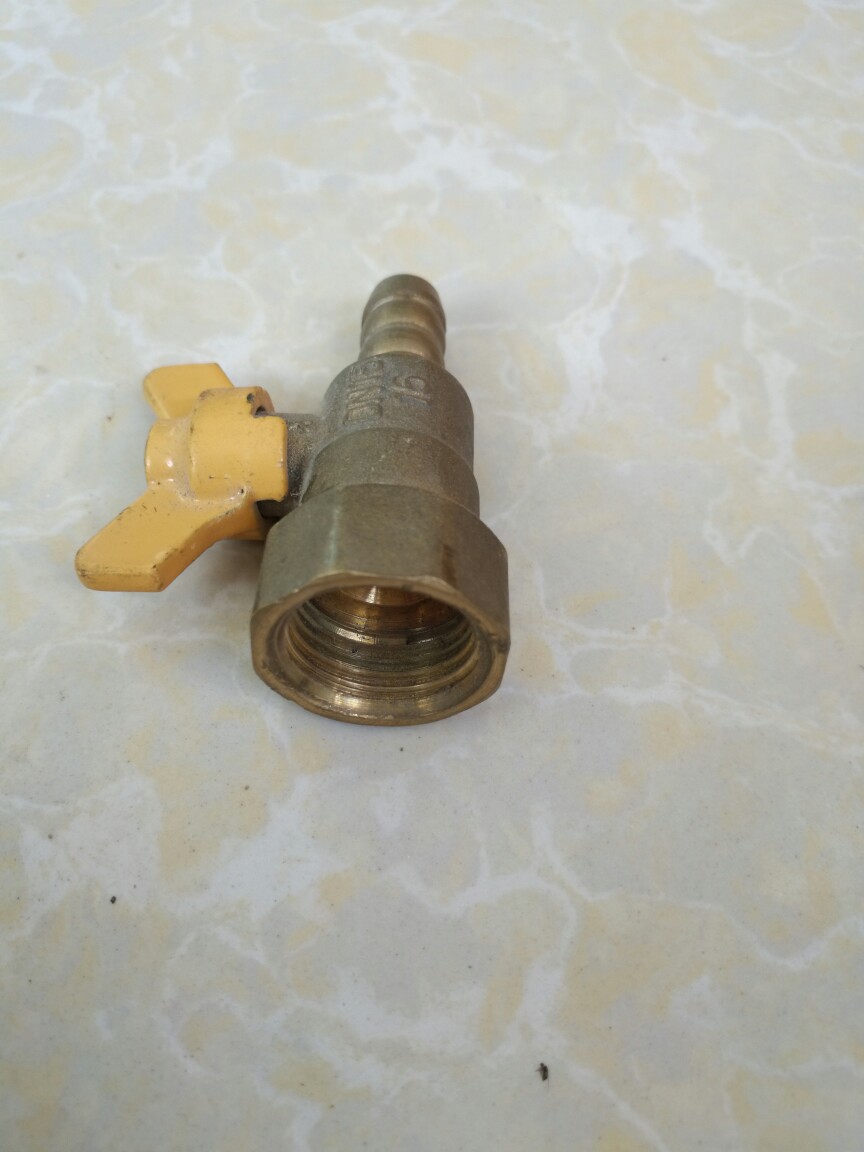

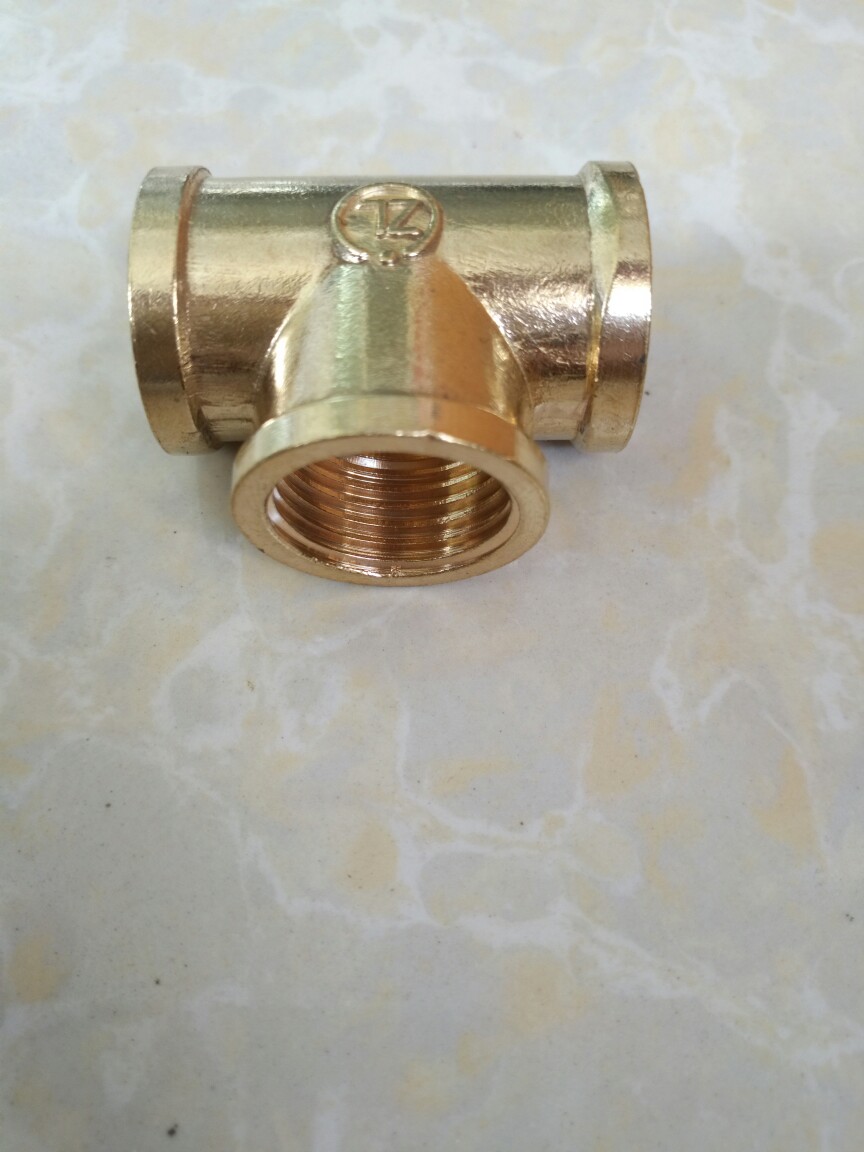

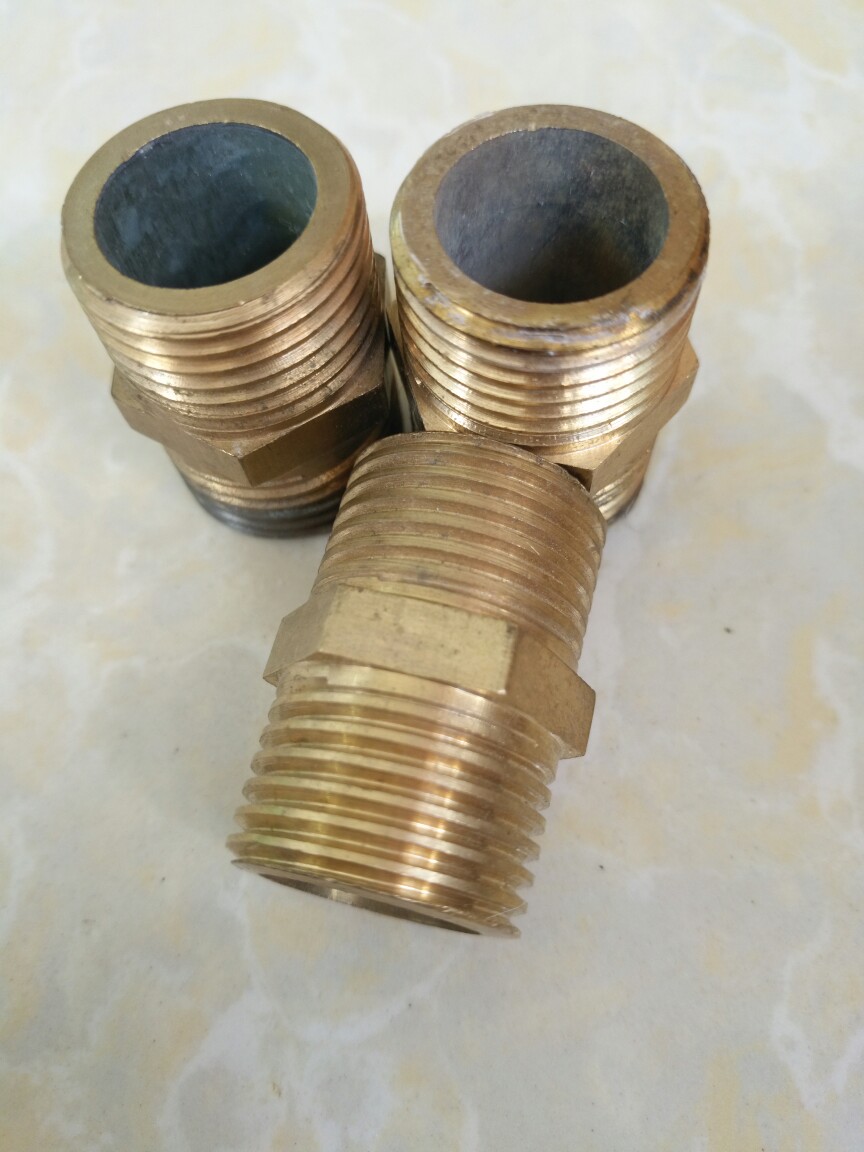

3、水管配件,15铜三通一个,15铜内接三个,15内牙带阀煤气咀一个,生料带2合。

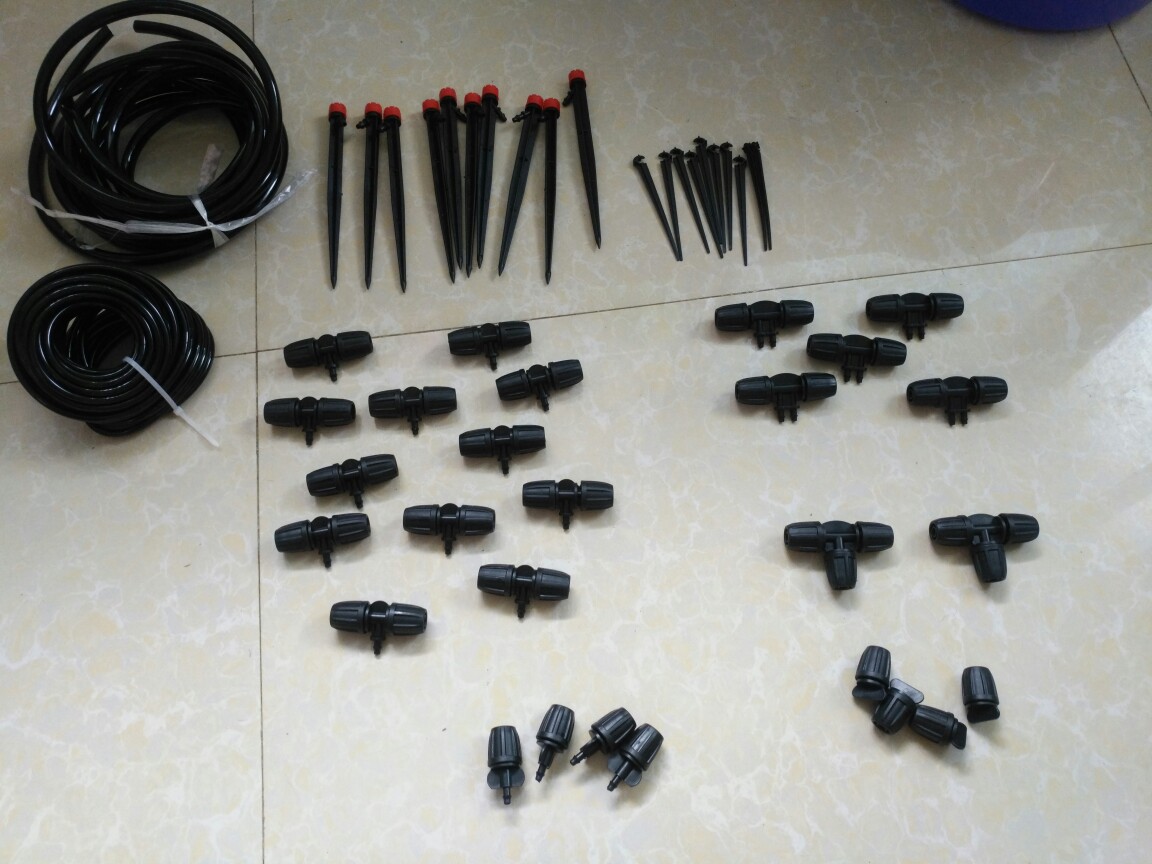

4、8/11毛管N米,4/7毛管N米,三通N个,喷头N个,4/7管卡N个(上述的N是根据花盆的距离与数量决定)





5、黑色结构胶一支(用在毛管与管件的连接处,以防漏水)

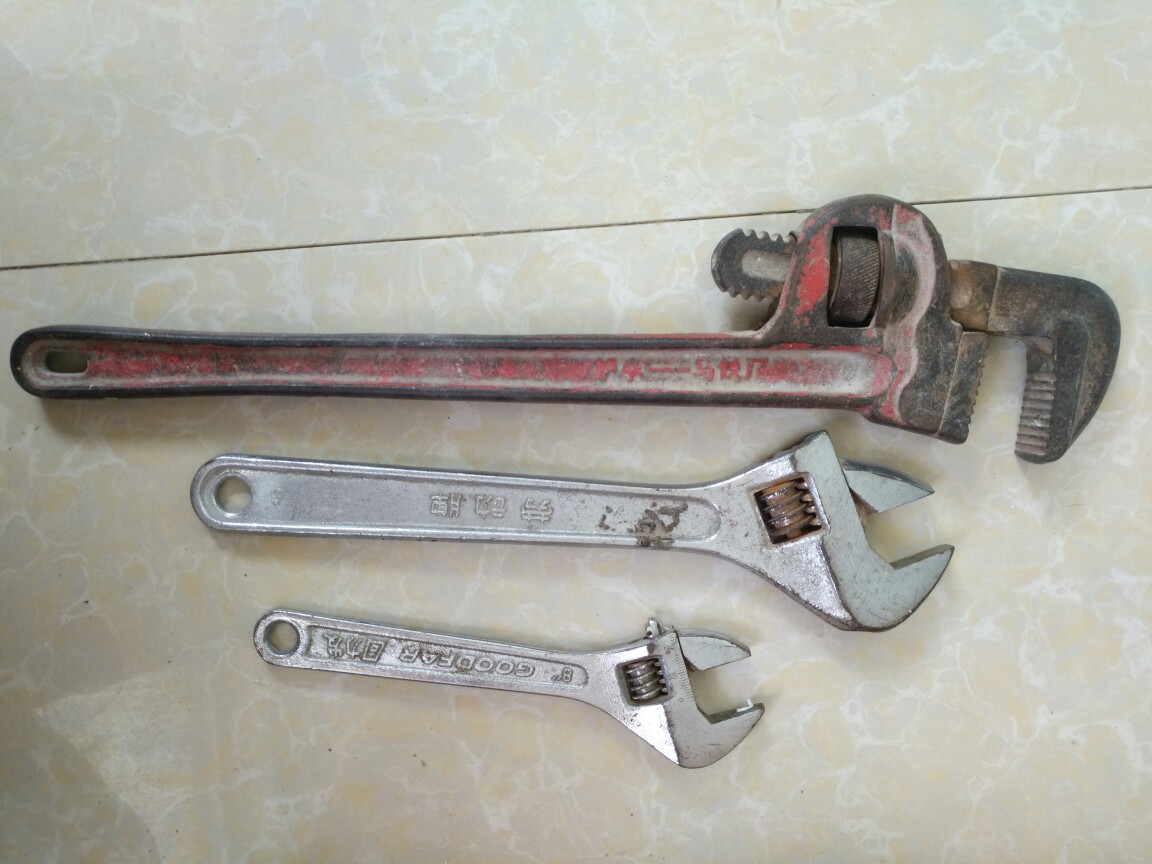

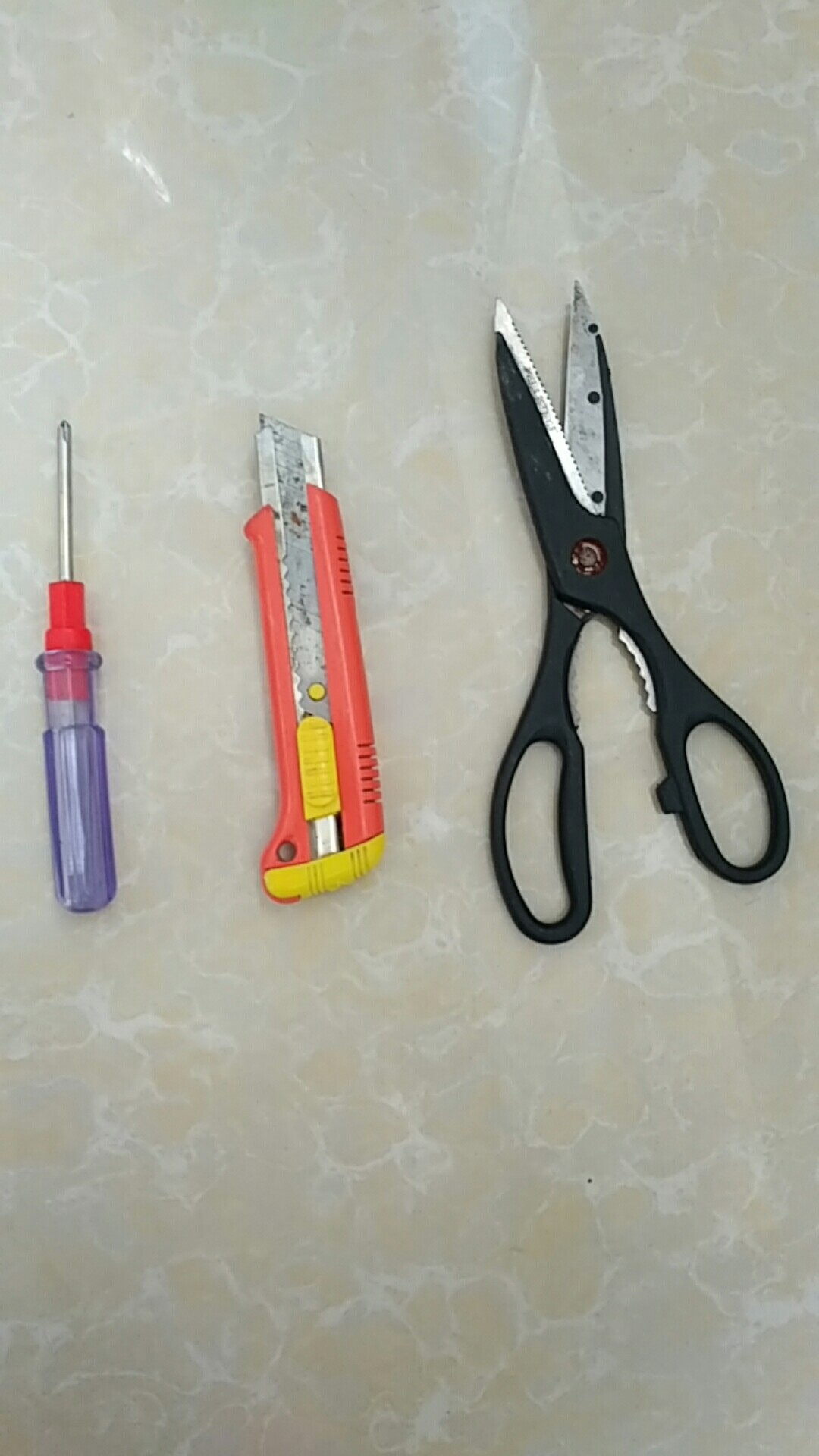

6、安装过程中需要的工具

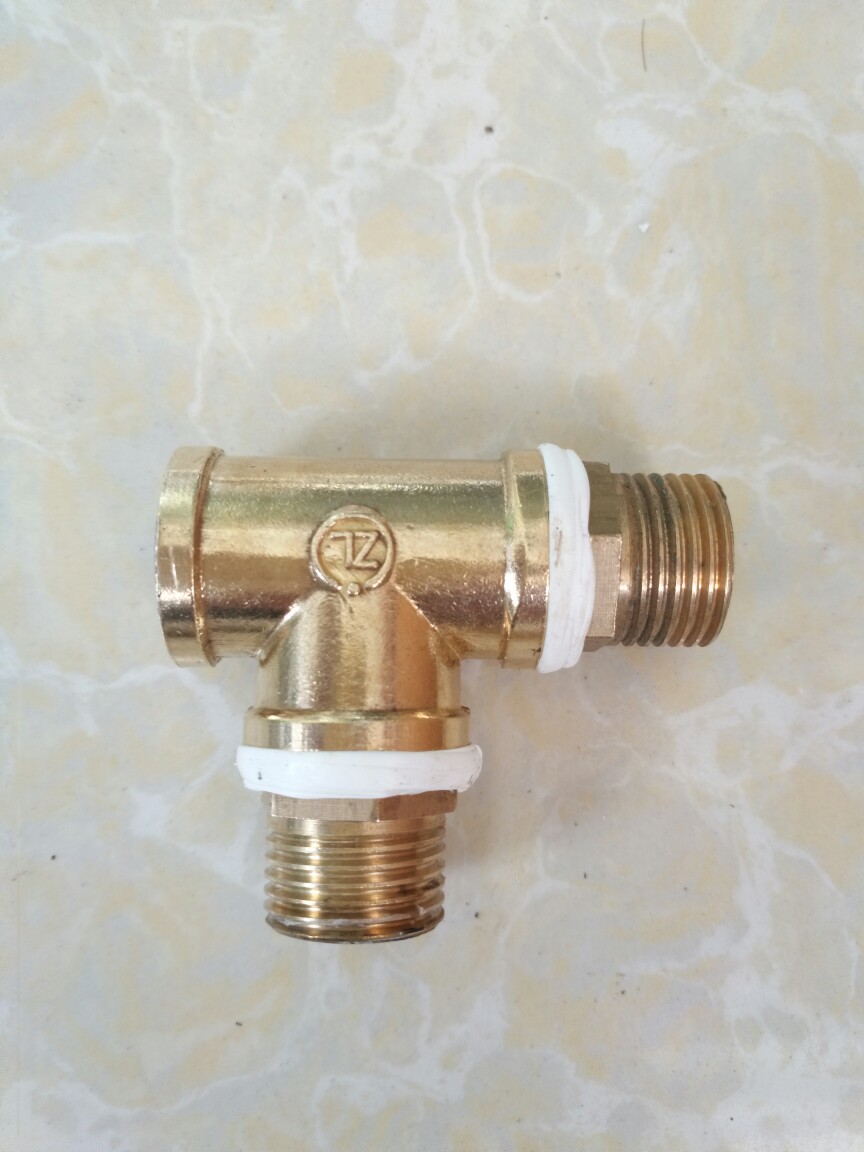

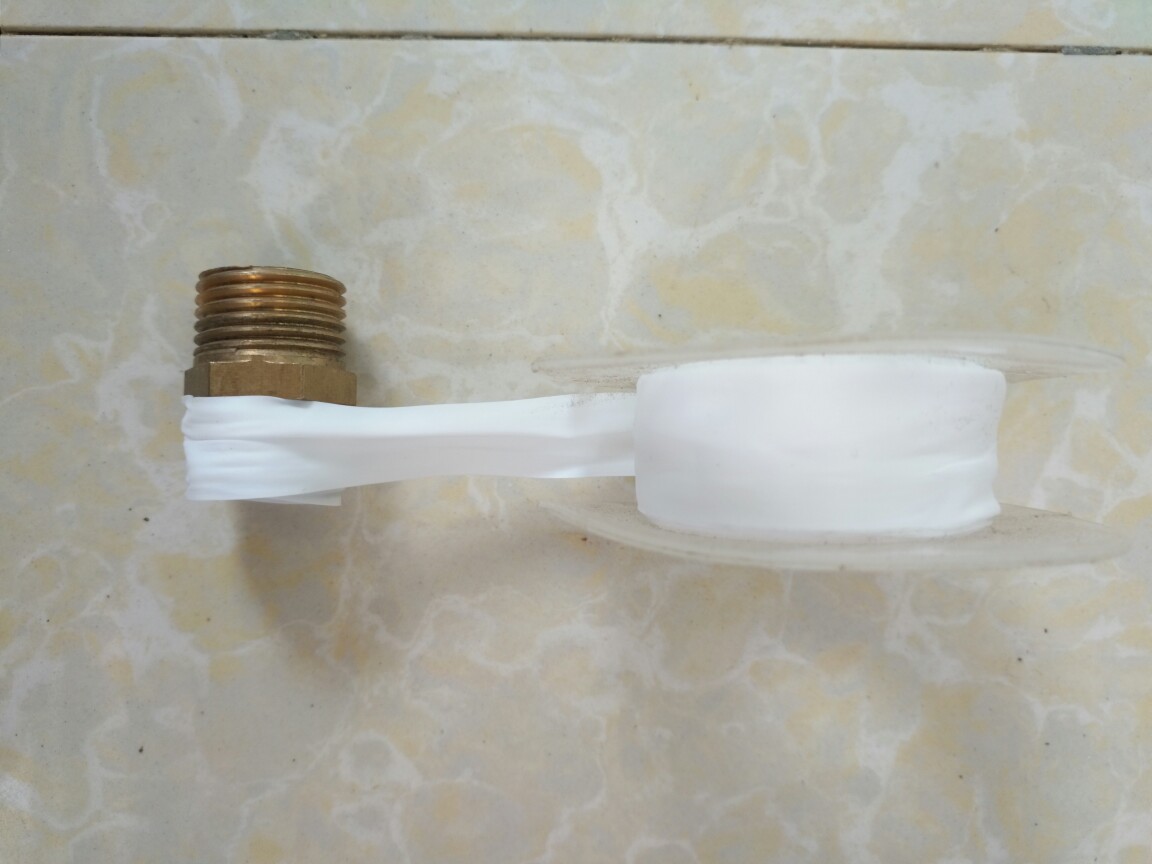

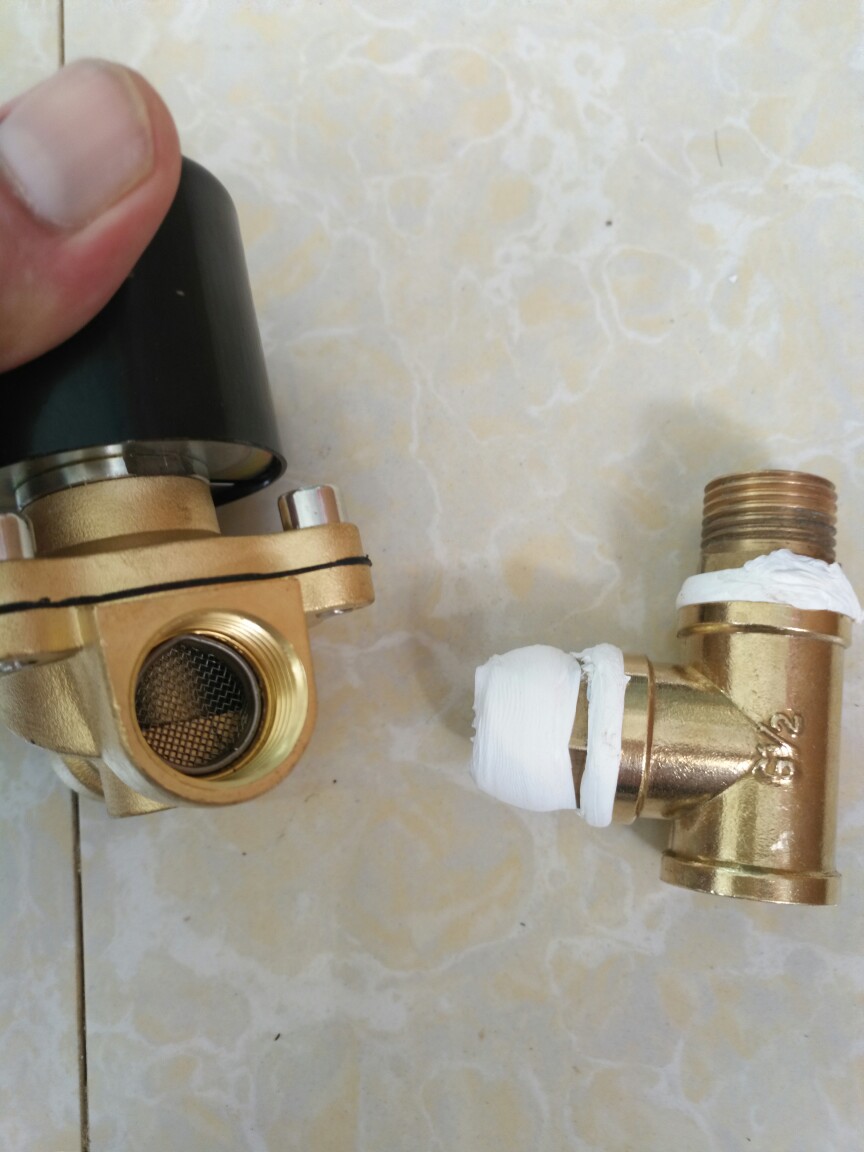

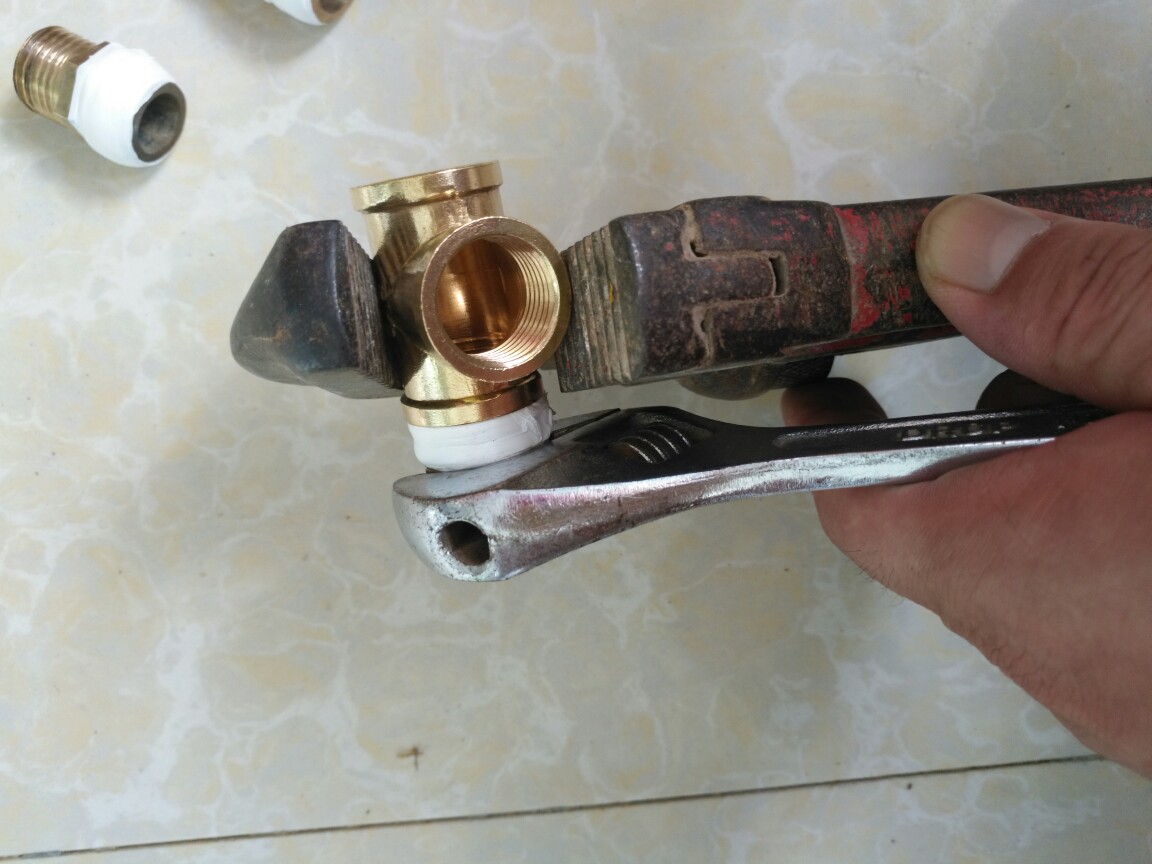

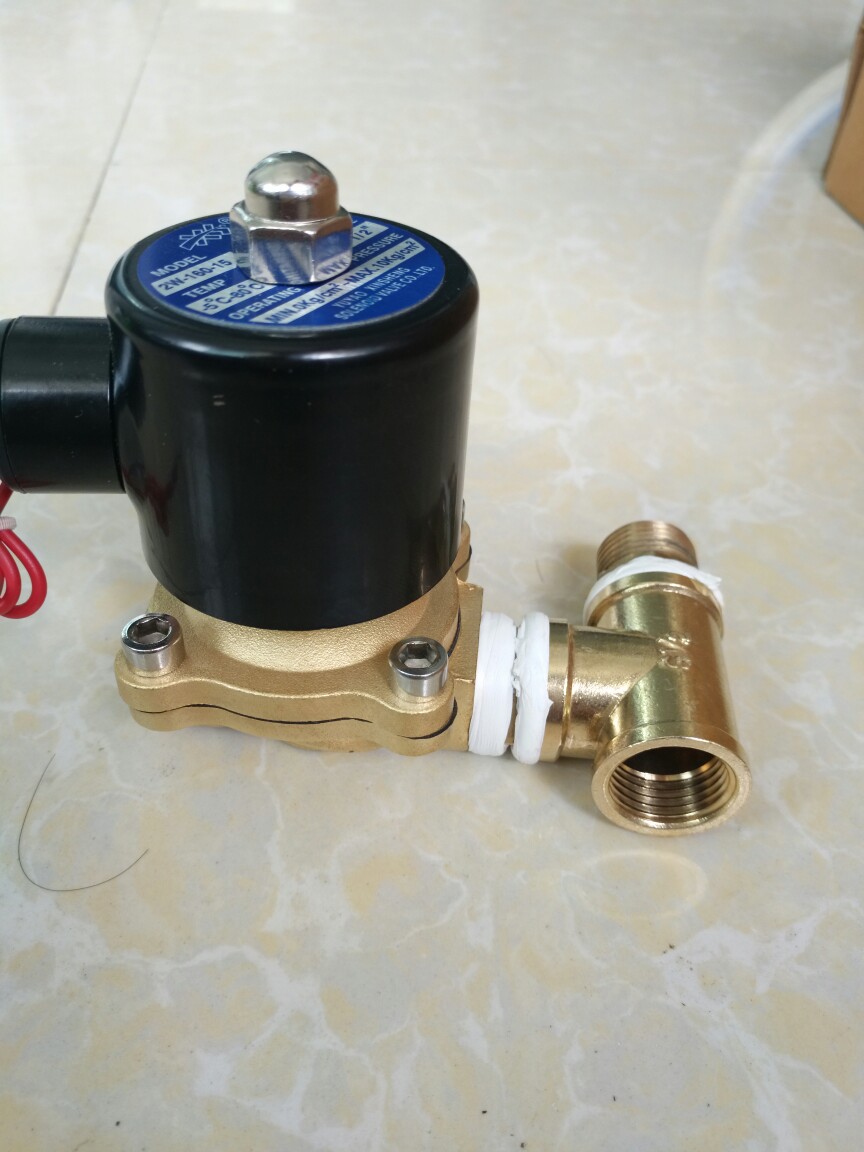

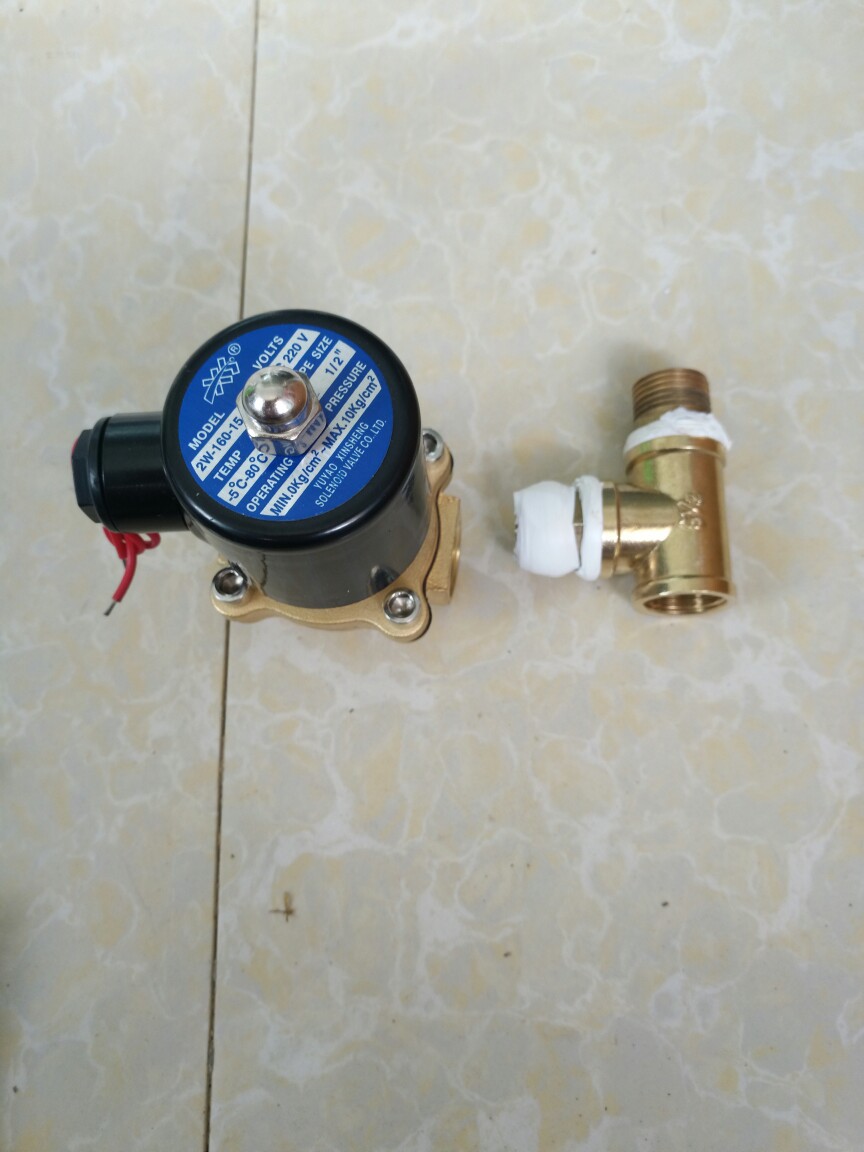

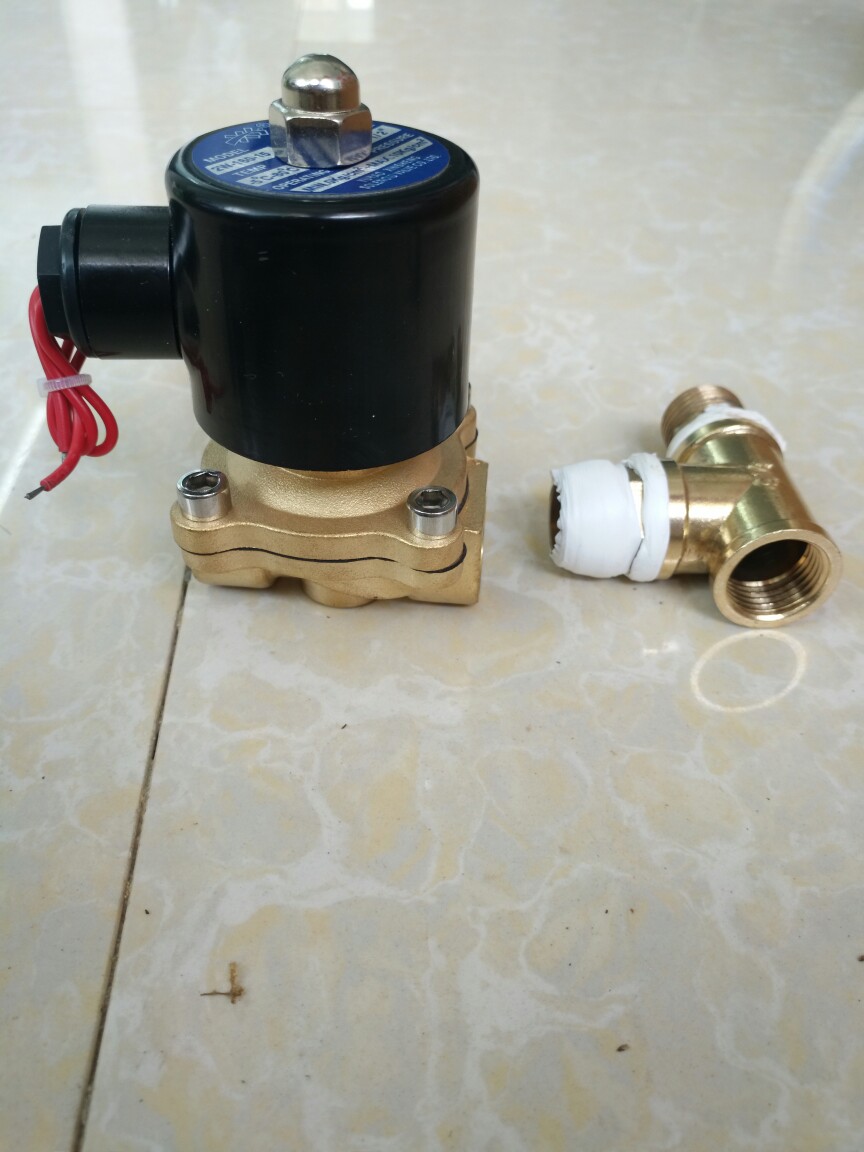

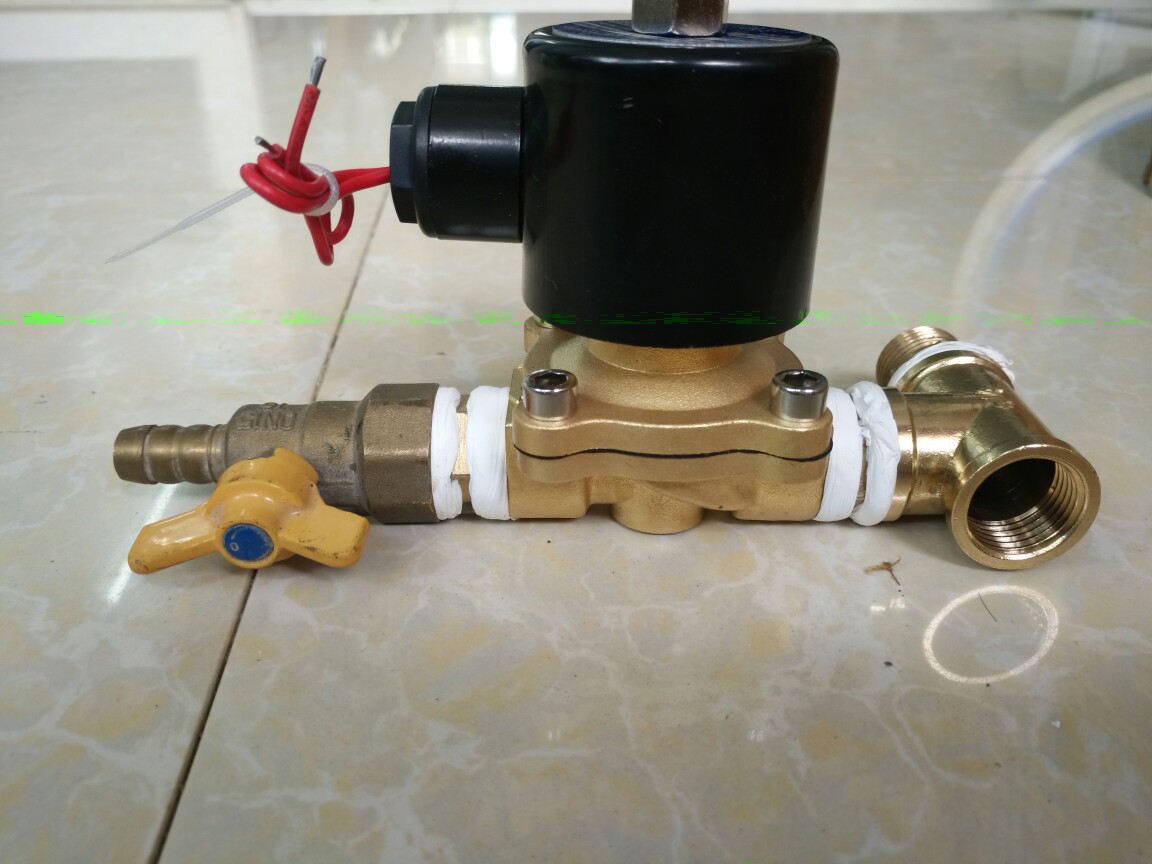

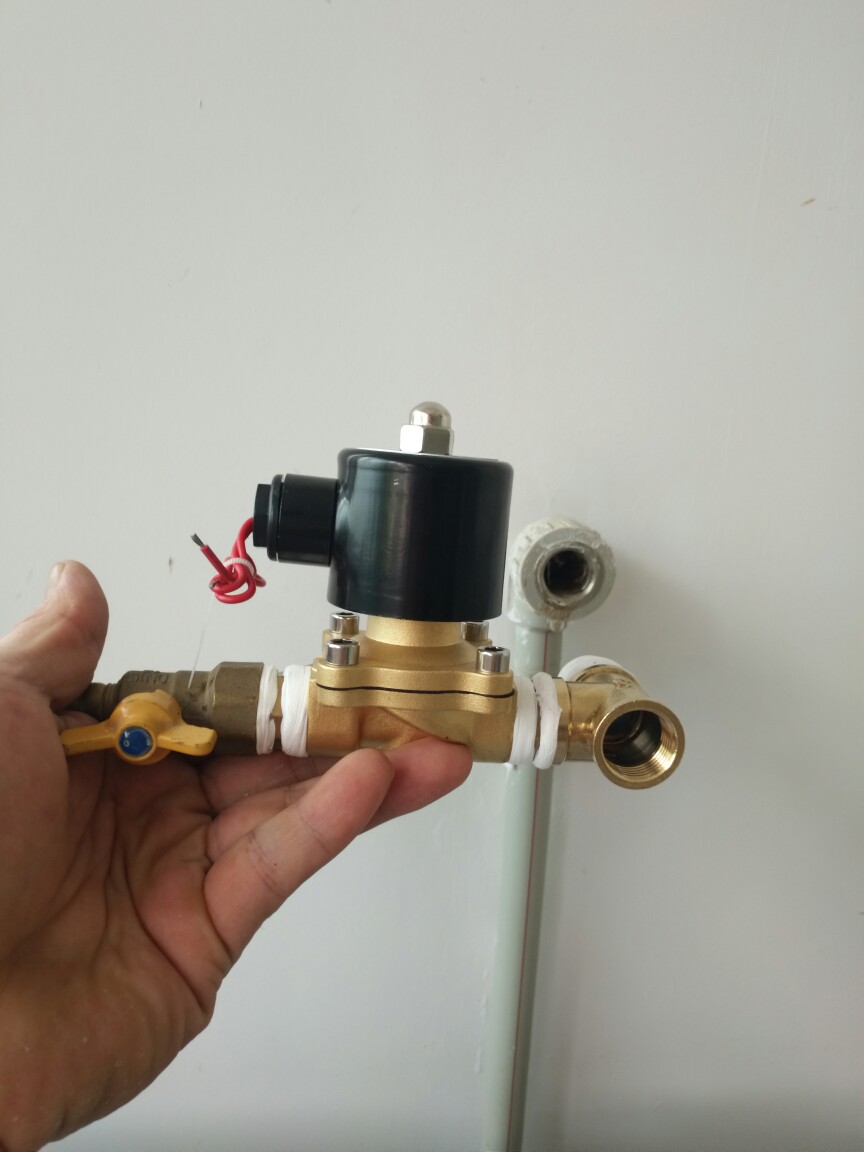

四、以下是自动控制与水管连接安装图解。1、把15铜内接缠好生料带连接三通之后再接上电磁阀。

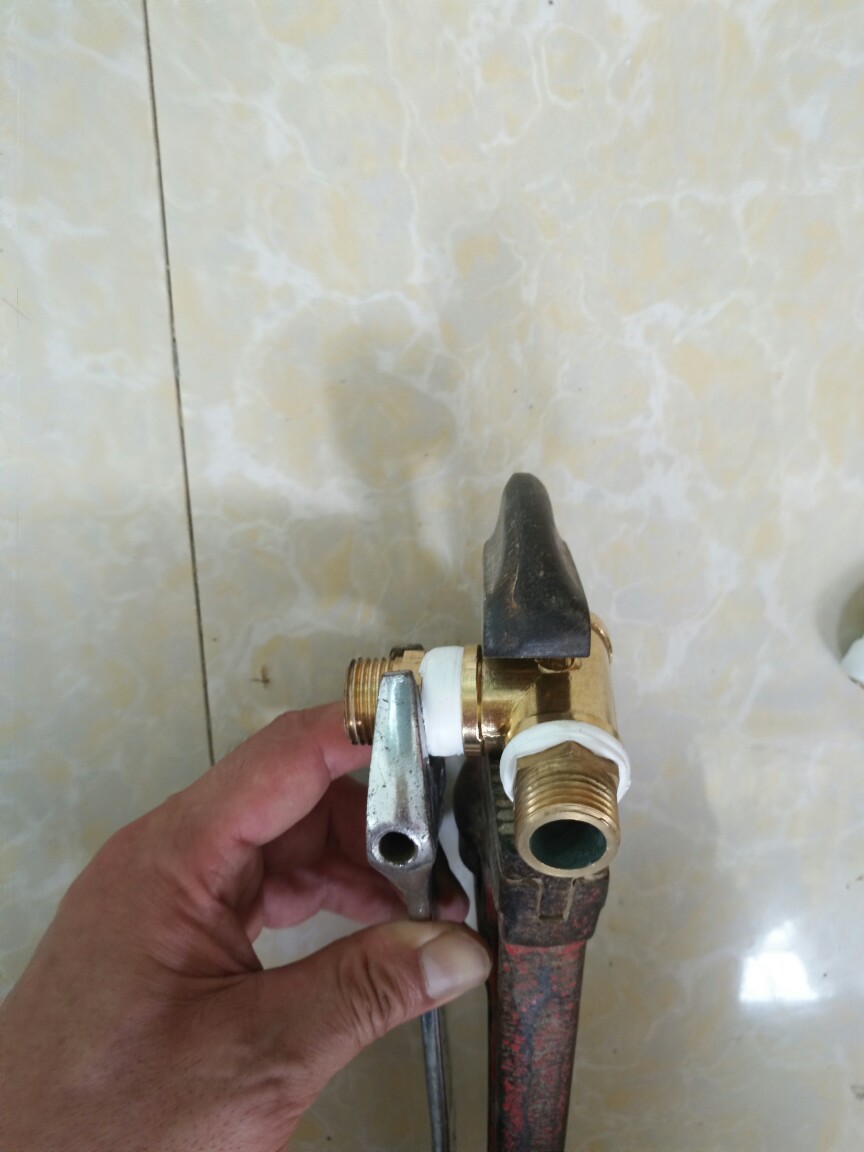

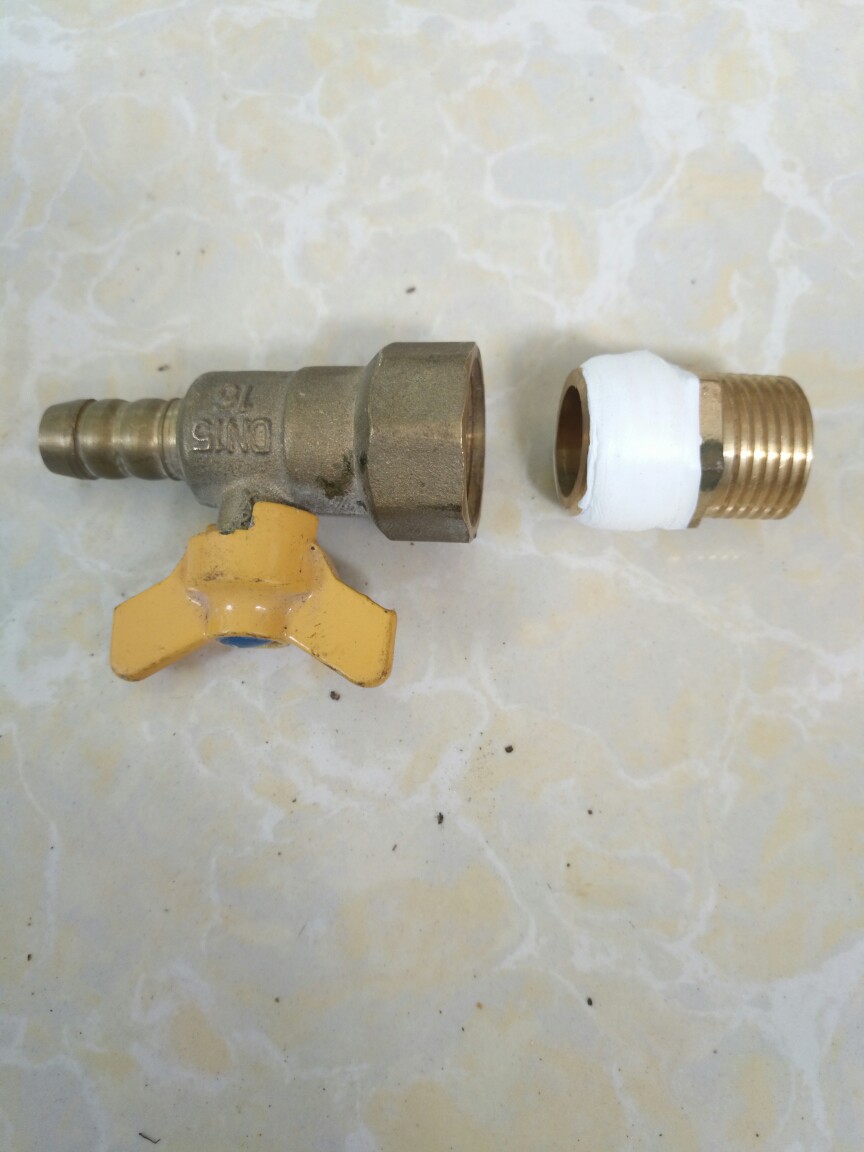

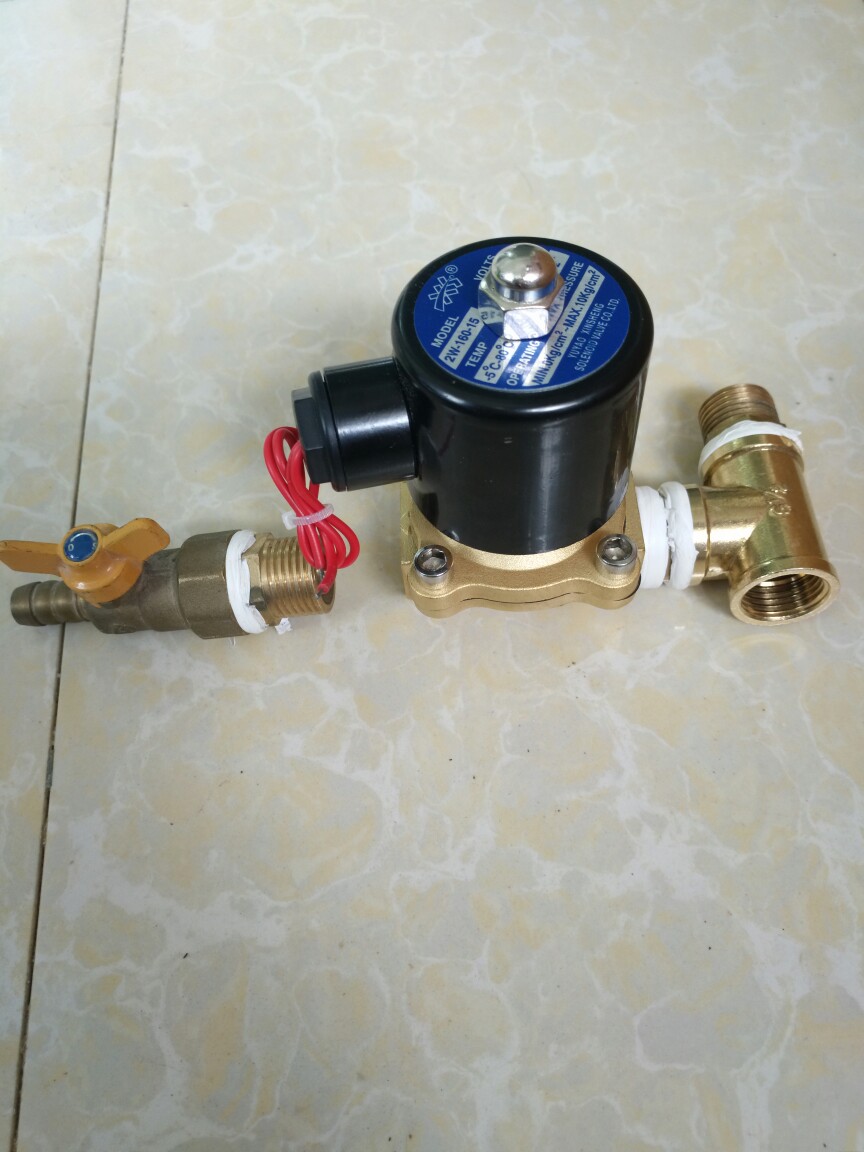

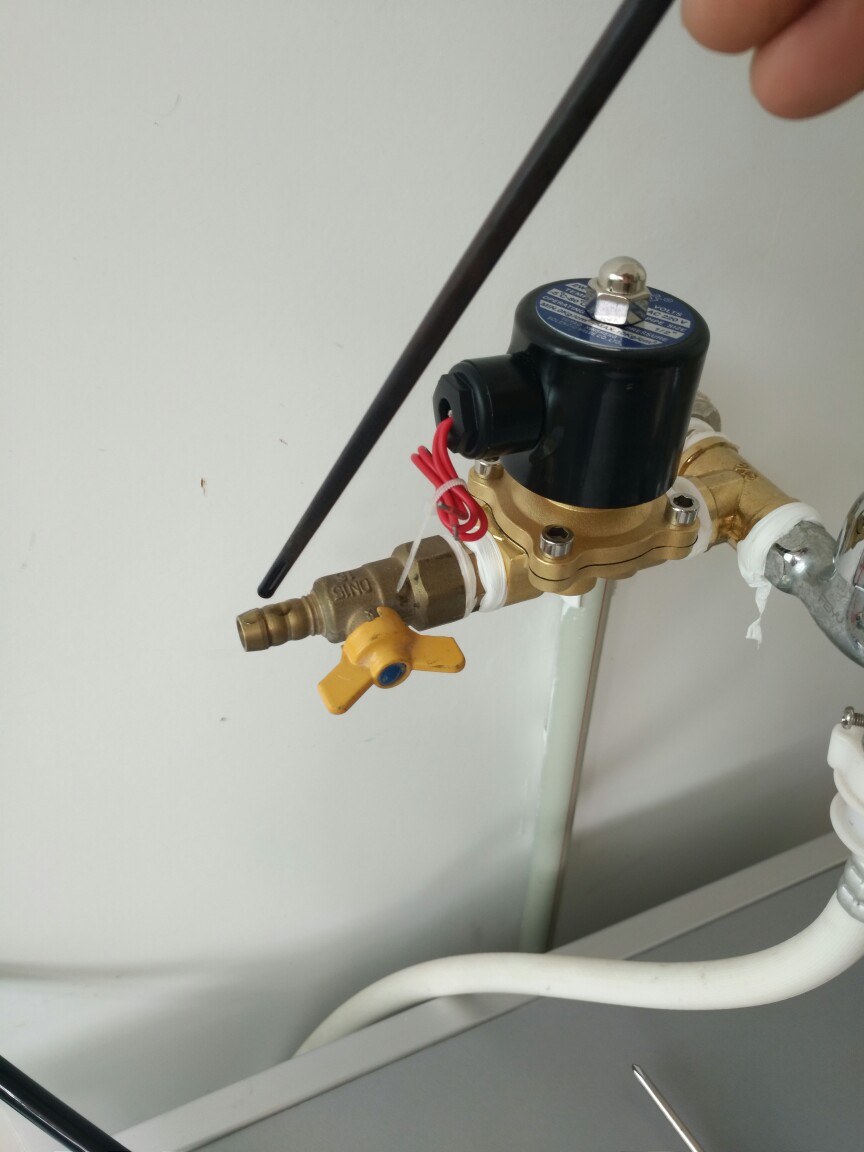

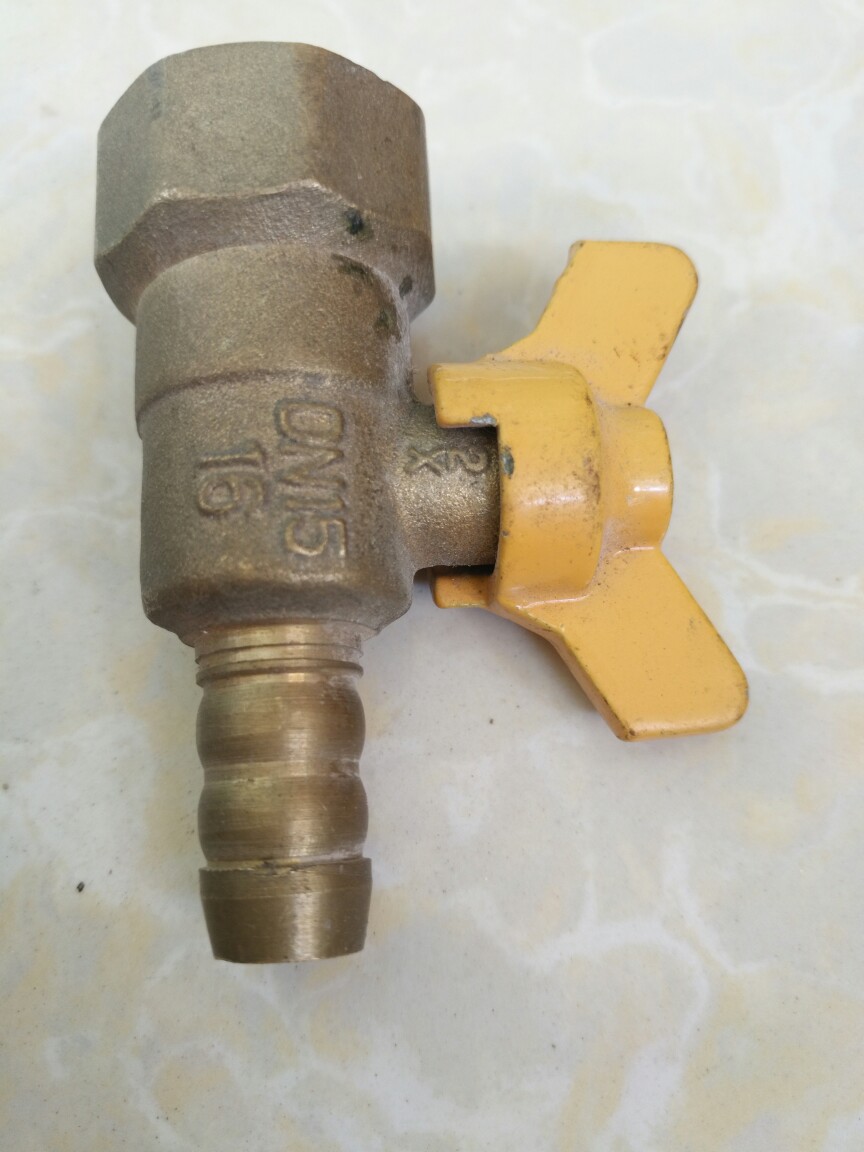

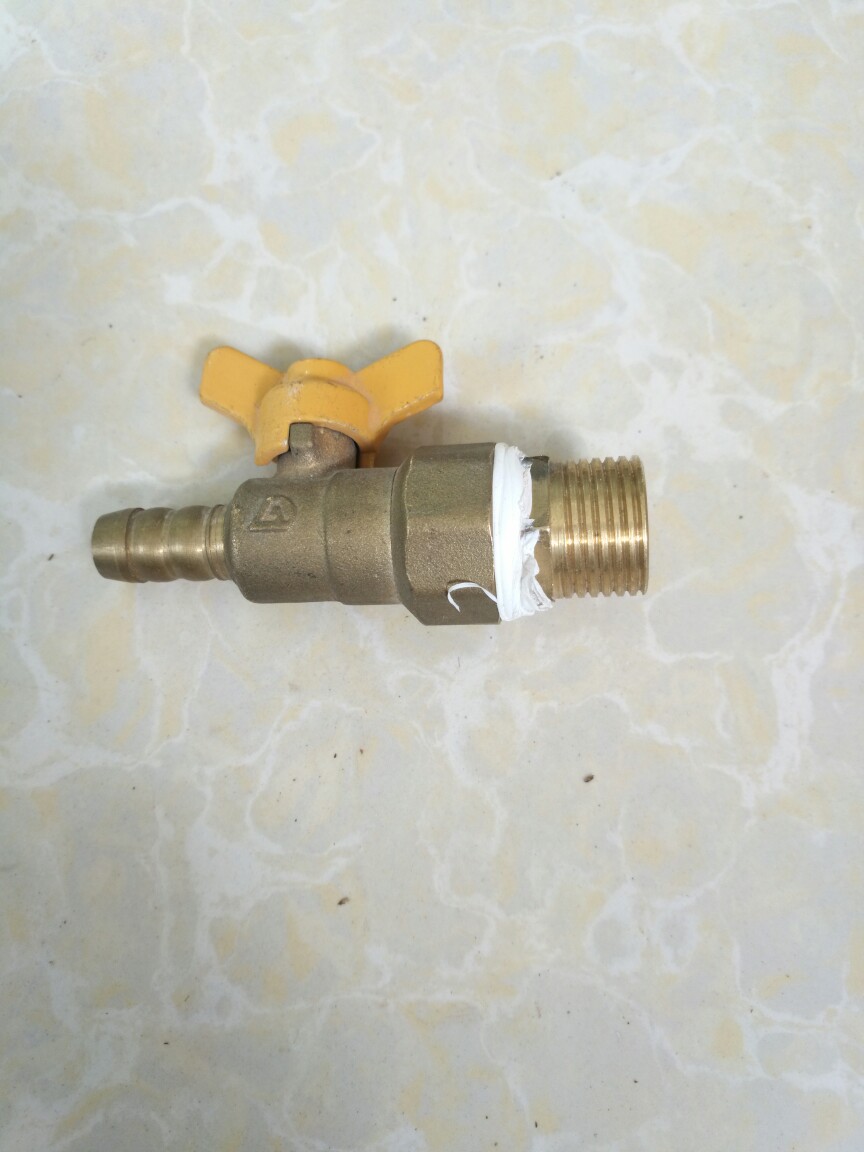

2、把带阀的煤气咀连接电磁阀

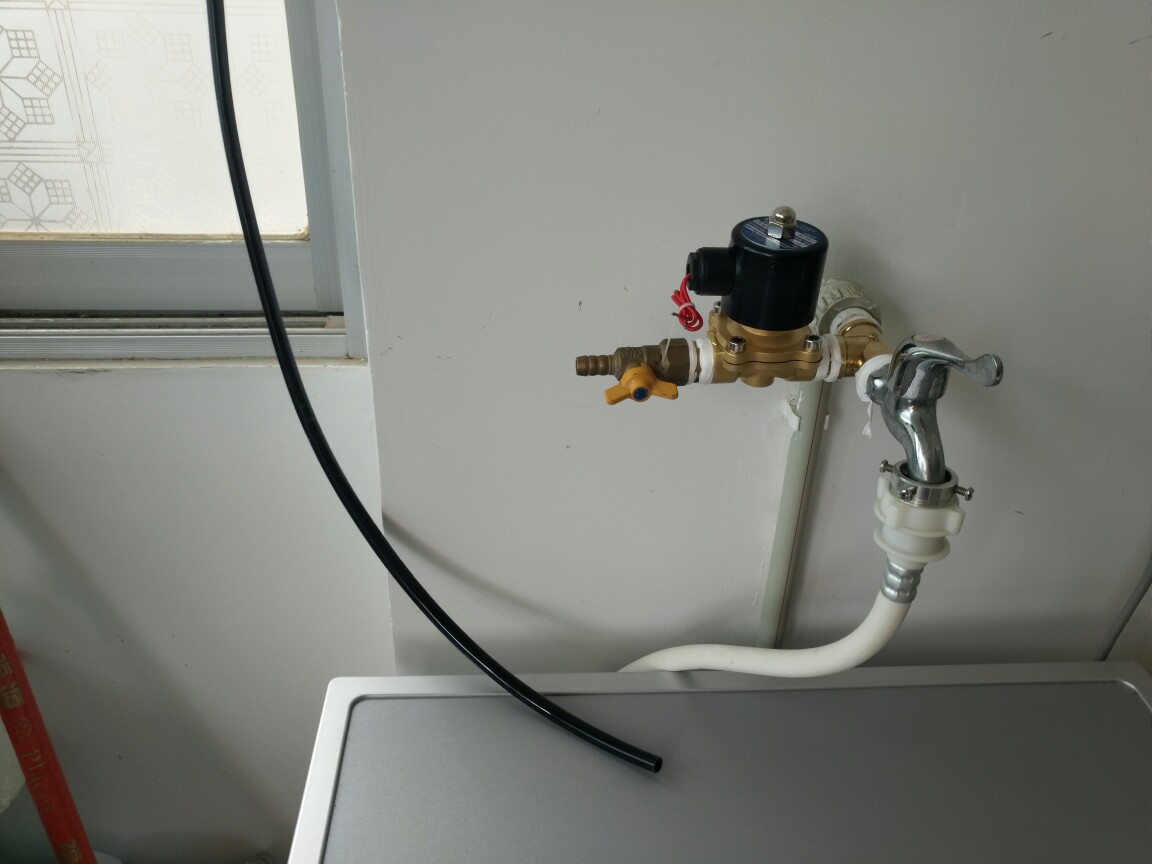

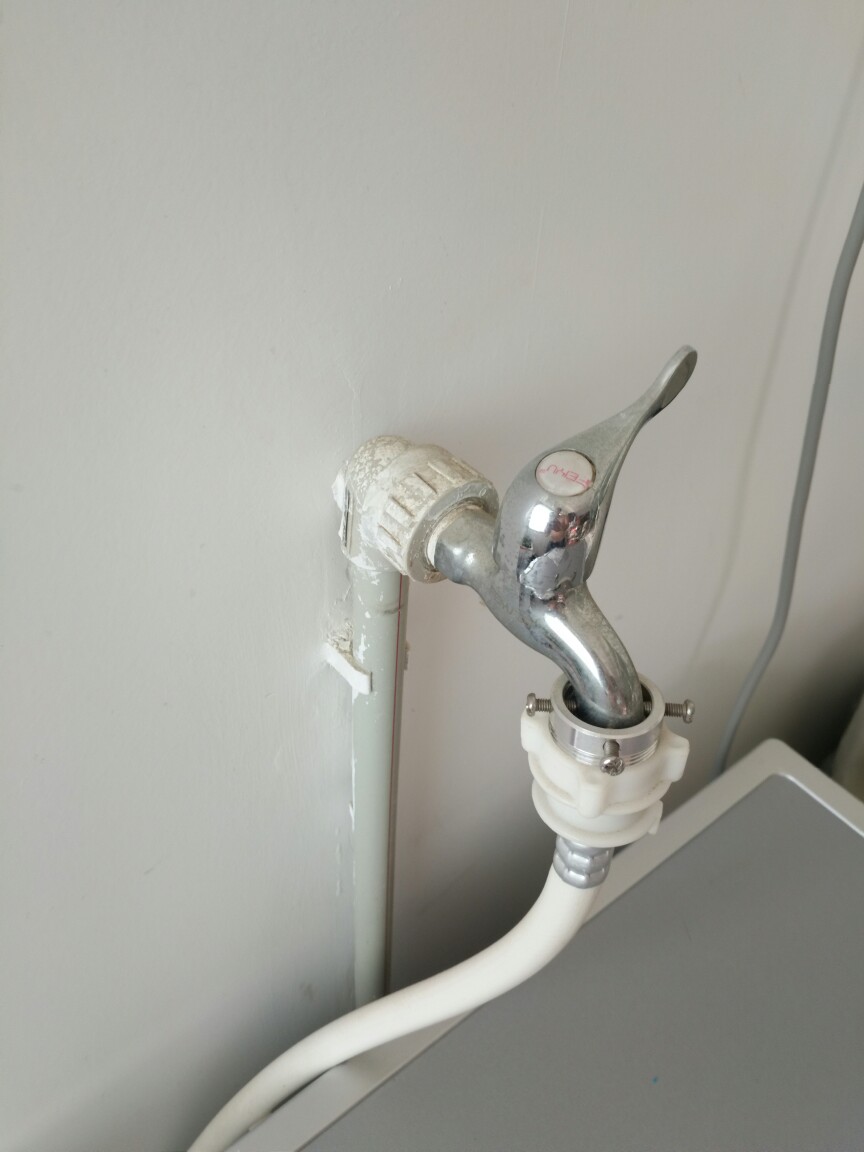

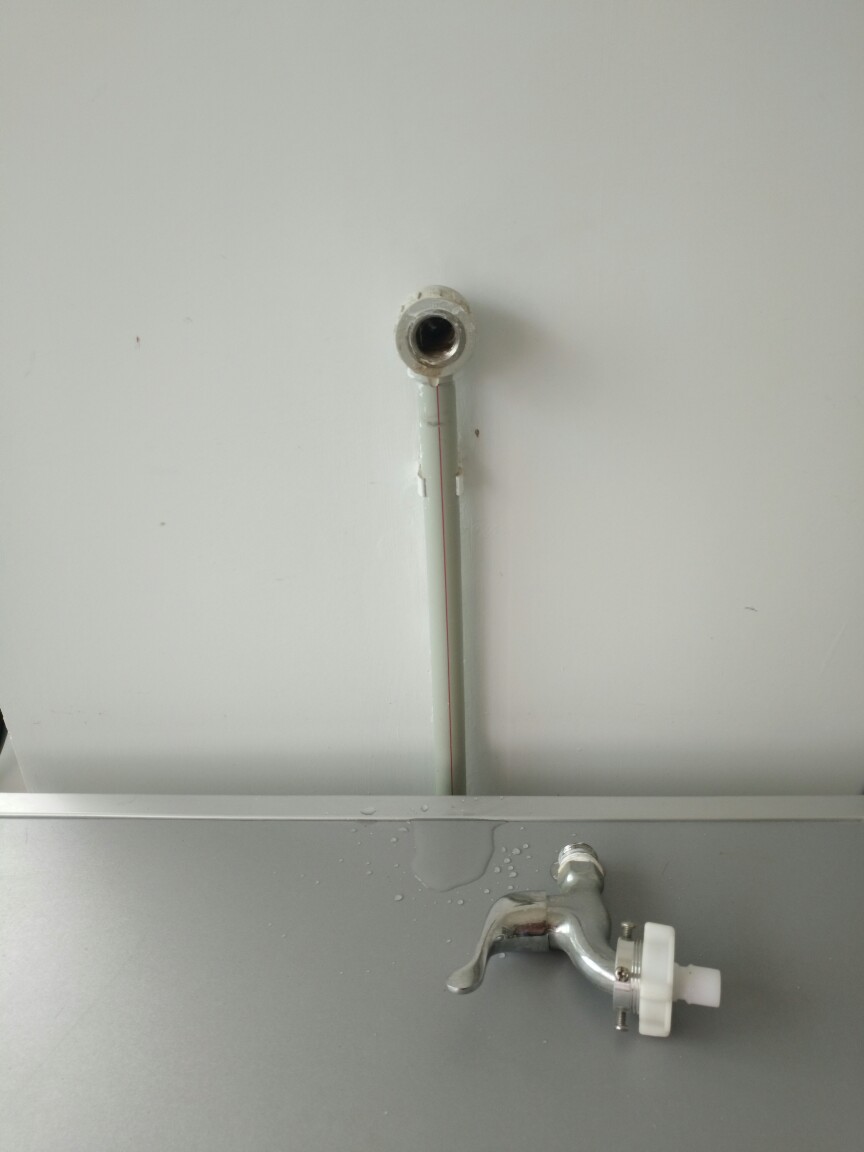

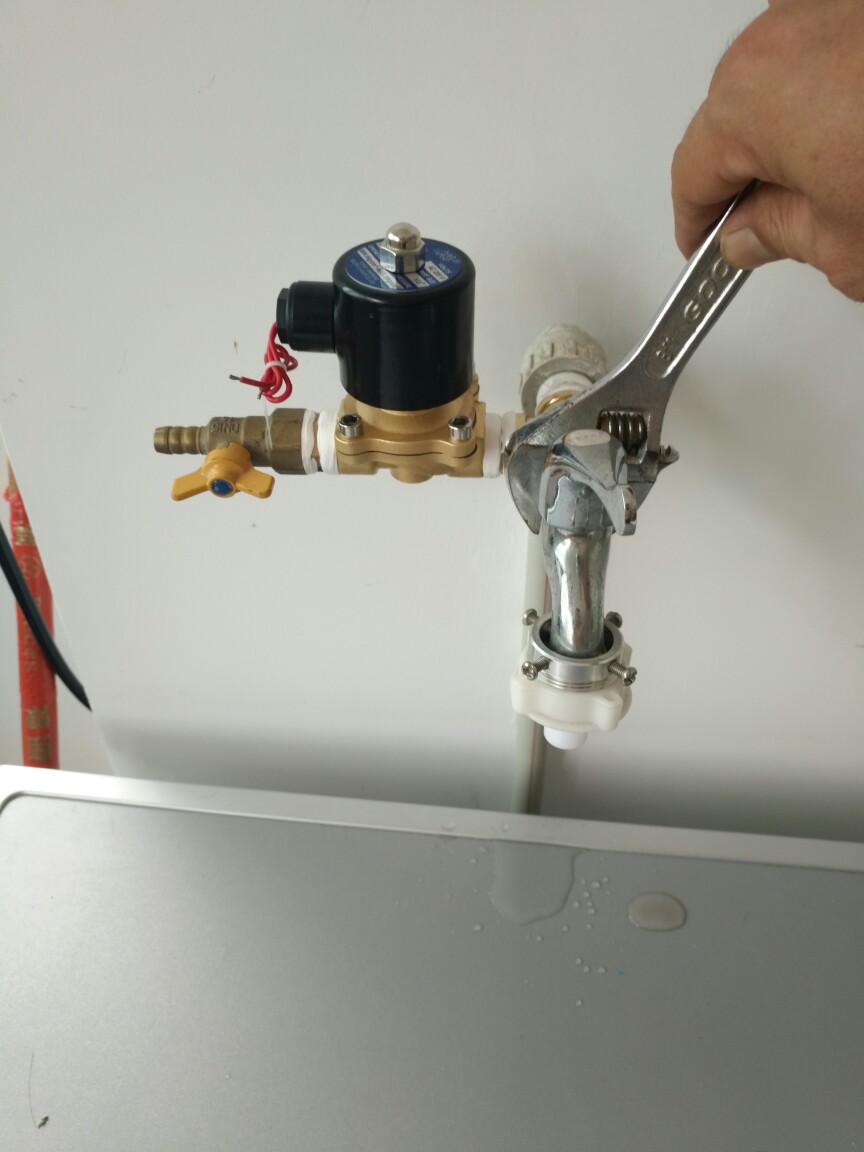

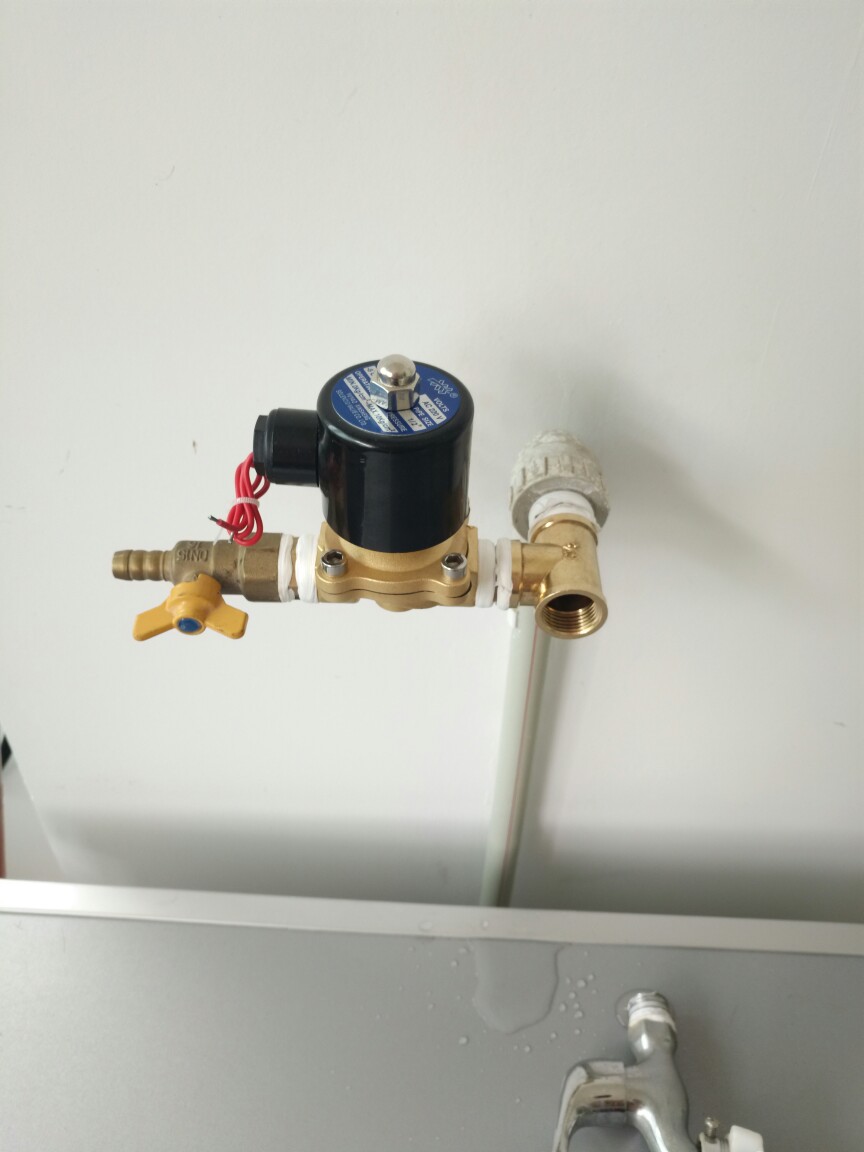

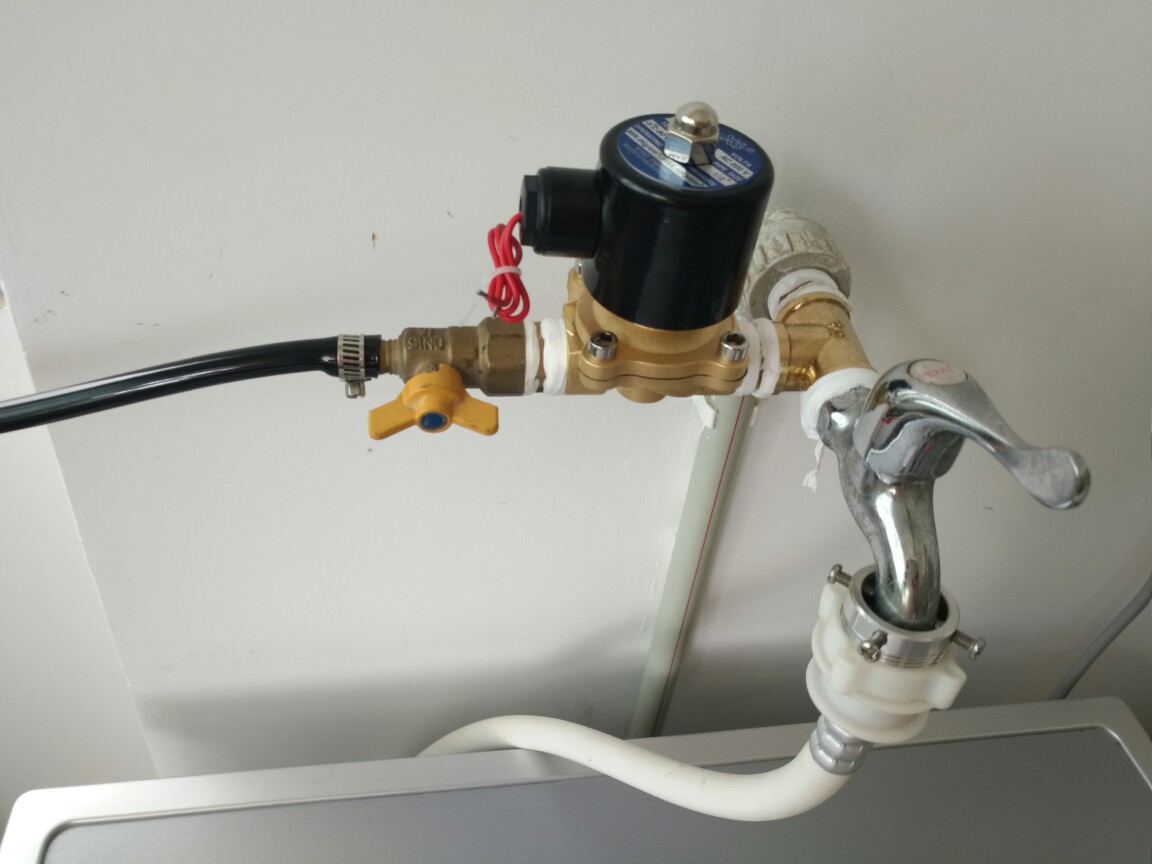

3、连接好电磁阀之后接到有水口的位置

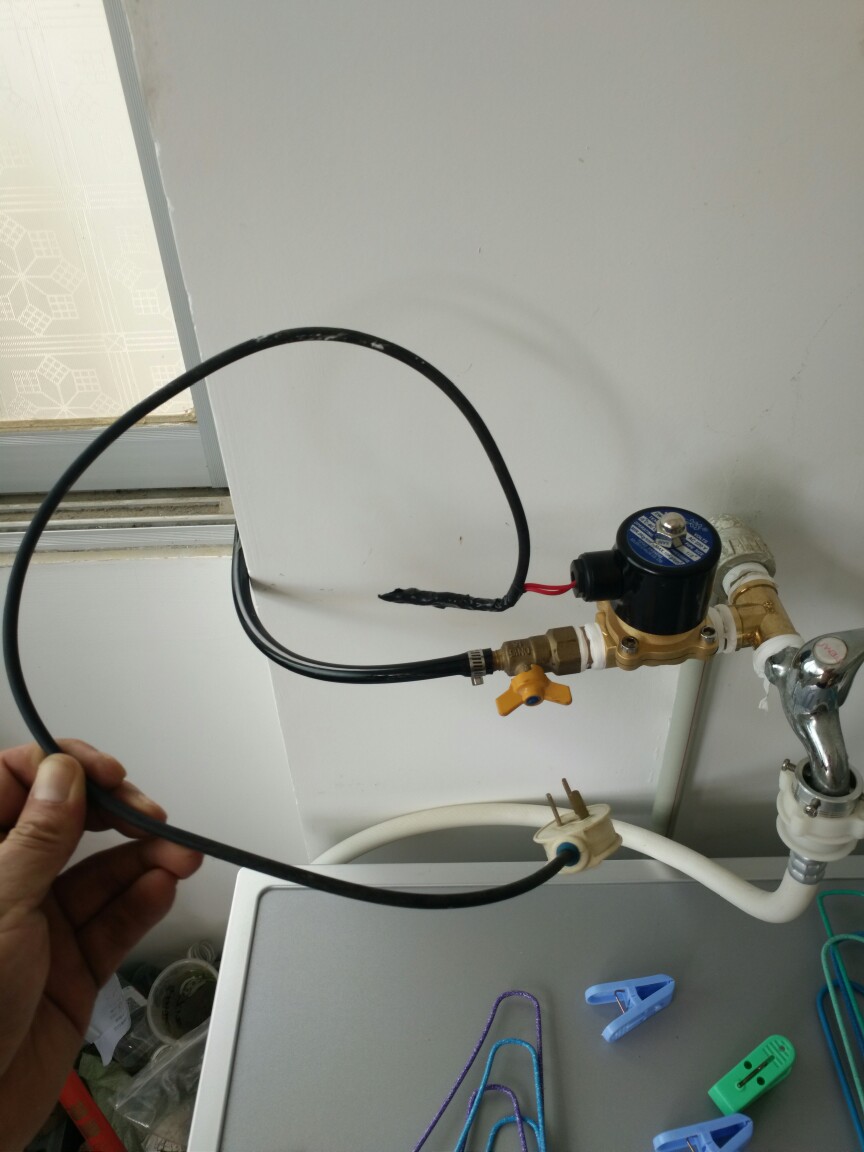

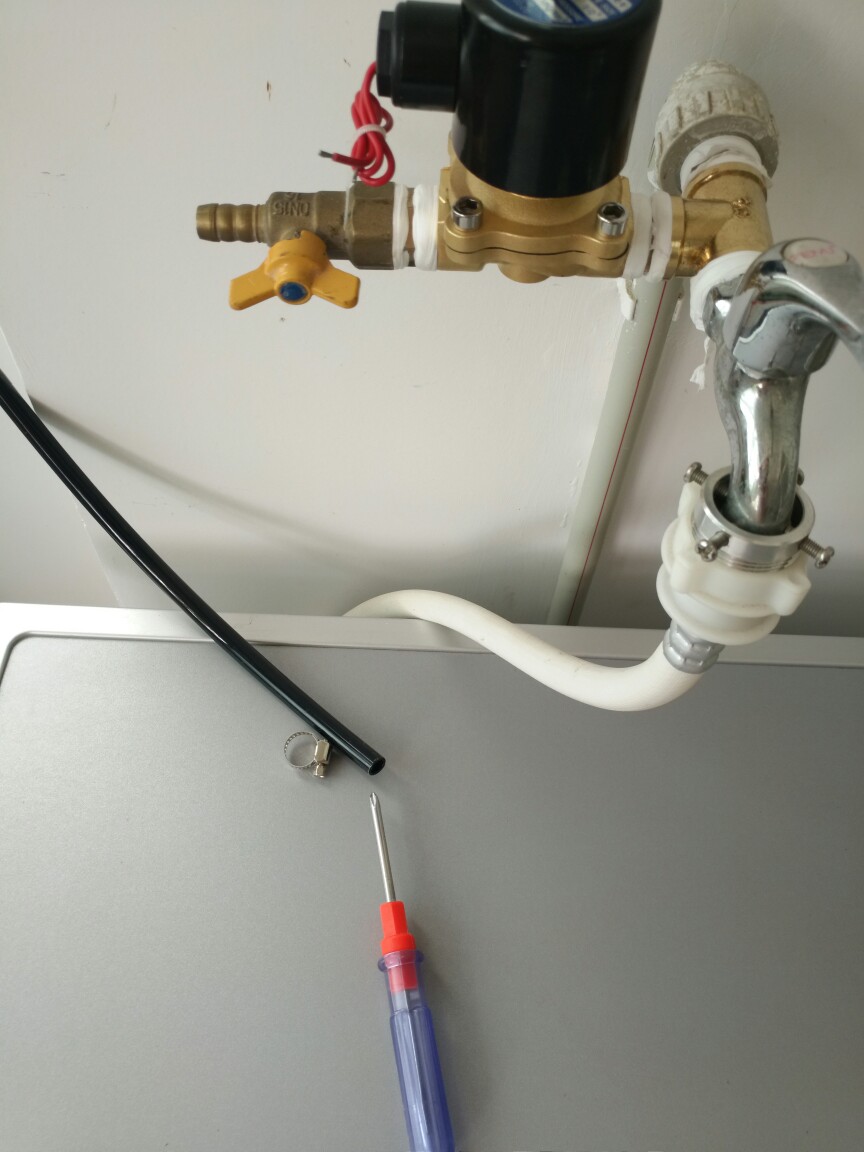

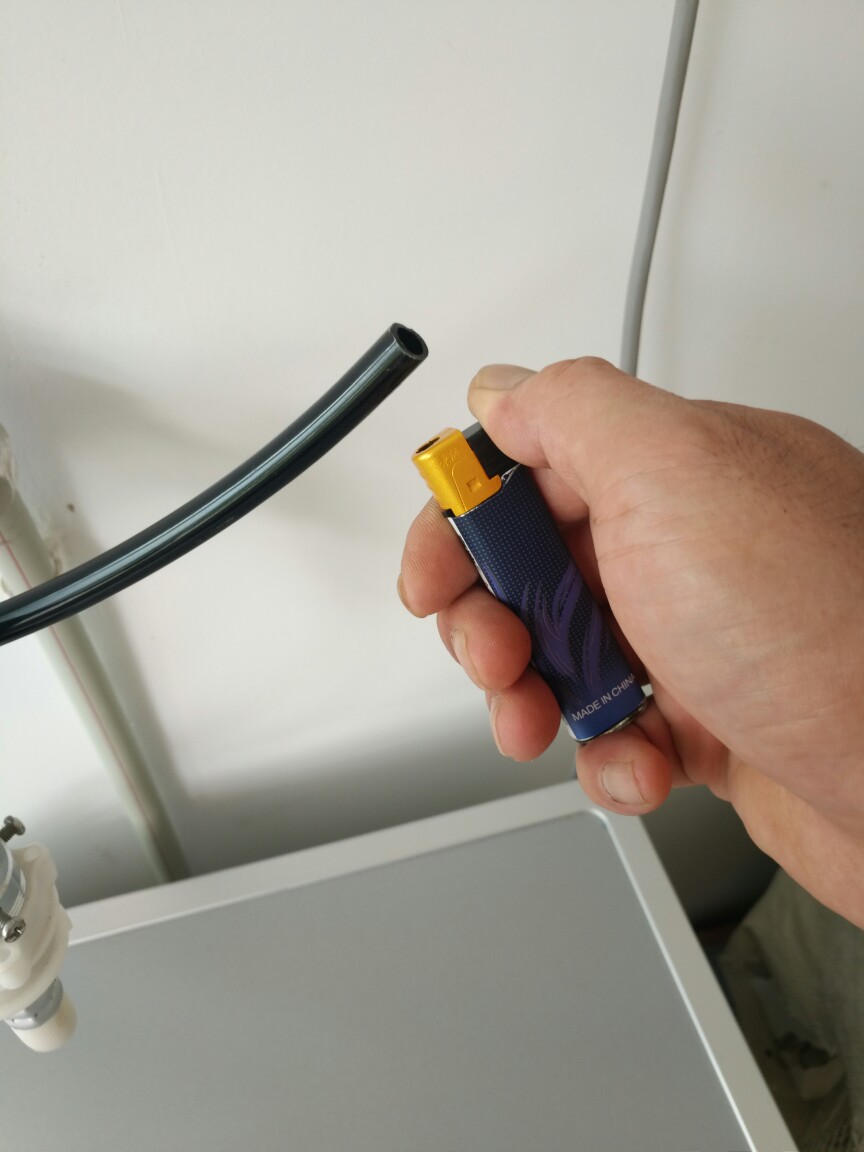

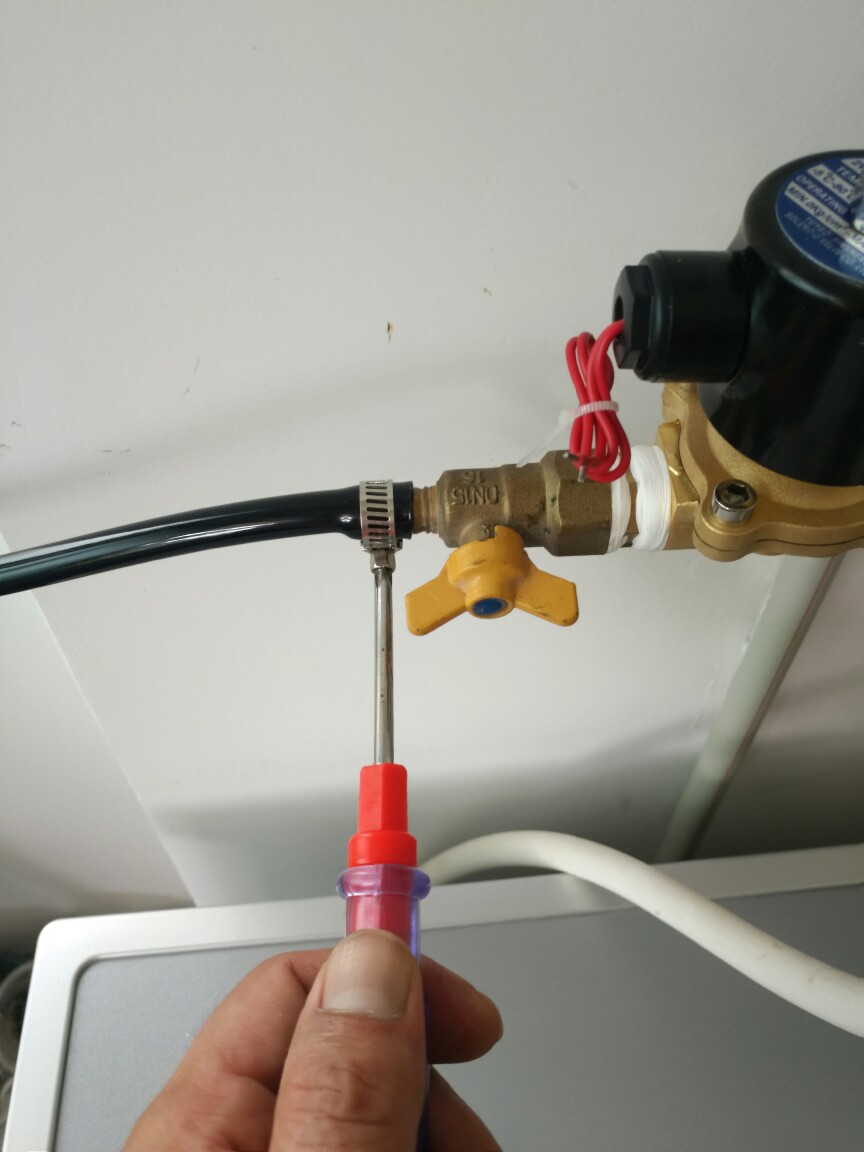

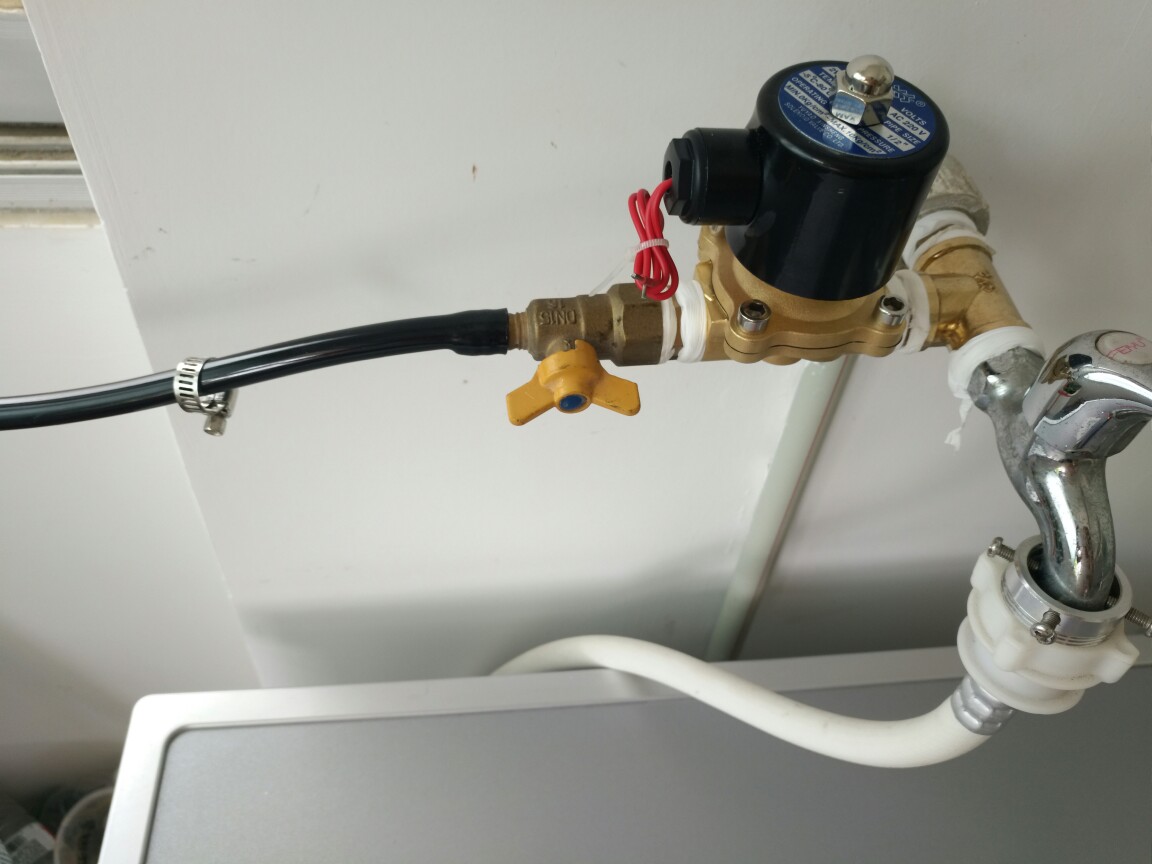

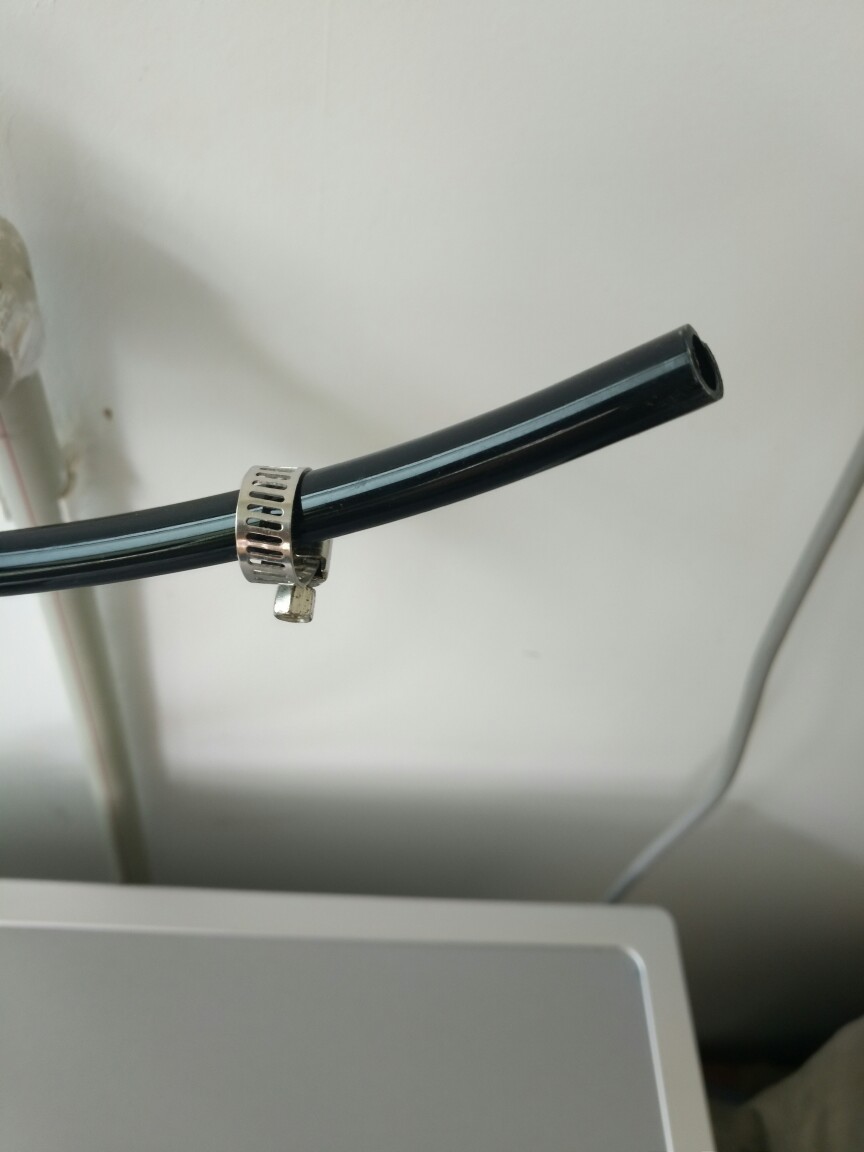

4、在煤气咀上滴一些油,拿打火机烤软8/11毛管以便套入煤气咀,套上之后用锣丝刀拧紧管箍,以防漏水。

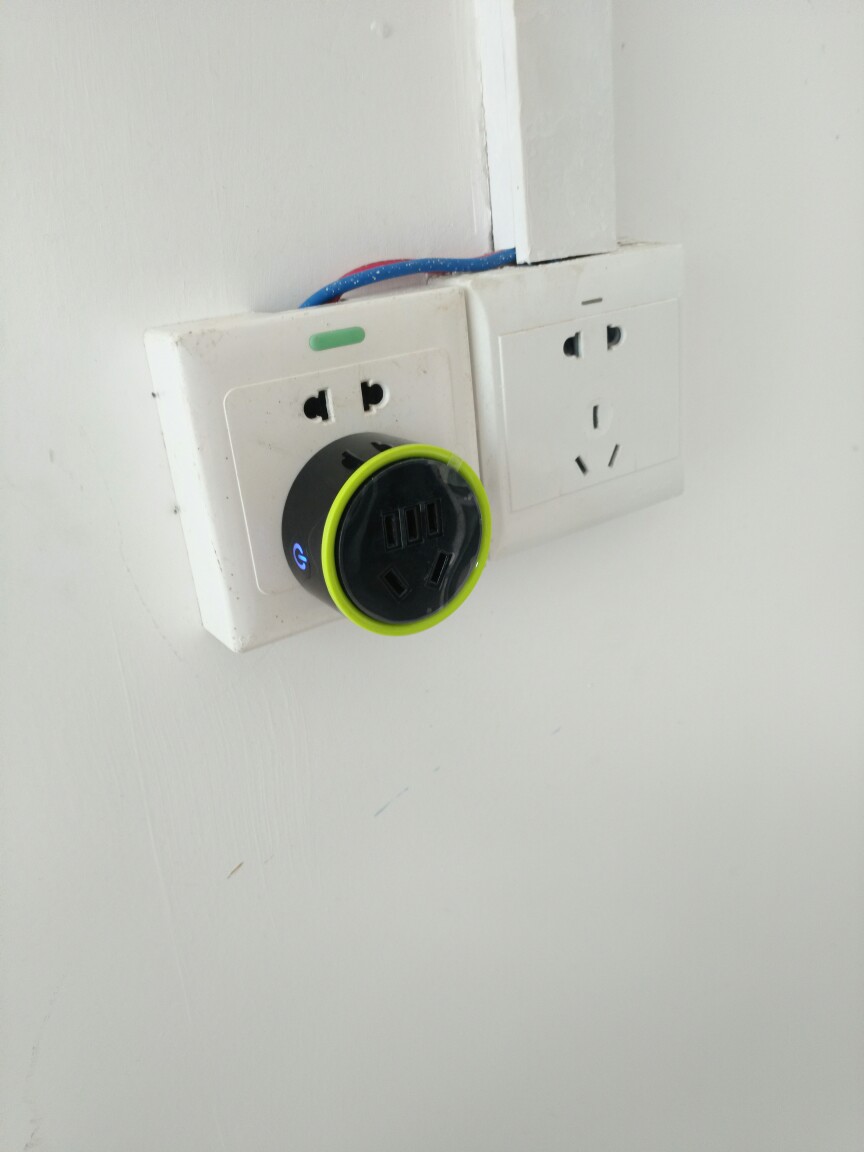

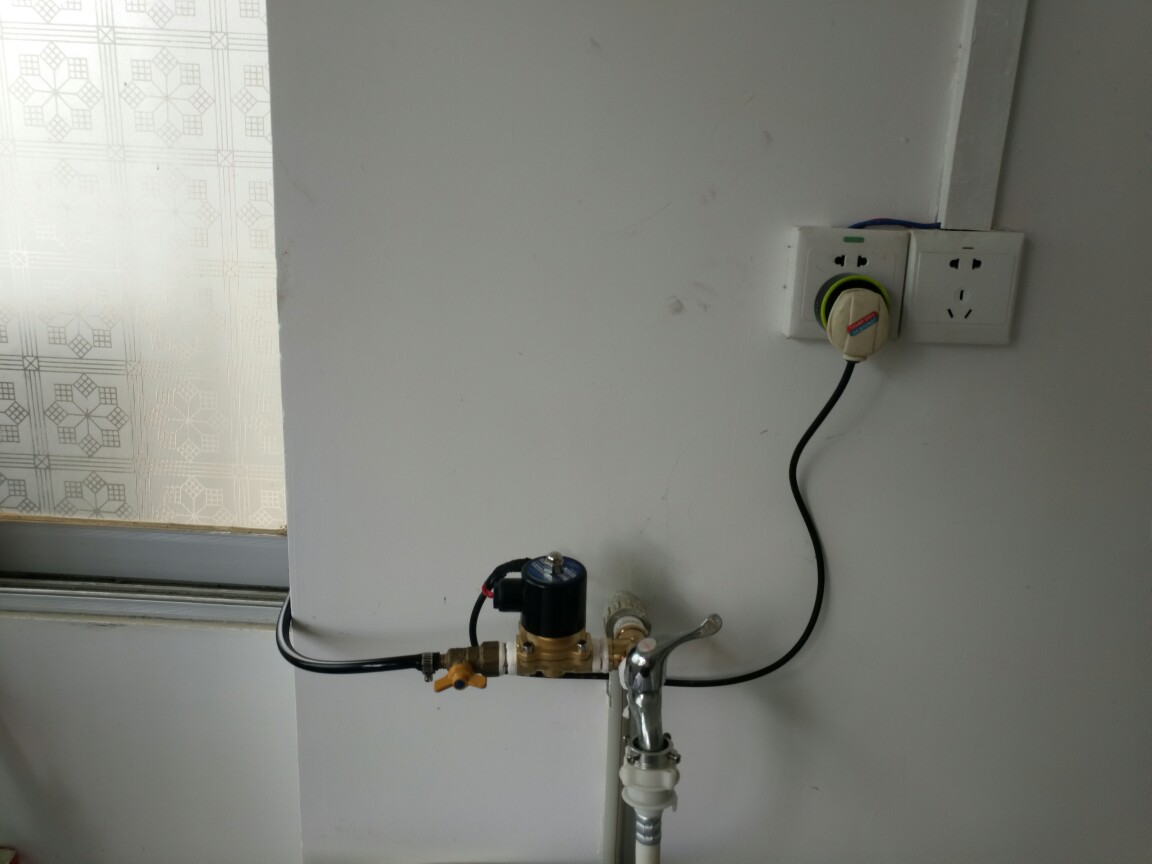

5、给电磁阀接上一个插头,插入智能插座中。




上面的图片均是室内部分,包含自动控制与水管连接部分到此完工,安装耗时不到半个小时。
五、下图是室外8/11毛管、4/7毛管以及毛管三通、喷头等连接花盆部分

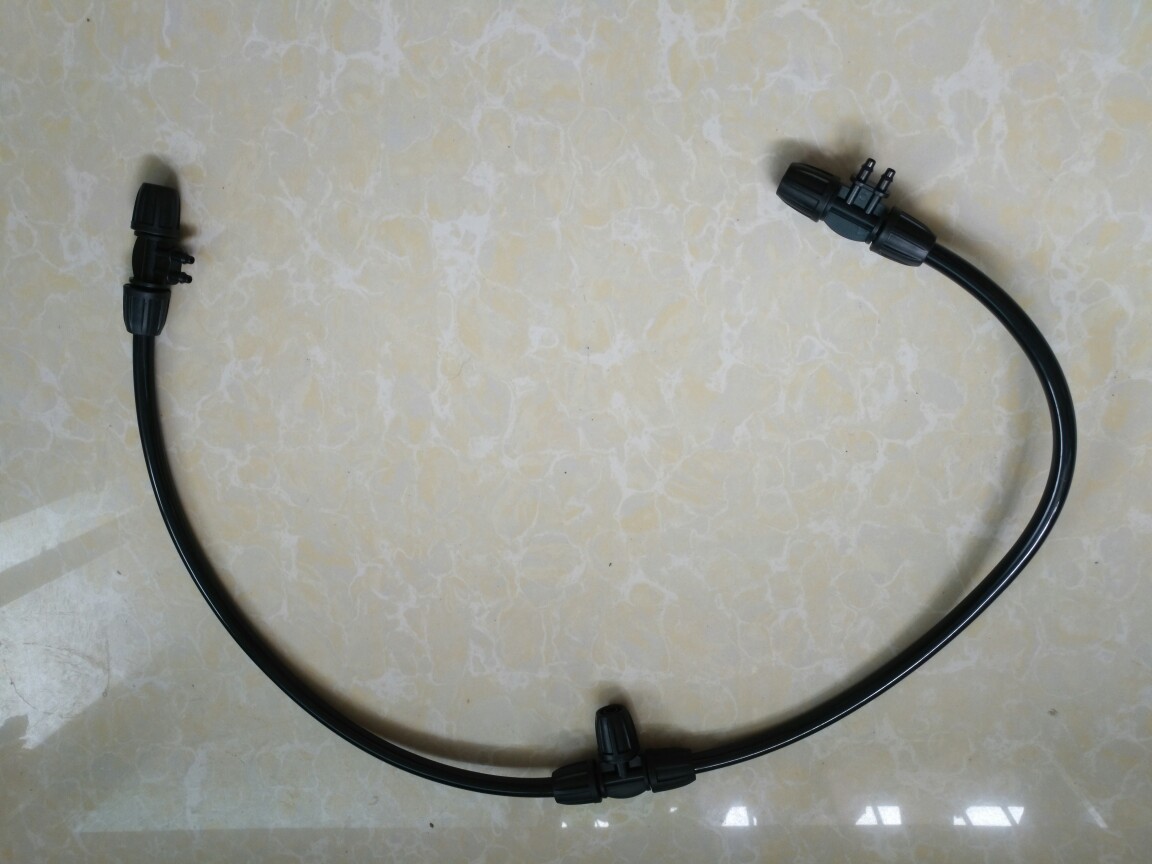

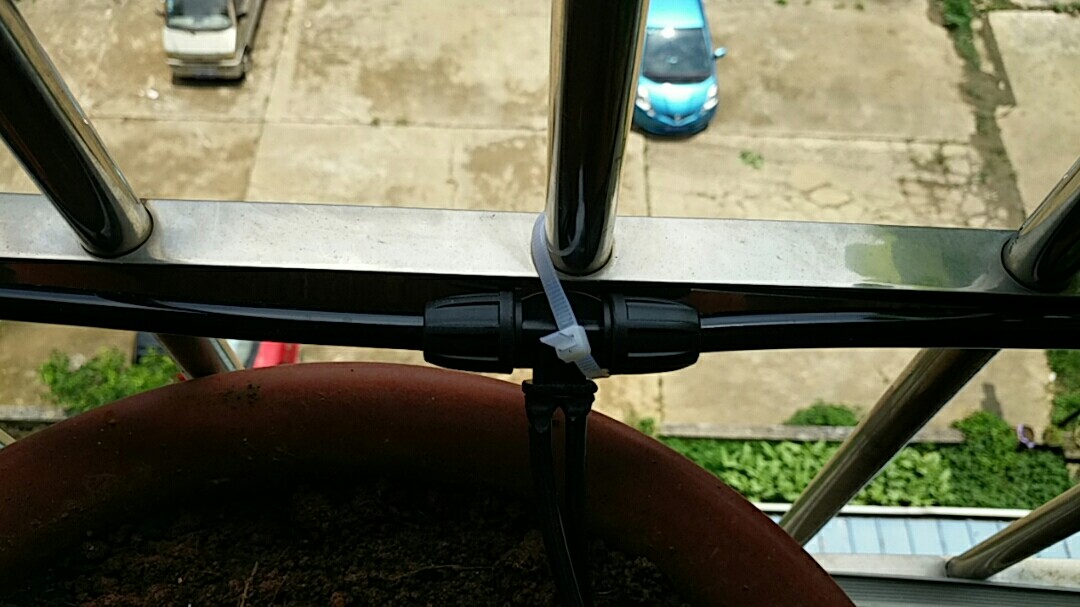

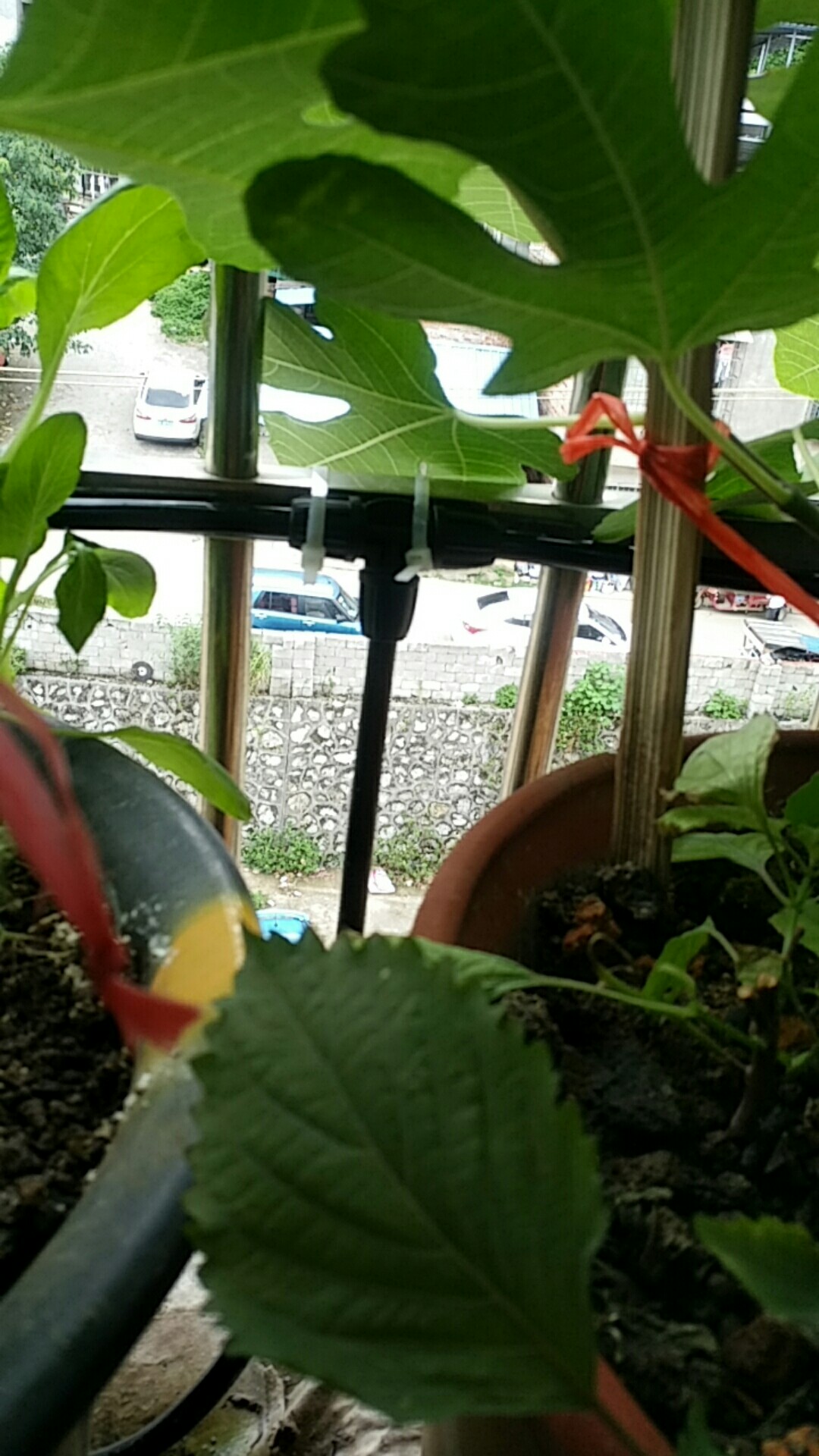

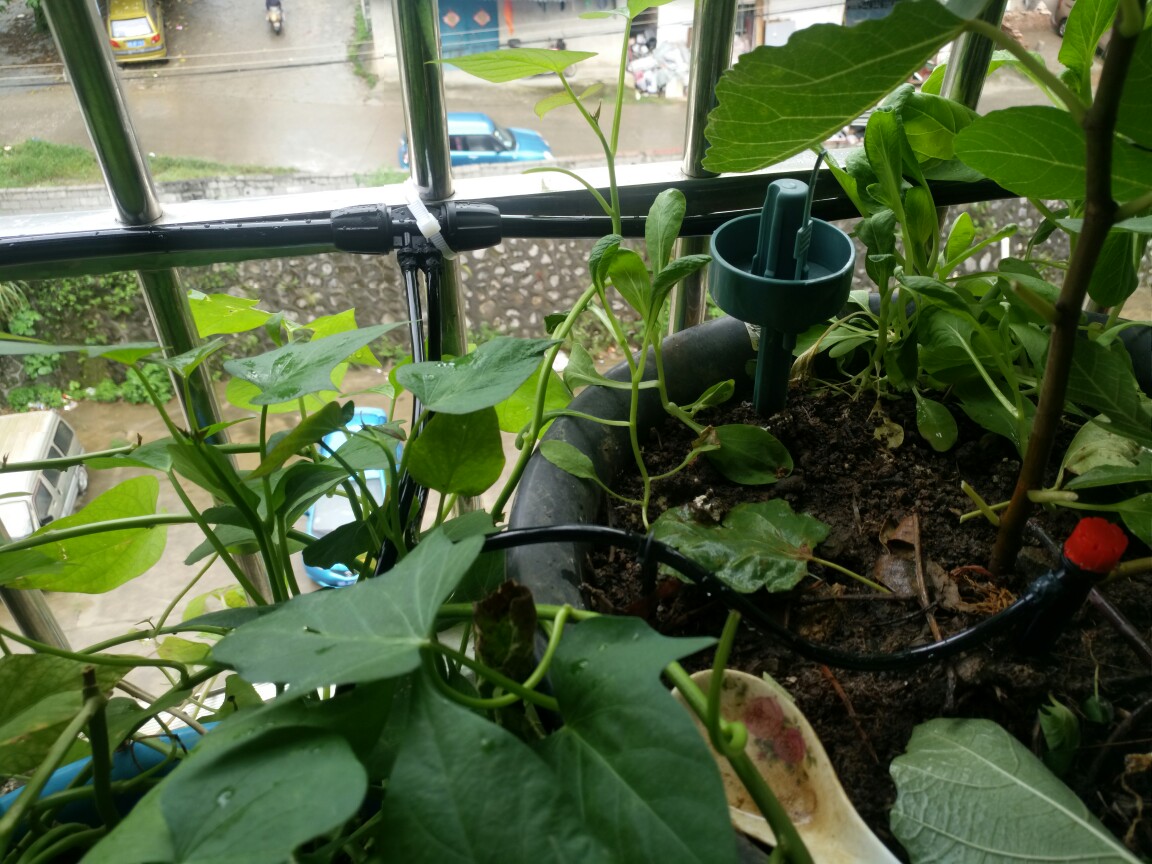

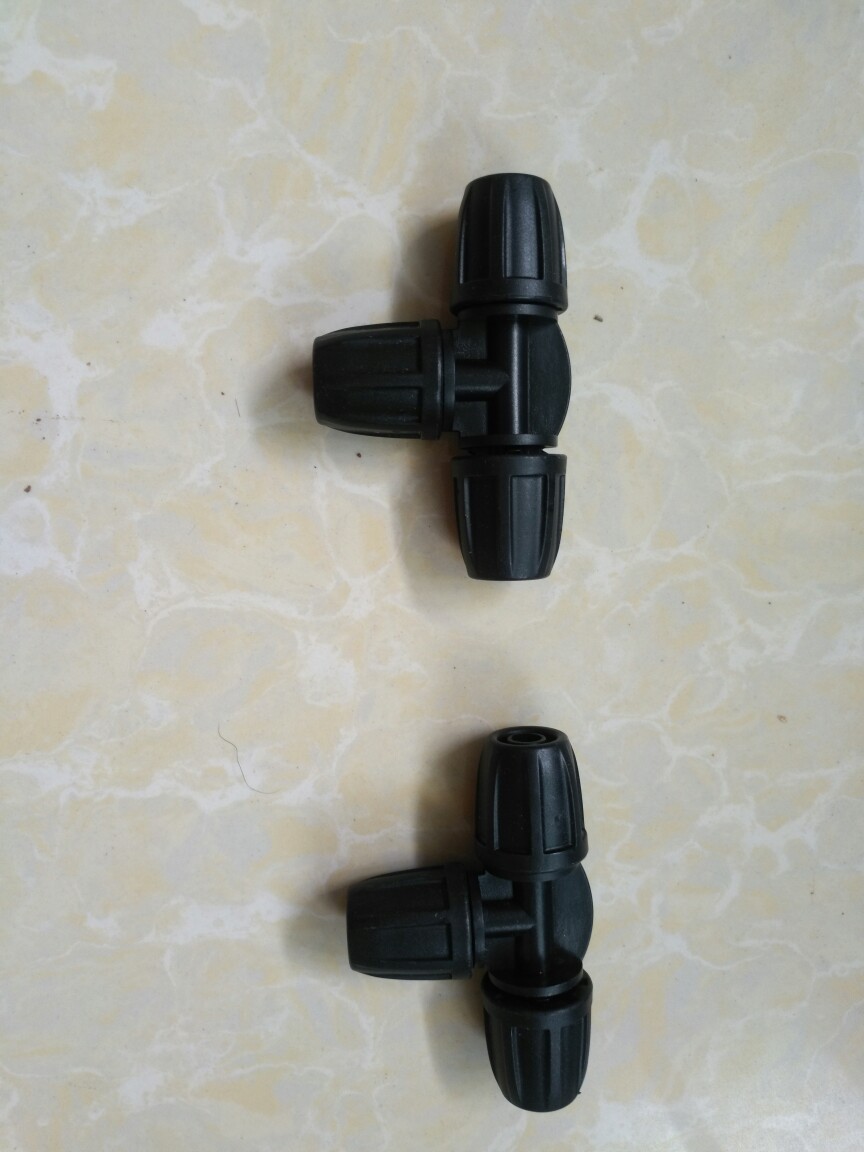

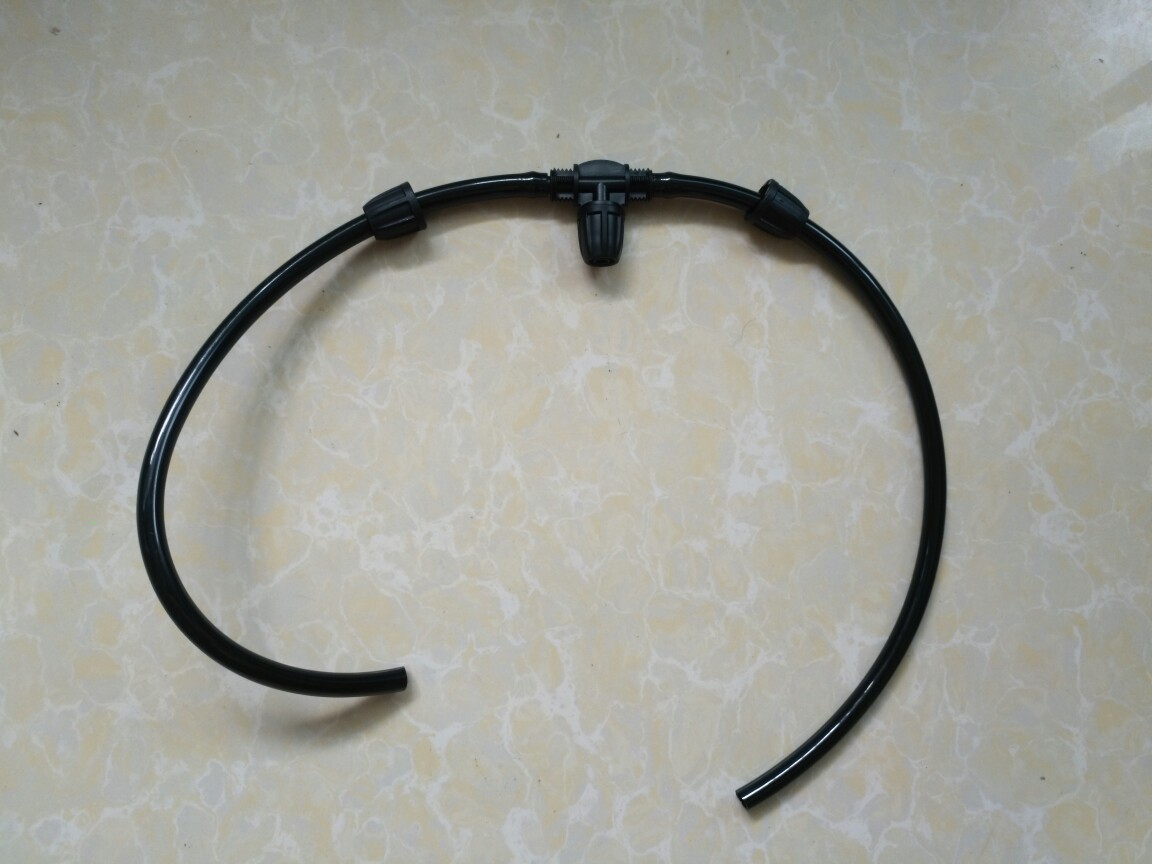

1、根据每个花盆的间距剪好8/11毛管,用三通连接起来(使用带镙母的管件防漏水性能更佳),8/11毛管与三通的连接处用结构胶涂抹做到滴水不漏。我的阳台种有十盆无花果、火龙果等,为减少每个喷头的水压力差异,选择了主管(8/11毛管)从室内出来后在第五、六盆中间安装一个三通,让水左右分流。

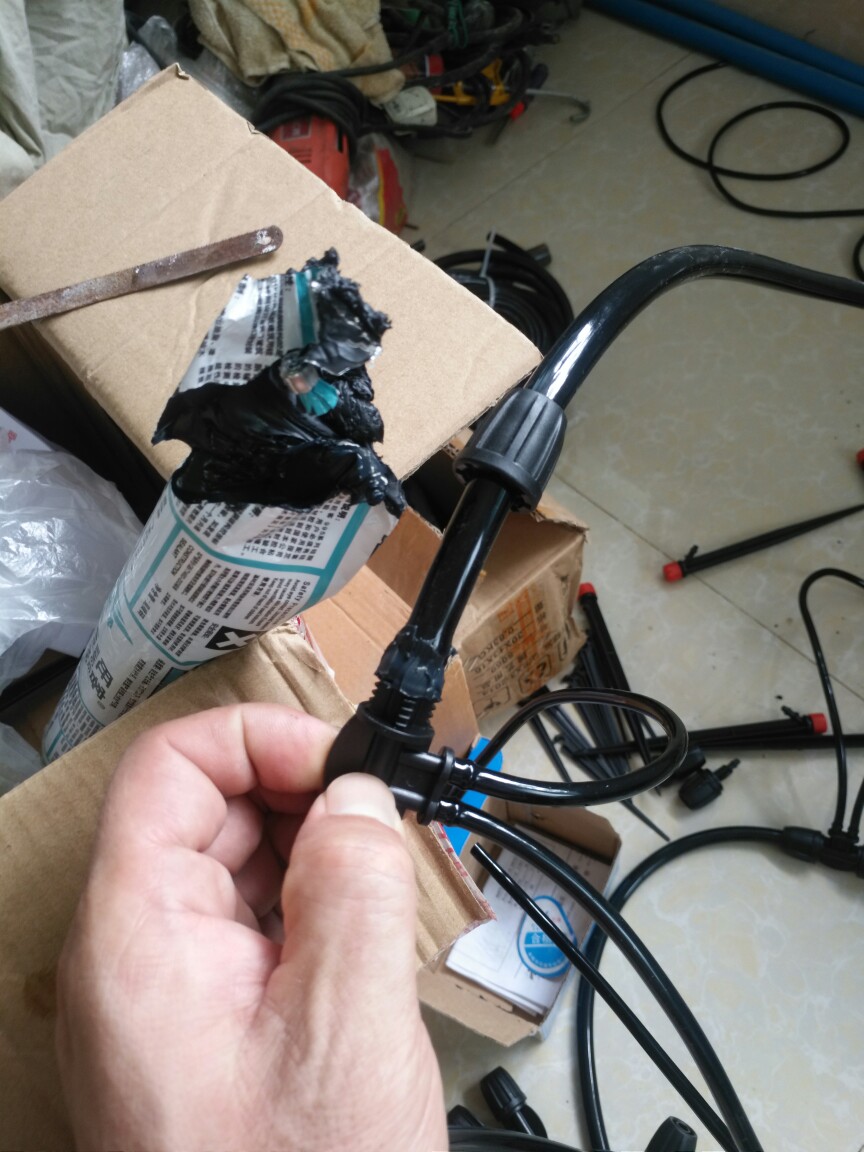

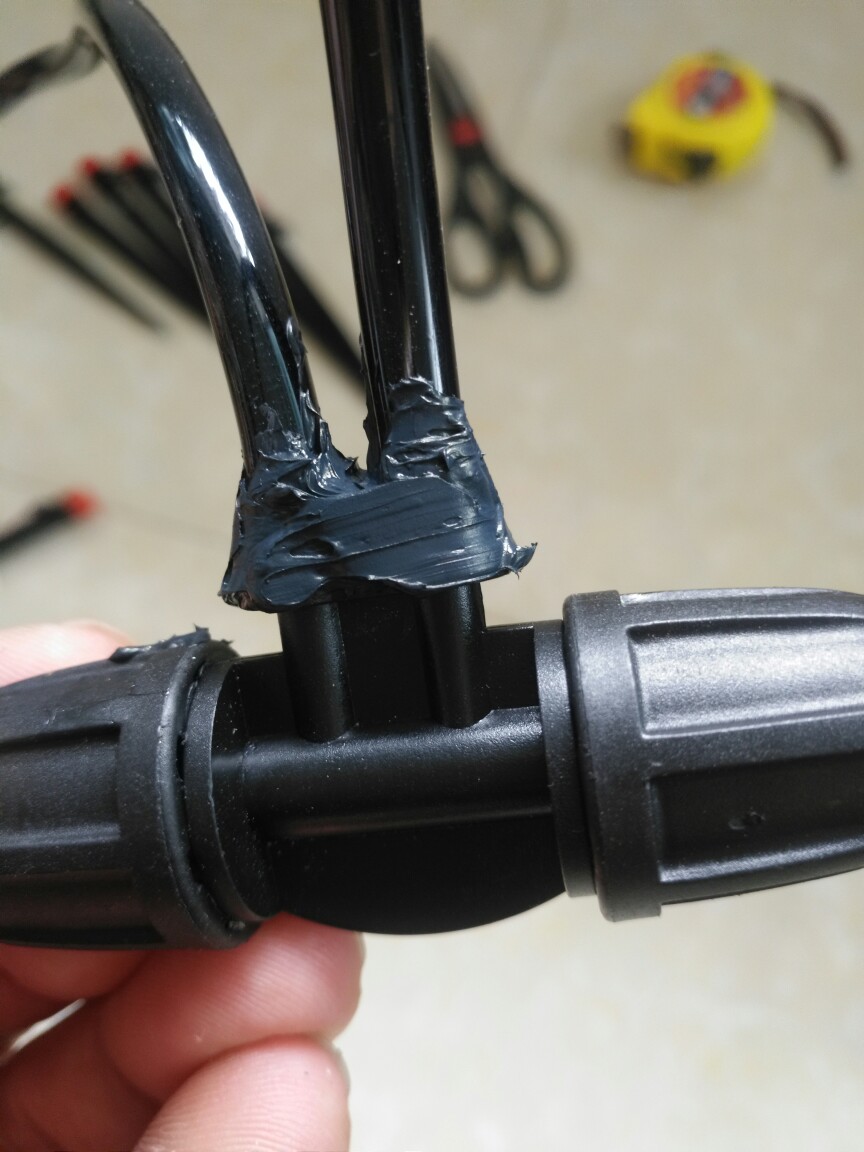

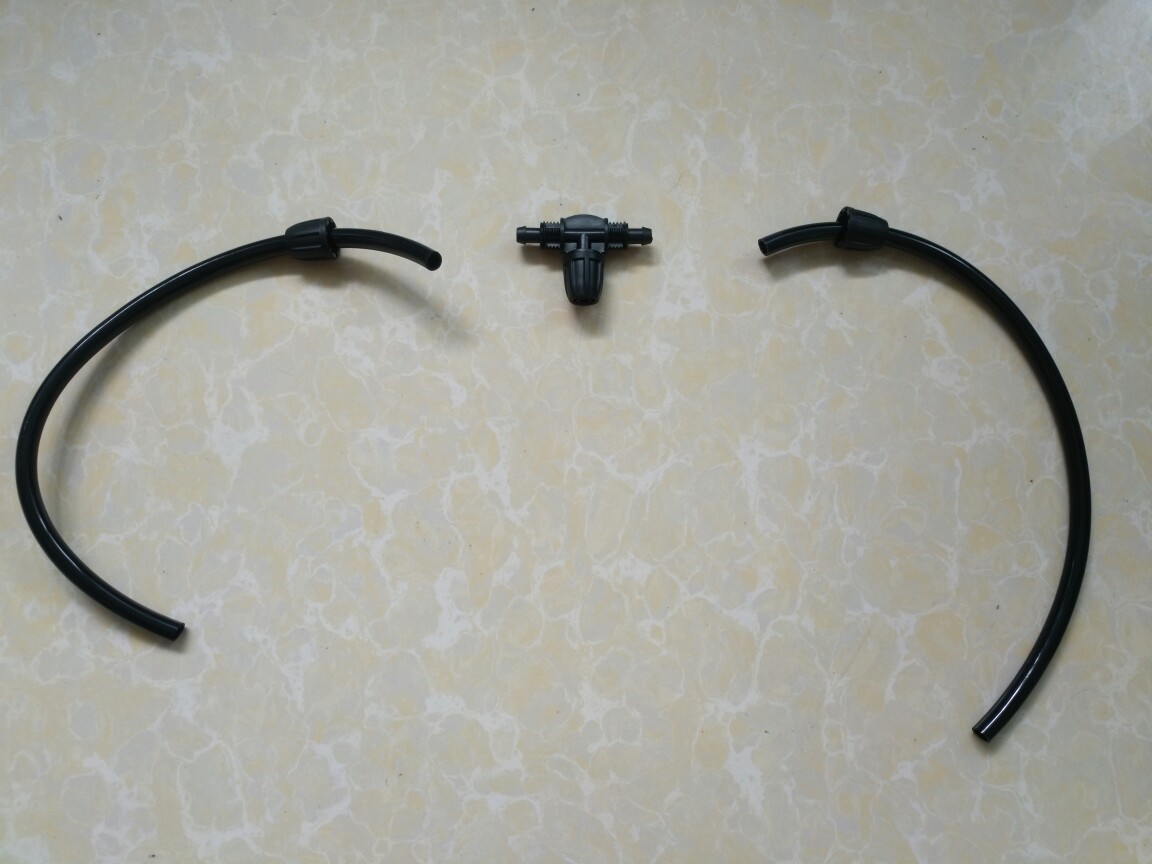

2、4/7毛管连接主管(8/11毛管)三通并在连接处涂抹结构胶。

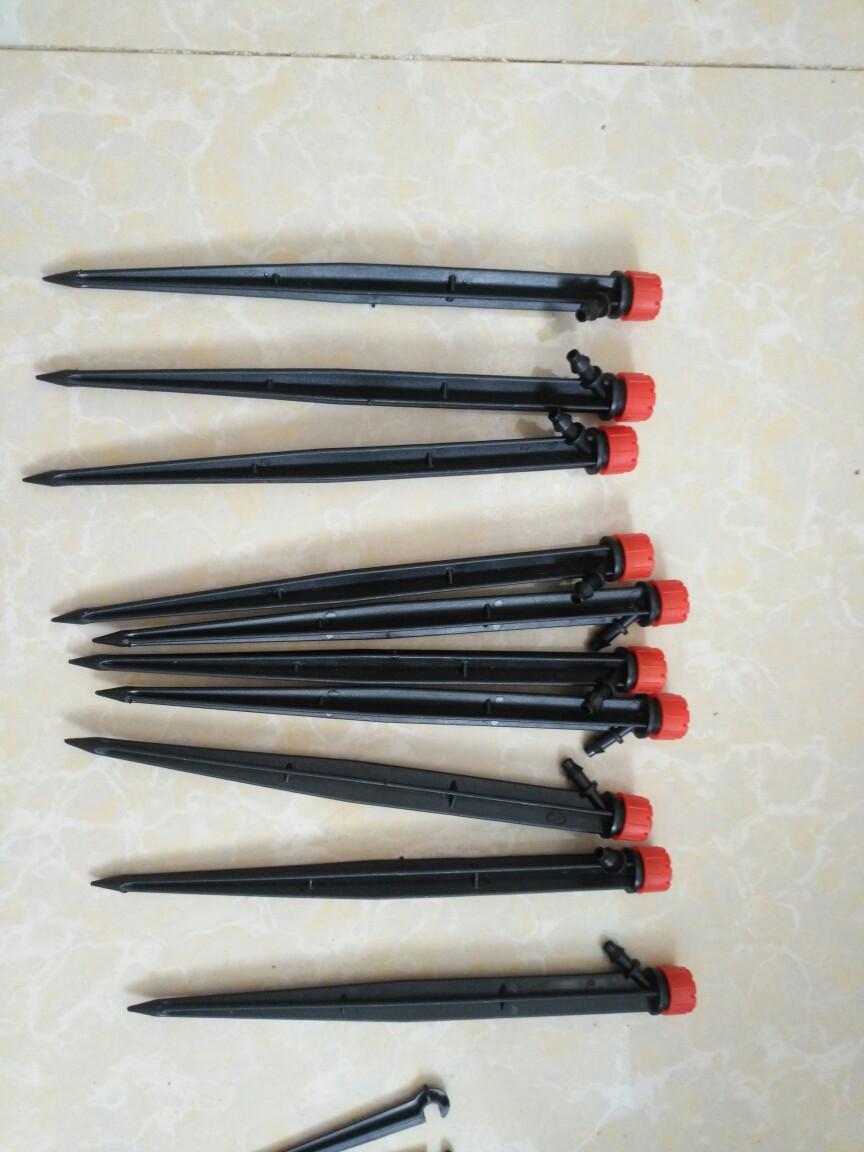

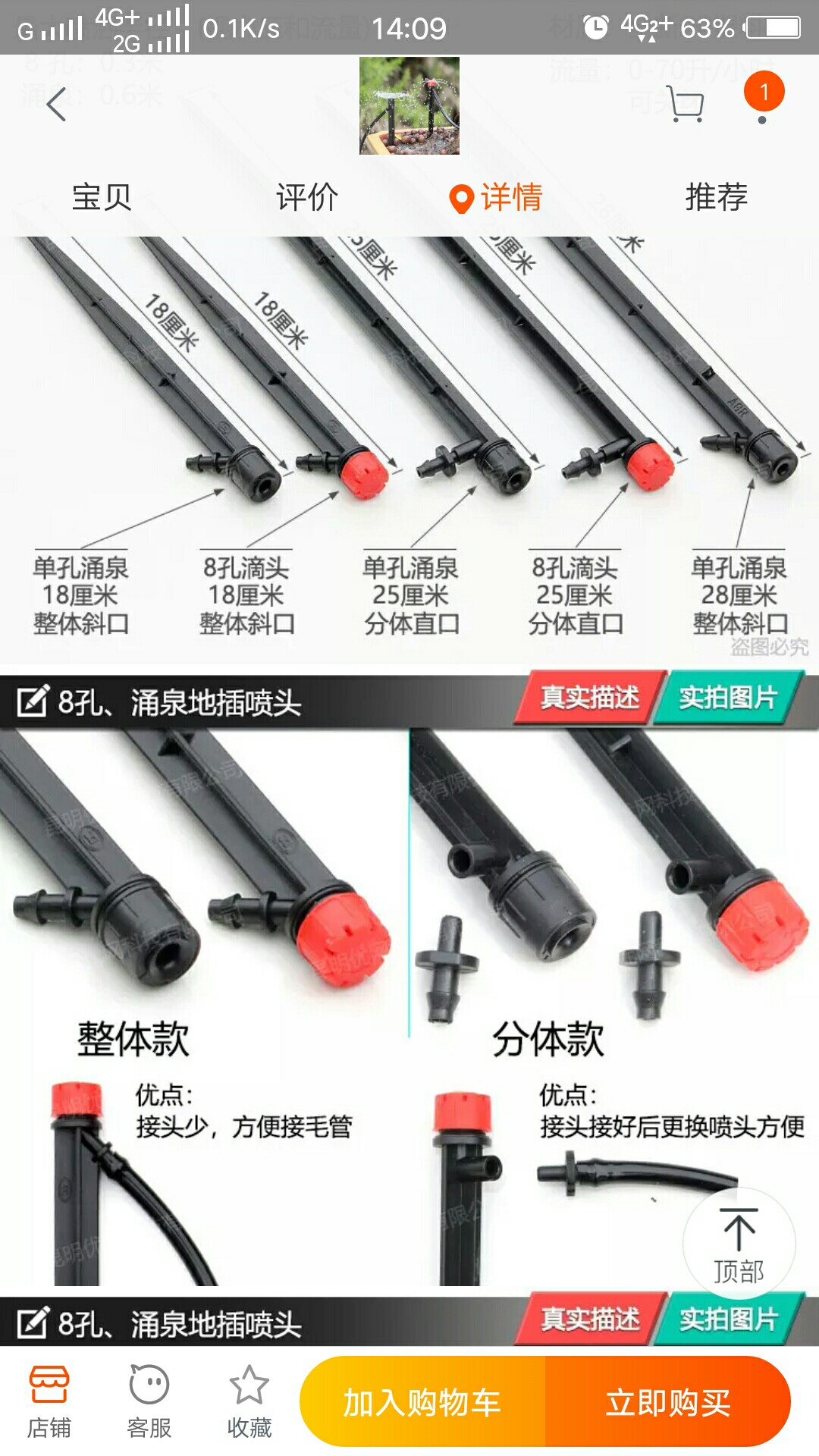

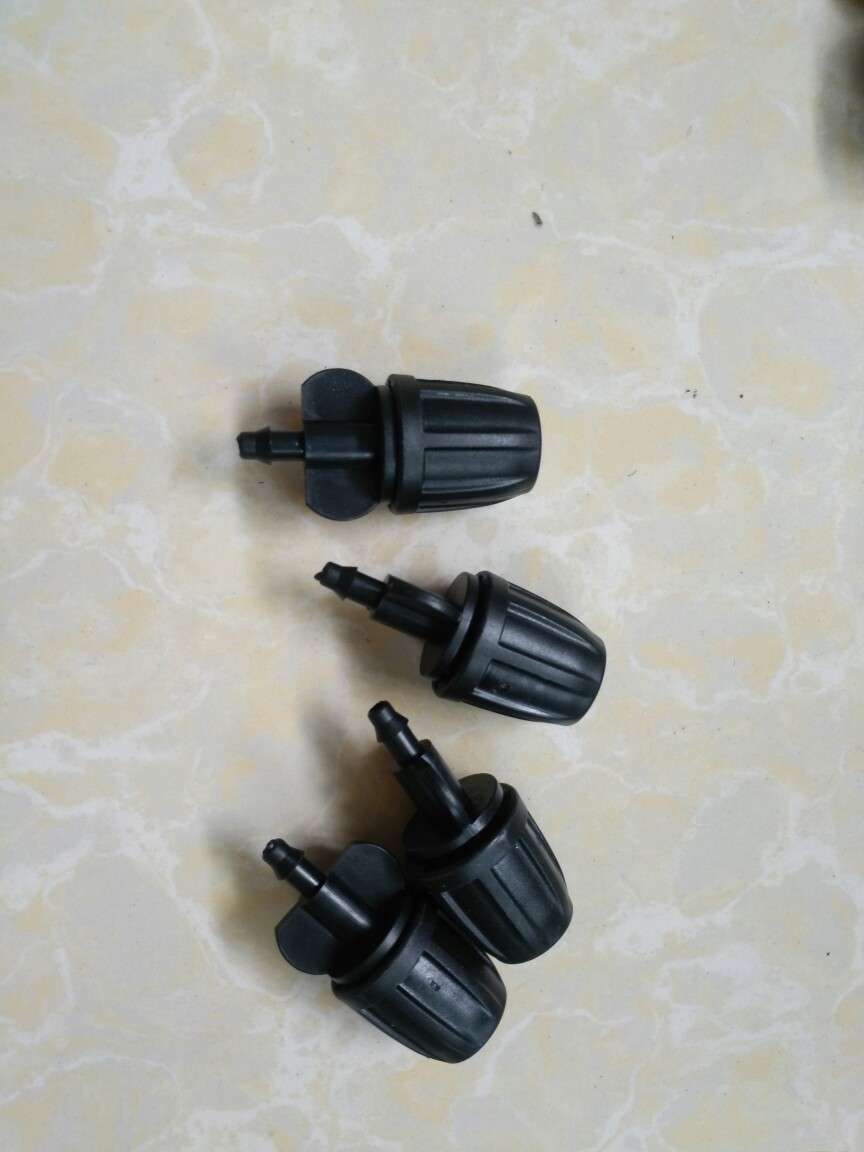

3、4/7毛管连接喷头并在连接处涂抹结构胶,下面两张图,其中喷头红色的是八孔喷头黑色是涌泉喷头,可以在喷头处旋转调节水量大小。

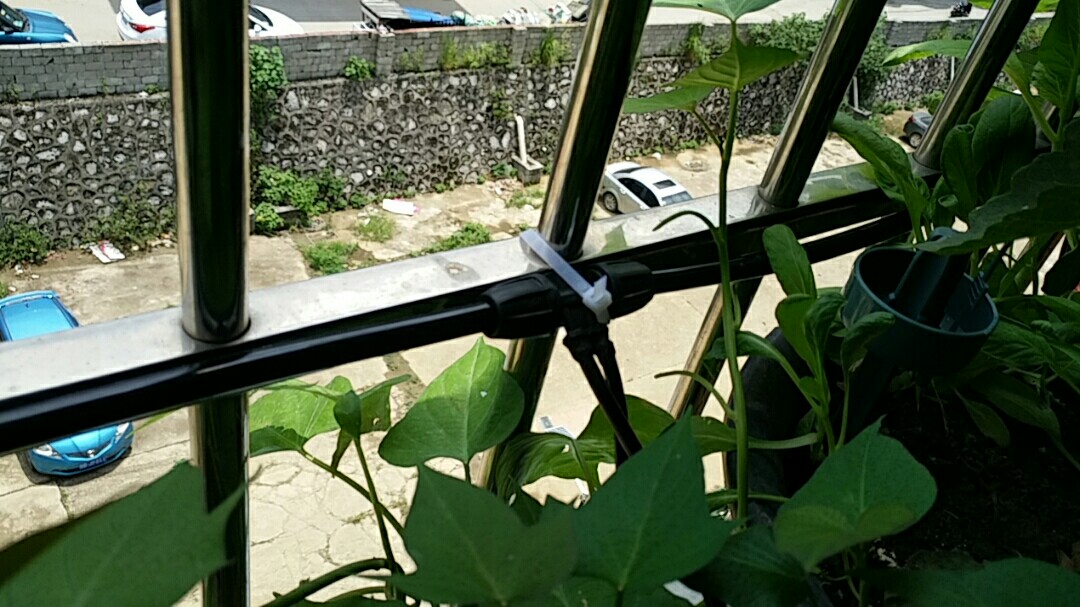

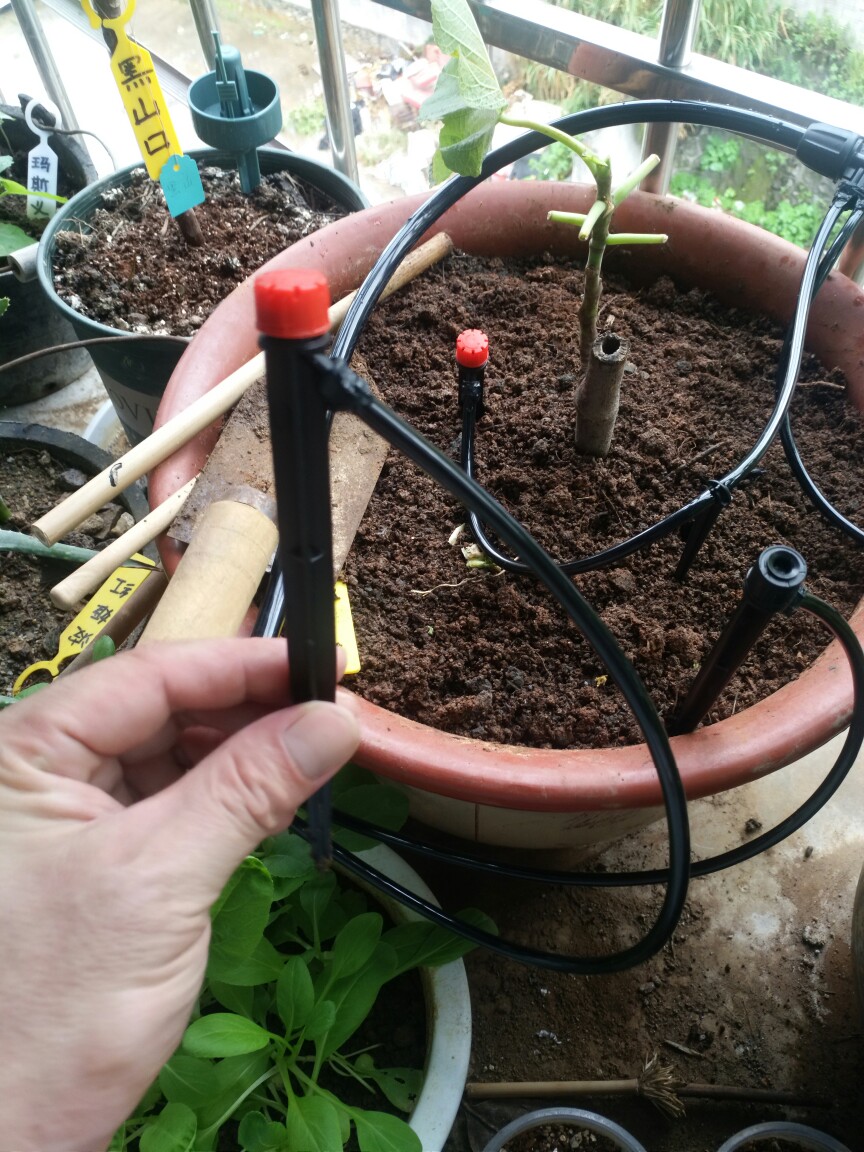

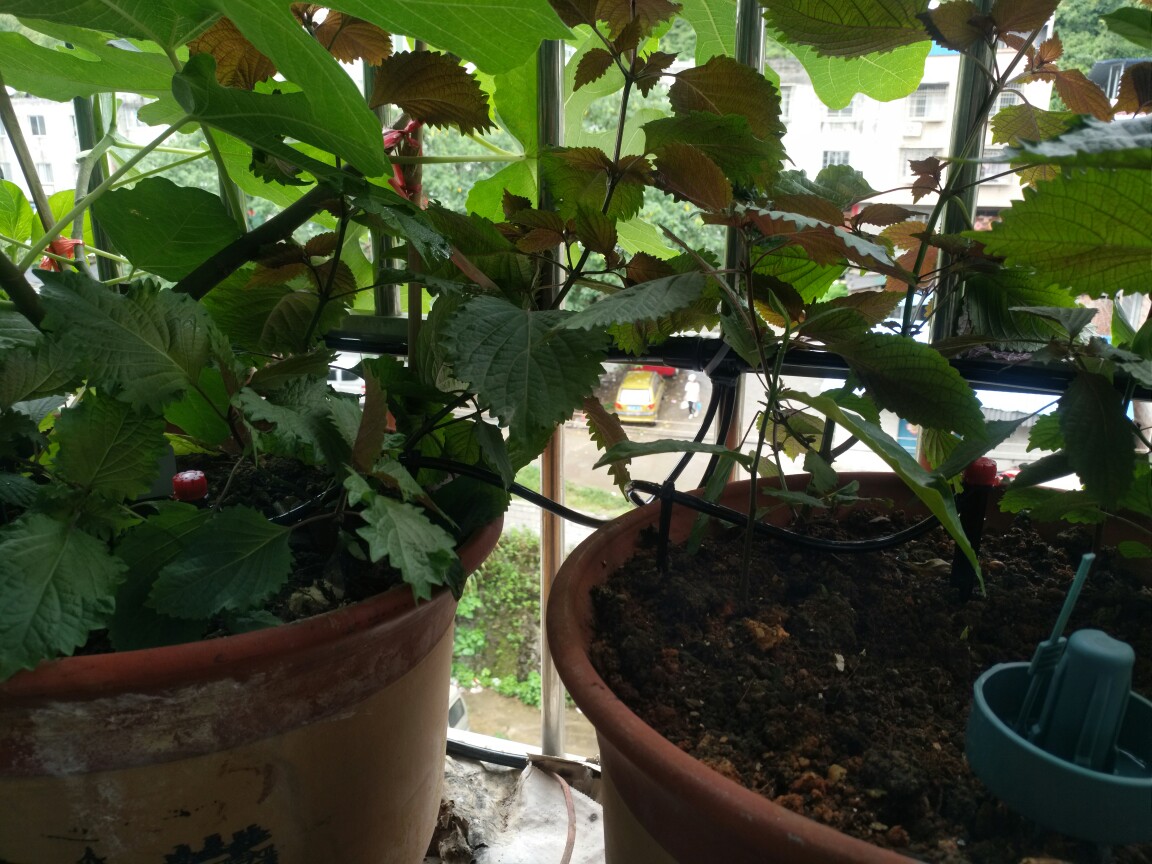

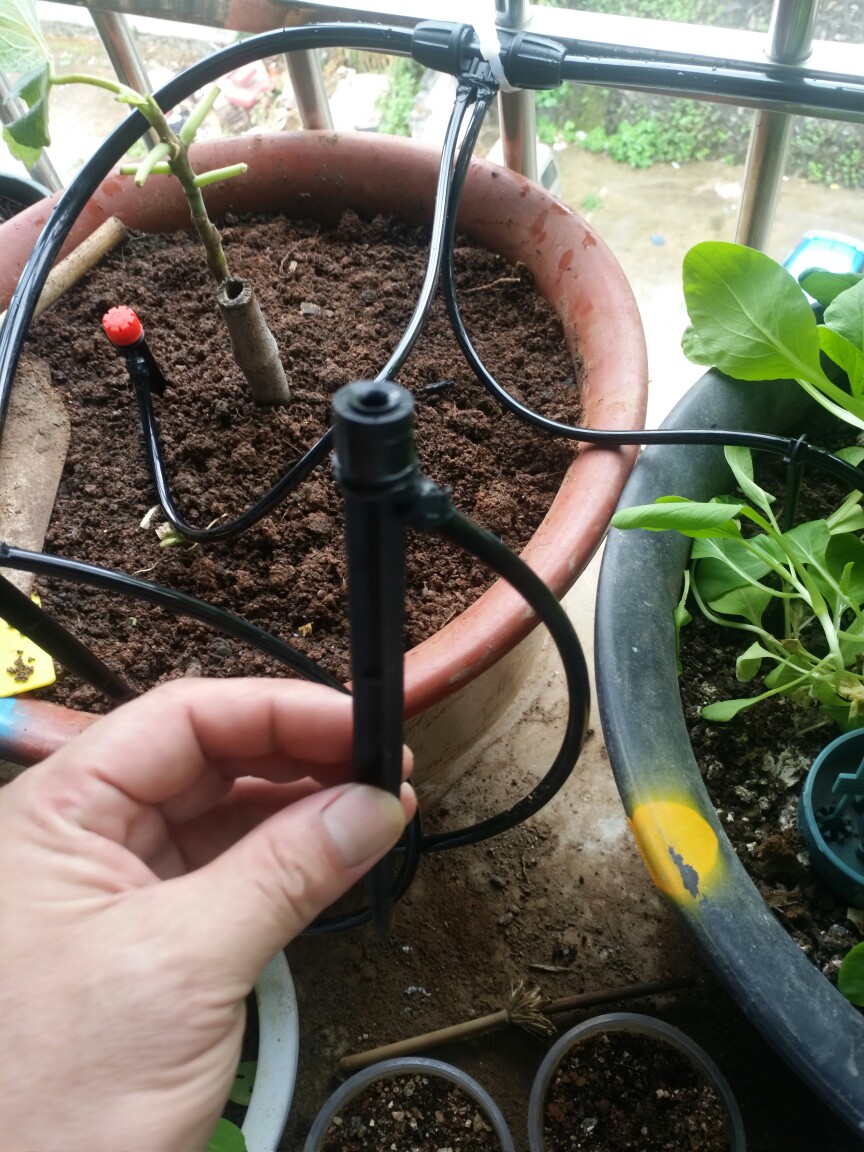

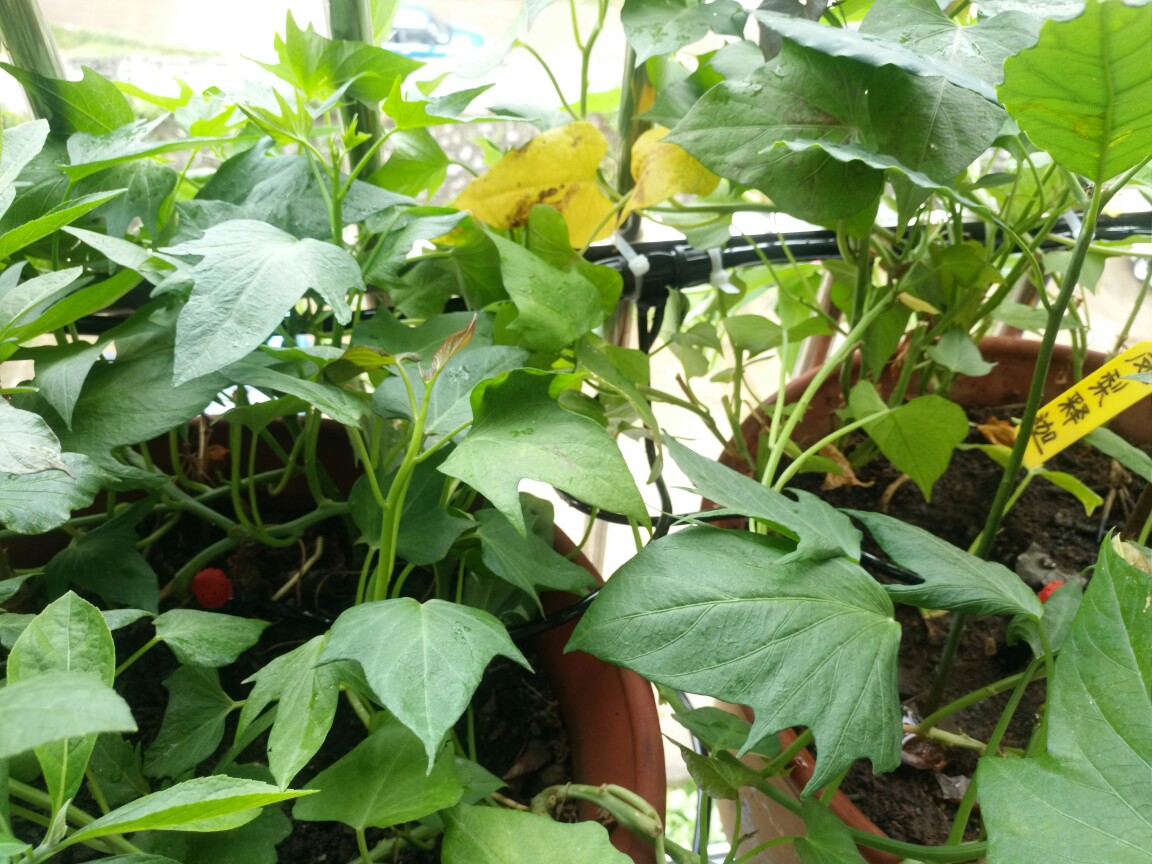

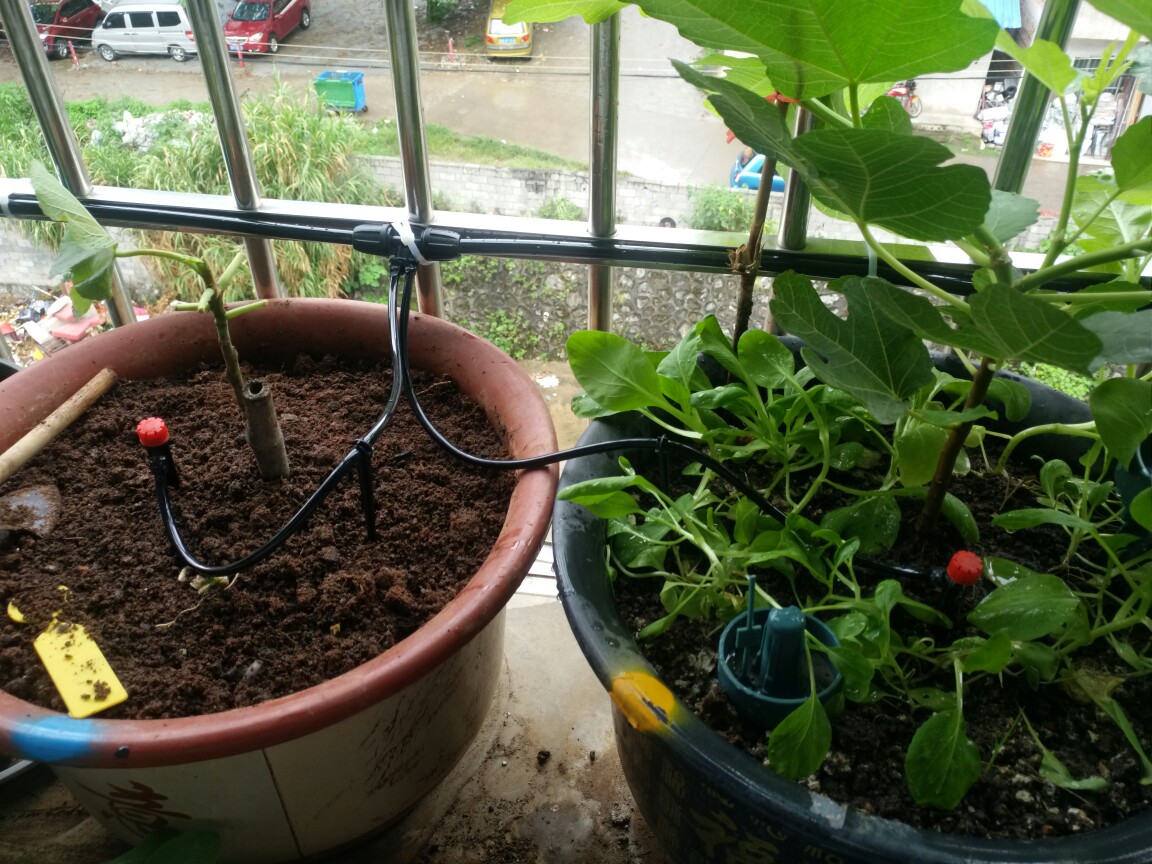

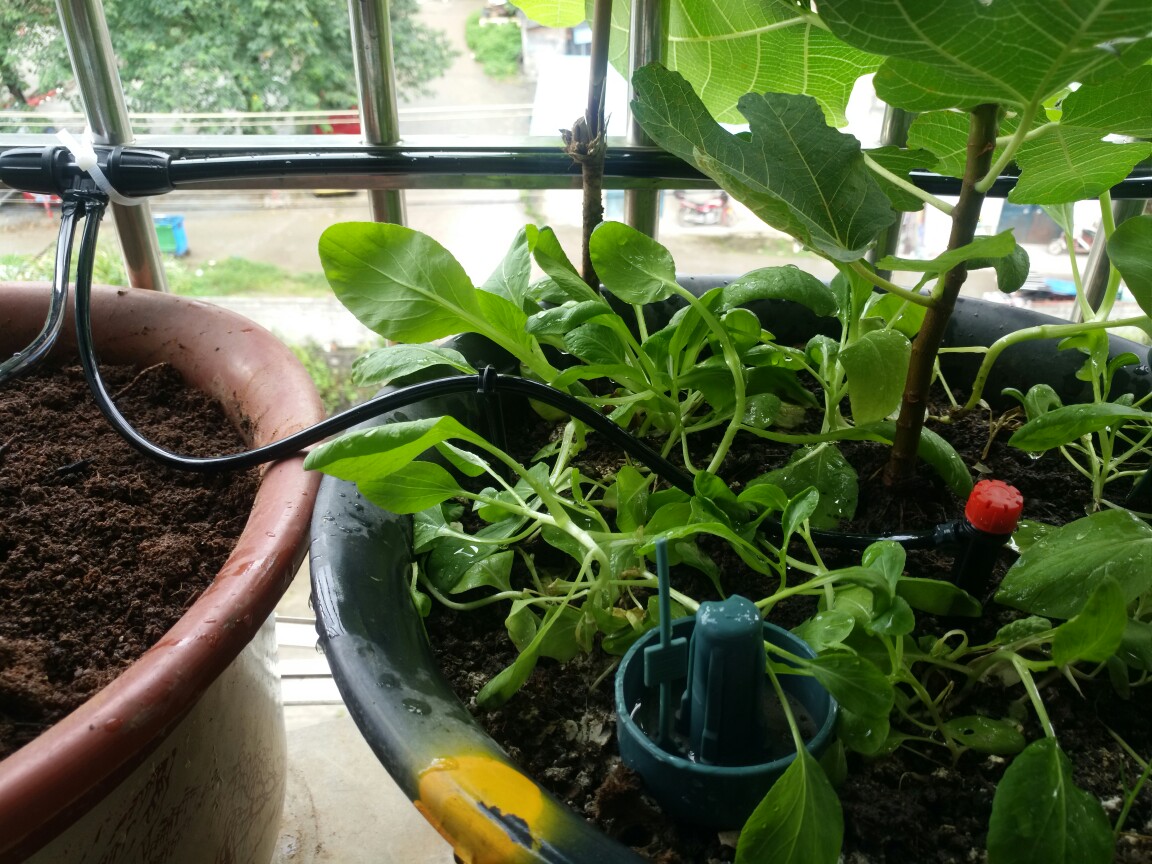

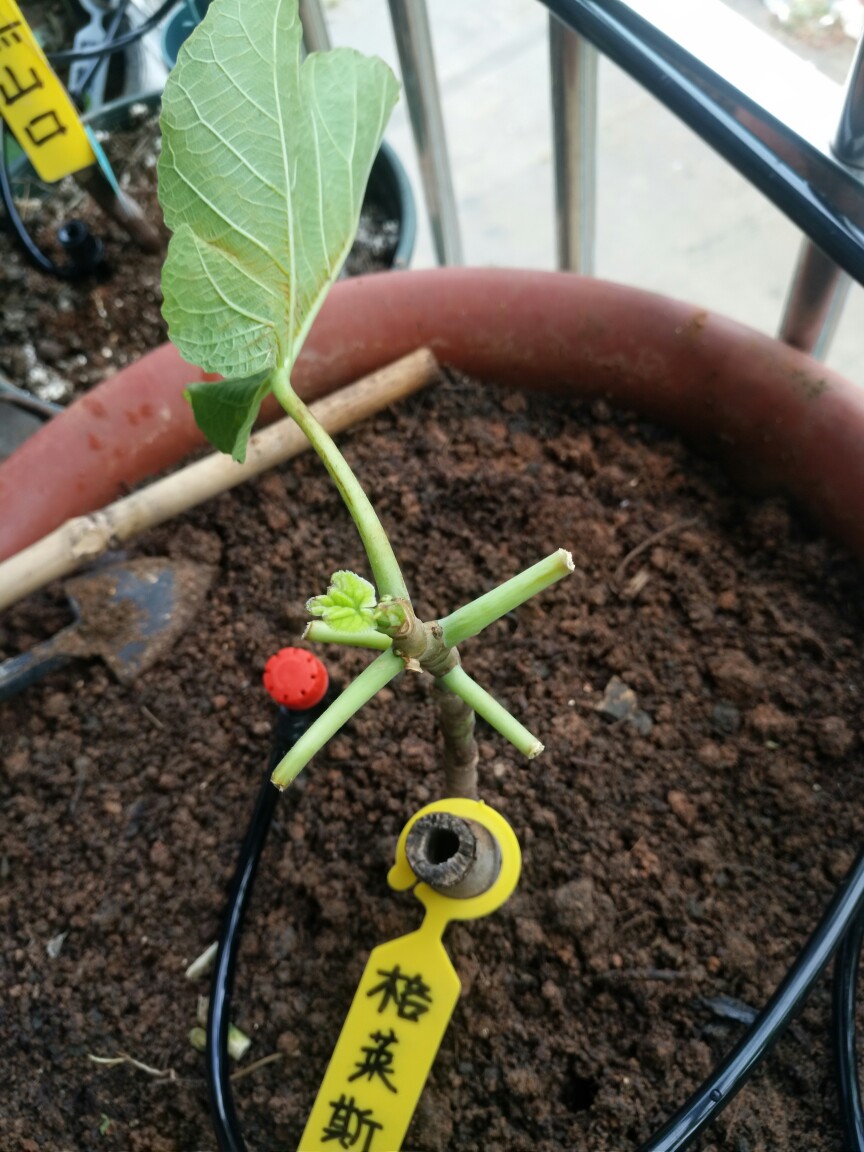

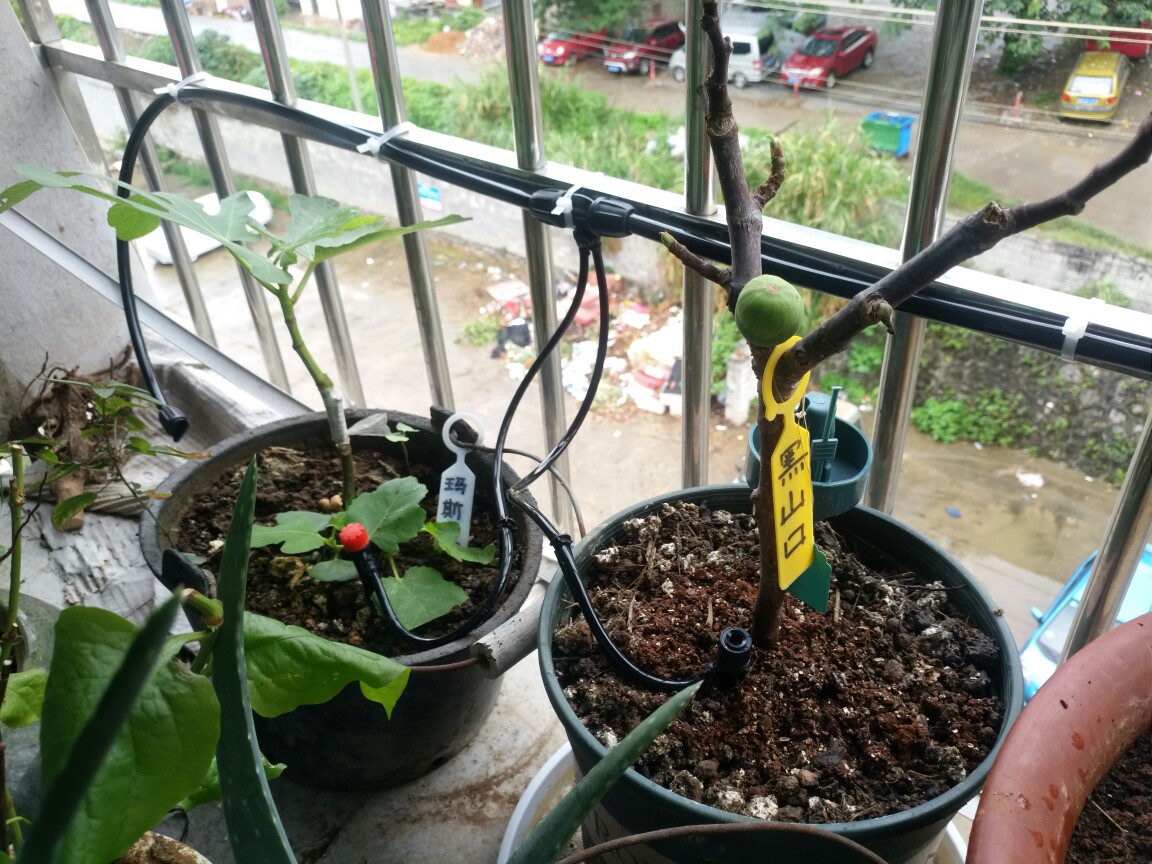

4、固定好8/11毛管并将喷头插入盆中,用管卡将4/7毛管固定在盆面比喷头略高一些防止水倒流盆外。

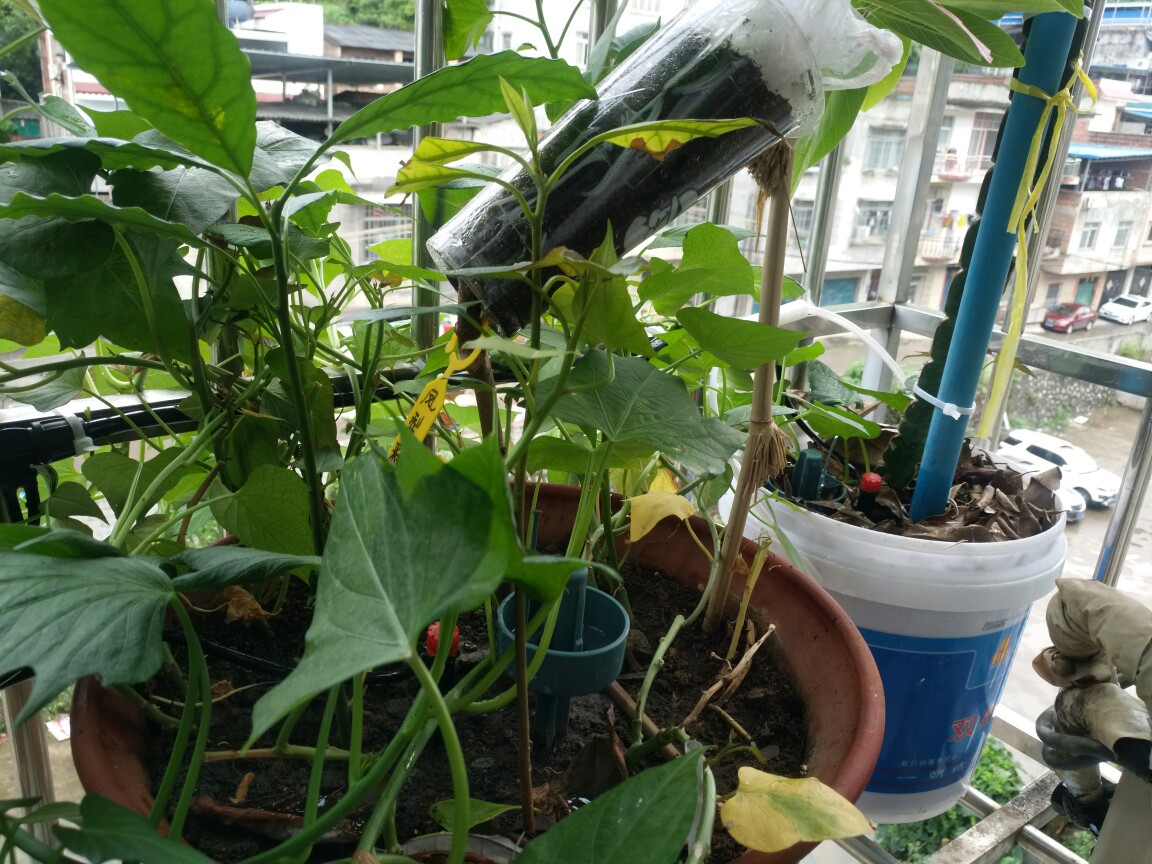

至此室外部分已经全部完工,耗时一个小时。

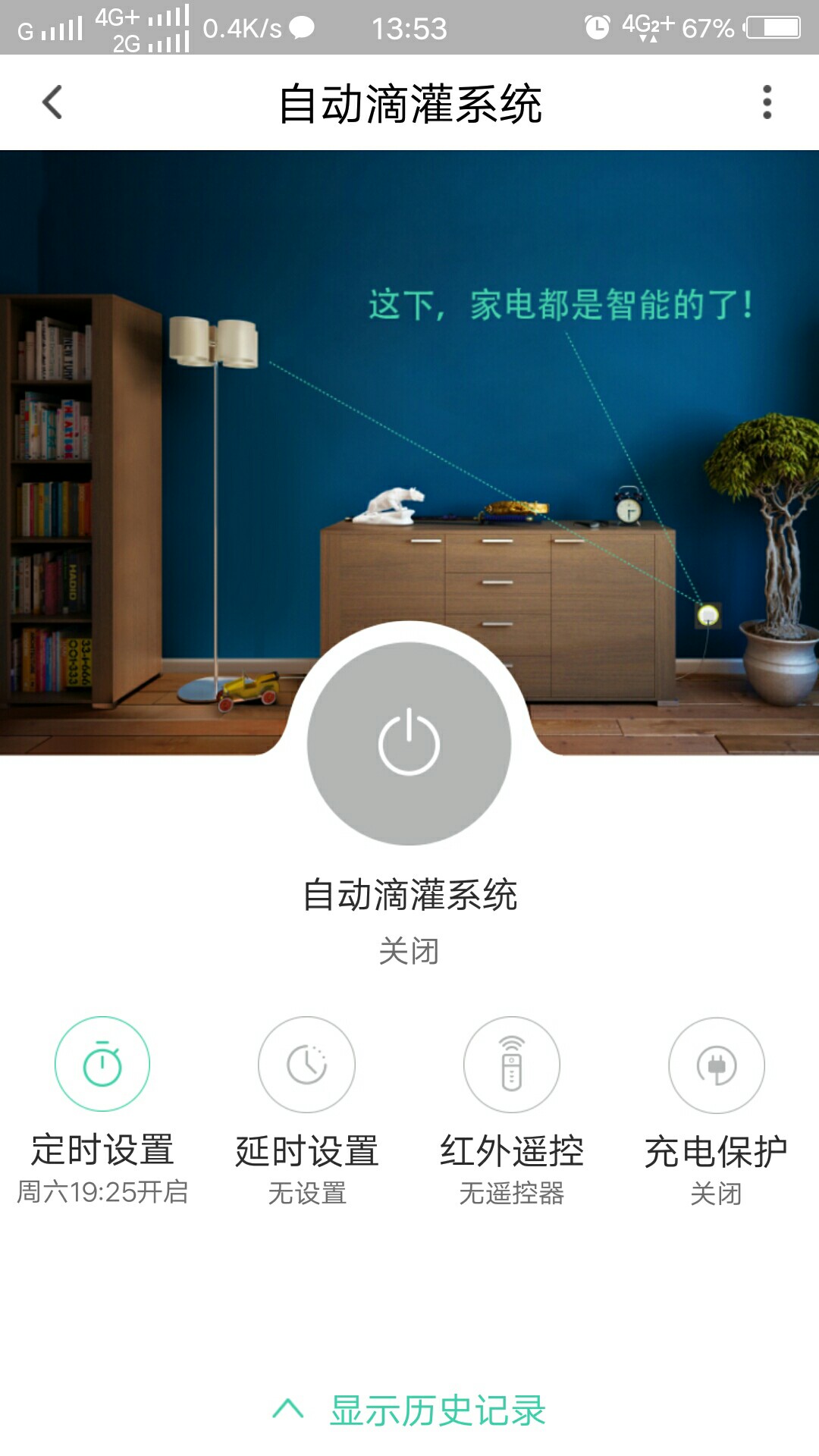

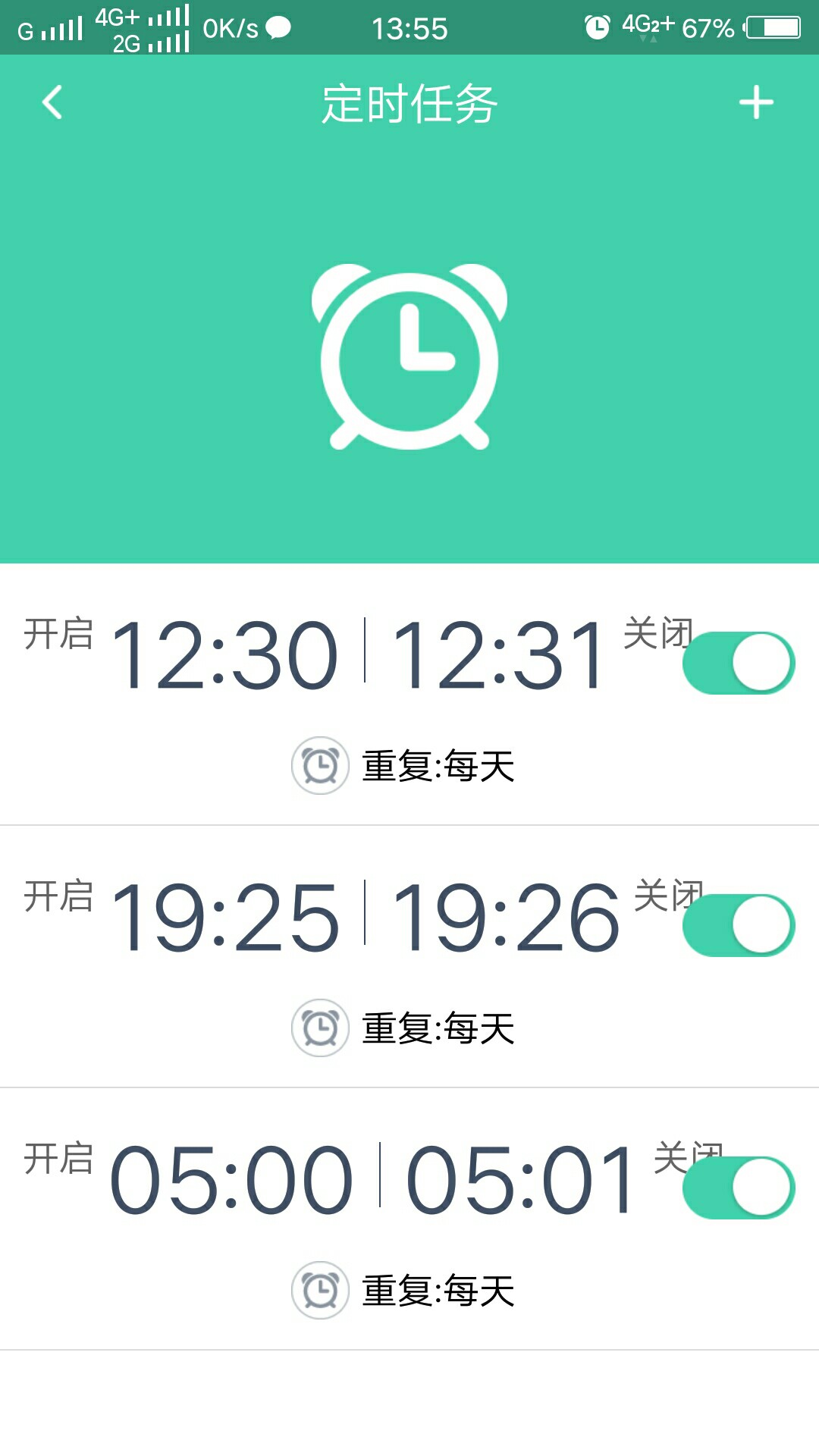

六、手机下载APP,接着智能插座进行联网,在手机APP进行设置每天定时自动滴灌的次数以及每次滴灌的时长,图中这款智能插座每组设置时间最低为一分钟最高为常开状态。

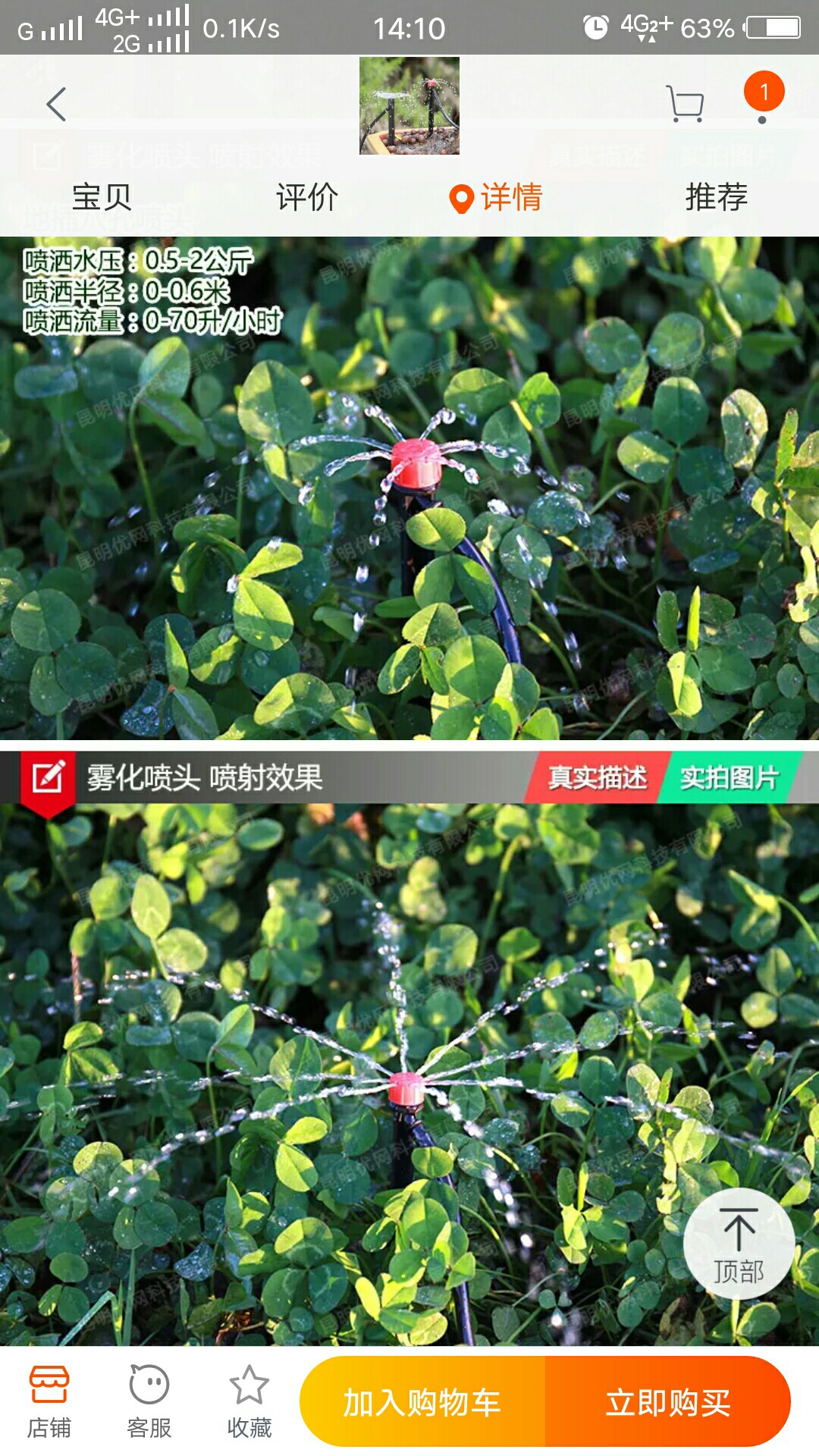

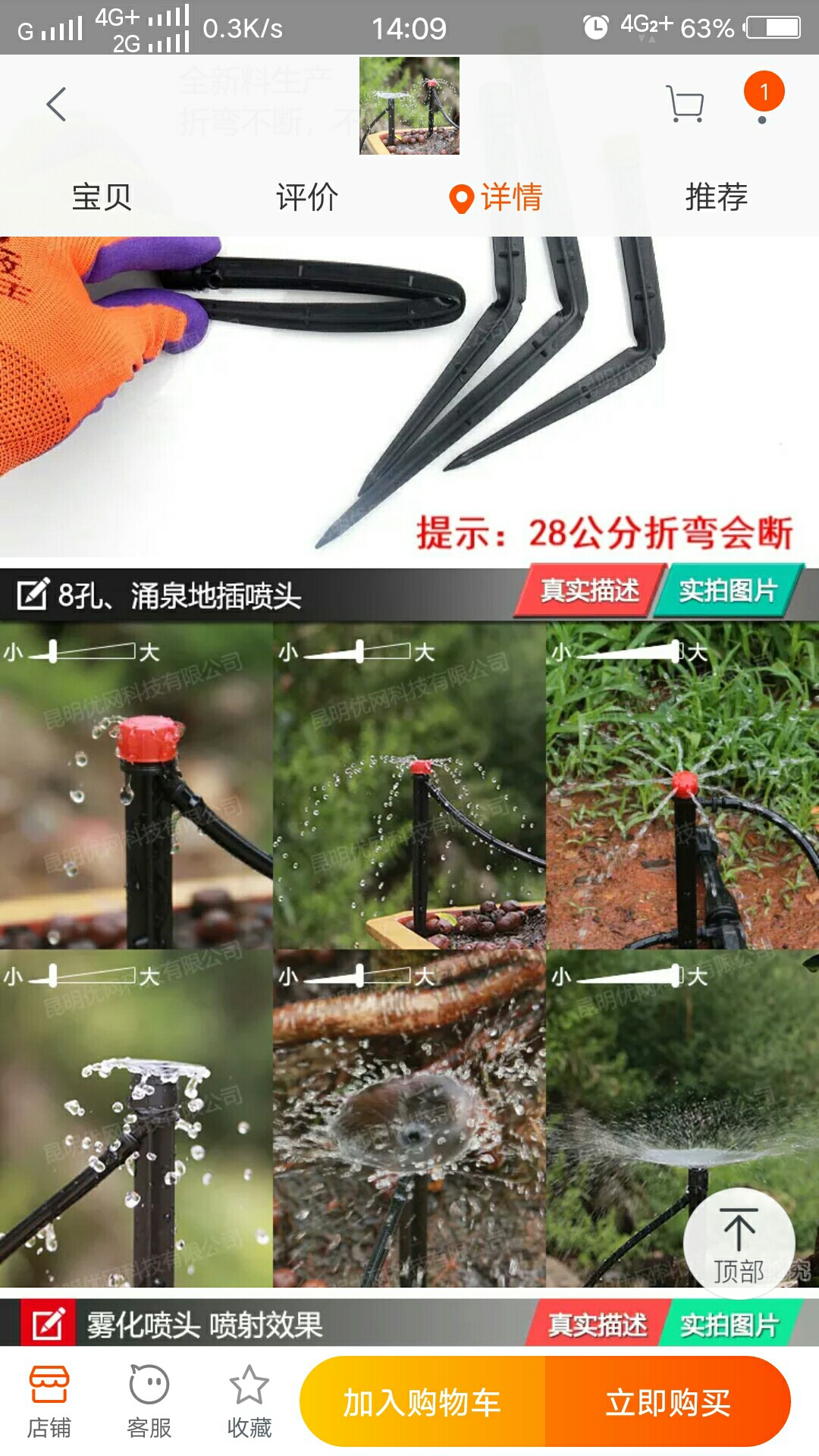

七、安装完毕,等待五六个小时之后结构胶干了就可以投入使用。上几张网络上的喷头效果图



八、实拍使用视频,出水量大小可通过喷头调节,每只喷头一分钟最大出水量大概一升左右,视水压而定。

九、以上都是自己亲自动手操作的图片,把过程记录下来供邦友们参考与借鉴,做得不好或是说得不对之处希望大家多多指教

评分

参与人数 2农币 +16 收起 理由
jjz + 8 精品文章!
网誓如梦 + 8 很给力!

查看全部评分

参加活动:0

组织活动:0

1万

帖子

1072 小时

在线时间

74

好友

★溉帮★五袋长老

Rank: 18Rank: 18Rank: 18Rank: 18Rank: 18

昵称
比利佛
UID
70926
鲜花
8385 朵
农币
22470 枚
居住地
浙江
专职
园艺爱好者
发表于 2018-8-4 14:41 | 显示全部楼层 来自: 中国山东青岛
这个 估计多少钱呢  总共

点评

200-250元之间可以搞定  详情 回复 发表于 2018-8-4 14:44
时间:快三年了 土地提供了果树生长的必须条件 有几株明显旺!但是我、我能把果树当做盈利生意耐心经营吗?
回复 支持 1 反对 0

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 14:44 来自手机 | 显示全部楼层 来自: 中国广西
belgium 发表于 2018-08-04 14:41
这个 估计多少钱呢  总共

200-250元之间可以搞定

点评

两百多块钱,大约多少盆啊  详情 回复 发表于 2020-5-10 09:50
一个小米wifi插座50元+洗衣机进水电磁阀10元左右+……总共不超过100,你的太复杂…麻烦  详情 回复 发表于 2019-6-21 08:24
又跟老铁学习了,非常详细,自己完全可以动手,明年一定搞一套。  详情 回复 发表于 2018-9-12 07:00
回复 支持 2 反对 0

使用道具 举报

参加活动:0

组织活动:0

6万

帖子

1736 小时

在线时间

64

好友

★万户侯★

Rank: 26Rank: 26Rank: 26Rank: 26Rank: 26Rank: 26Rank: 26

UID
247572
鲜花
121065 朵
农币
427761 枚
居住地
山东 潍坊 寿光市 营里镇
专职
园艺爱好者
发表于 2018-8-4 15:03 来自手机 | 显示全部楼层 来自: 中国北京

点评

谢谢支持  详情 回复 发表于 2018-8-4 15:24
时光静好,田园真趣。
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

3万

帖子

1077 小时

在线时间

17

好友

★万户侯★

Rank: 26Rank: 26Rank: 26Rank: 26Rank: 26Rank: 26Rank: 26

UID
218413
鲜花
66476 朵
农币
364390 枚
居住地
山东
专职
园艺爱好者
发表于 2018-8-4 15:05 来自手机 | 显示全部楼层 来自: 中国山东威海

点评

互相学习  详情 回复 发表于 2018-8-4 15:24
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2312

帖子

628 小时

在线时间

6

好友

大学四年级

Rank: 16Rank: 16Rank: 16Rank: 16

UID
284466
鲜花
7178 朵
农币
9832 枚
专职
园艺爱好者
发表于 2018-8-4 15:06 | 显示全部楼层 来自: 中国广西百色
我用的是欧时亚,不用接电源。

点评

我的也是不用接电源但是用一块大电池  详情 回复 发表于 2019-6-6 15:28
欧时亚经常出差错,定时开,定时关不了,水满金山  详情 回复 发表于 2018-10-11 14:24
这个怎么样,我也想弄一个  详情 回复 发表于 2018-9-11 14:34
哪里有卖?推荐一下  详情 回复 发表于 2018-8-10 15:05
有某宝链接么  详情 回复 发表于 2018-8-10 11:43
这个好,适合我  详情 回复 发表于 2018-8-4 16:05
用电源操控比较方便,成本较贵  详情 回复 发表于 2018-8-4 15:26
回复 支持 4 反对 0

使用道具 举报

参加活动:0

组织活动:0

3437

帖子

243 小时

在线时间

1

好友

大学四年级

Rank: 16Rank: 16Rank: 16Rank: 16

昵称
缺色彩虹
UID
289701
鲜花
8785 朵
农币
10793 枚
居住地
广东 肇庆 高要市 水南镇
专职
园艺爱好者
发表于 2018-8-4 15:08 | 显示全部楼层 来自: 中国广东中山
这个电磁阀只合适自来水等自带水压的水源.打算整一套时控开关+水泵的.

点评

这套比较适合阳台楼顶之类的  详情 回复 发表于 2018-8-4 15:27
回复 支持 1 反对 0

使用道具 举报

参加活动:0

组织活动:0

3671

帖子

819 小时

在线时间

5

好友

★溉帮★五袋长老

Rank: 18Rank: 18Rank: 18Rank: 18Rank: 18

UID
182392
鲜花
6725 朵
农币
19905 枚
居住地
安徽 滁州
专职
园艺爱好者
发表于 2018-8-4 15:13 来自手机 | 显示全部楼层 来自: 中国
我的水龙头离电源太远,有没有其它办法

点评

只能加电源线  详情 回复 发表于 2018-8-4 15:17
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:17 来自手机 | 显示全部楼层 来自: 中国广西
绿瘦红肥 发表于 2018-08-04 15:13
我的水龙头离电源太远,有没有其它办法

只能加电源线
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

1万

帖子

580 小时

在线时间

31

好友

★溉帮★六袋长老

Rank: 19Rank: 19Rank: 19Rank: 19Rank: 19Rank: 19

UID
274801
鲜花
17267 朵
农币
25551 枚
居住地
广东
专职
园艺爱好者
发表于 2018-8-4 15:19 来自手机 | 显示全部楼层 来自: 中国广东佛山
好复杂的样子

点评

其实不复杂,很简单的,只是分解得很细。安装只花了一个多小时,写个帖花了差不多一天时间  详情 回复 发表于 2018-8-4 15:30
回复 支持 1 反对 0

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:24 来自手机 | 显示全部楼层 来自: 中国广西
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:24 来自手机 | 显示全部楼层 来自: 中国广西

点评

不客气  详情 回复 发表于 2018-8-4 18:23
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:26 来自手机 | 显示全部楼层 来自: 中国广西
爱园艺008 发表于 2018-08-04 15:06
我用的是欧时亚,不用接电源。

用电源操控比较方便,成本较贵
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:27 来自手机 | 显示全部楼层 来自: 中国广西
wateryjs 发表于 2018-08-04 15:08
这个电磁阀只合适自来水等自带水压的水源.打算整一套时控开关+水泵的.

这套比较适合阳台楼顶之类的
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:30 来自手机 | 显示全部楼层 来自: 中国广西

其实不复杂,很简单的,只是分解得很细。安装只花了一个多小时,写个帖花了差不多一天时间

点评

辛苦了老乡!  详情 回复 发表于 2018-8-4 16:10
回复 支持 2 反对 0

使用道具 举报

参加活动:0

组织活动:0

1156

帖子

561 小时

在线时间

0

好友

大学毕业生

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

昵称
大豆
UID
292851
鲜花
14281 朵
农币
15573 枚
专职
园艺爱好者
发表于 2018-8-4 15:45 | 显示全部楼层 来自: 中国湖北武汉
楼主辛苦了,感恩学习中

点评

互相学习  详情 回复 发表于 2018-8-4 15:52
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 15:52 来自手机 | 显示全部楼层 来自: 中国广西
kkkch 发表于 2018-08-04 15:45
楼主辛苦了,感恩学习中

互相学习
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

1万

帖子

863 小时

在线时间

19

好友

★溉帮★七袋长老

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

昵称
水果我都爱
UID
276070
鲜花
40048 朵
农币
58473 枚
居住地
河北 保定 新市区
专职
园艺爱好者
发表于 2018-8-4 16:03 来自手机 | 显示全部楼层 来自: 保留地址
我买了一套现成的,安装简单些!

点评

我也准备买现成配套好的,您在哪家买的?好用不?  详情 回复 发表于 2018-8-6 10:14
自己选择的质量应该会好些吧。  详情 回复 发表于 2018-8-4 16:09
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

3671

帖子

819 小时

在线时间

5

好友

★溉帮★五袋长老

Rank: 18Rank: 18Rank: 18Rank: 18Rank: 18

UID
182392
鲜花
6725 朵
农币
19905 枚
居住地
安徽 滁州
专职
园艺爱好者
发表于 2018-8-4 16:05 来自手机 | 显示全部楼层 来自: 中国
爱园艺008 发表于 2018-08-04 15:06
我用的是欧时亚,不用接电源。

这个好,适合我
回复 支持 反对

使用道具 举报

参加活动:0

组织活动:0

2万

帖子

704 小时

在线时间

0

好友

★溉帮★八袋长老

Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21Rank: 21

UID
289094
鲜花
48042 朵
农币
78969 枚
 楼主| 发表于 2018-8-4 16:09 来自手机 | 显示全部楼层 来自: 中国广西
塔里 发表于 2018-08-04 16:03
我买了一套现成的,安装简单些!

自己选择的质量应该会好些吧。
回复 支持 反对
