变废为宝自制小面积手工单株深施肥工具

半亩葡萄

《土壤农业化学》版按：

       鼓励创新，鼓励探索！
加精是因为本版倡导多角度看待技术问题，并非支持本帖子的所有的论述，好坏请读者自己甄别。




因为很多肥料要求深施，而用普通铲子挖洞工程太大费力费时（虽然打洞可以用洛阳铲等类似工具），对根系损伤大。
之前有了解过施肥枪，不过那个要掏钱买的，而且仅限于施液肥，且可能堵塞喷头，小面积使用也没必要添置。
所以想着利用废品做个类似针筒的打洞工具，好处是施肥后可以把之前掏在管子里的泥巴推出到土里原来的位置，相当于深施后盖土了。多余材料正好做了个施肥器，算是一举双得。

原材料就是一把常见的废掉的压水型拖把（如图1，用到的是其中数字2和4这两截一粗一细的不锈钢管），一截笔直且直径合适的竹子或木棍，一截直径合适的软管，一个矿泉水瓶，一段胶带。
工具就是钳子、螺丝刀、锯子和打火机。


（图1）

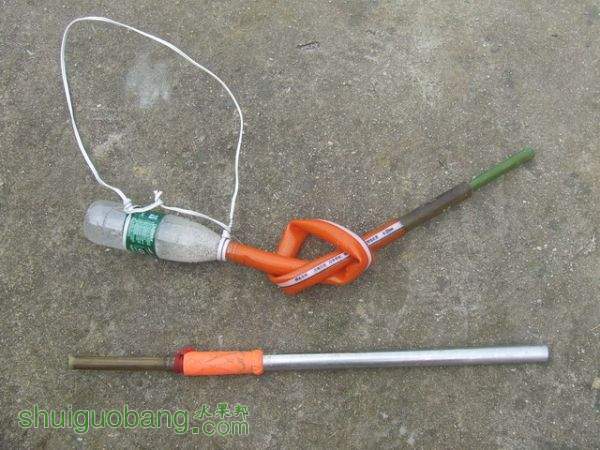

图2是施肥的工具半成品，可以避免手接触肥料的不适，同时可以比手撒施更精确的控制用量。图中小矿泉水瓶可以根据需要换成2升或者更大容量的，同时可以用绳子绑住背在肩上或背上，胶管在手容易操作的地方可以加个夹子控制流量，胶管的长度可以根据身高留长一点，调整好后保证不用弯腰用一只手就可以施肥了。
钢管用的是图1数字4那一段细钢管，因为与图1数字2的那一段被图1数字3的塑料圈卡住出不来，需从另一头取出来，所以用锯子把图1数字1的手柄锯掉一点（图3是锯掉一点头的样子，挂拖把的洞那一部分没了）。取下之后，同样用锯子把堵细钢管的塑料头子处理掉（这个时候需要用到火烧的方式，使卡在管子中的那一截变软，图2中数字1的位置钢管表面变黑了是因为烧过的原因）

（图2）

图3就是打洞工具了。
因为把图1数字3（其实也可以用这里做手柄的）锯开才发现粗钢管上有一个内缩的环（这一段内径缩小），而用这一头去取土，会导致插土里时比较费力，且不容易插深。补救办法是把手柄（图1数字1）调个头。因为手柄装的很紧且无法用热胀冷缩的方式取下来，只能把手柄斜着锯开一条口子（沿手柄螺旋形锯）就能取下来，而之后这个手柄装上依然很紧。

（图3）

竹子需要把大部分节（图3中除了数字2的节）削平整一点，而留下的数字2这个节，正好起到卡住竹子不再往下面掉的作用（如果是用木棍则需要加一个环）。
做完这一步我进行了一下实验，结果发现，用久了以后，泥里的沙子会卡在不锈钢管与竹子之间的缝隙，导致越用越难推动，所以如图4，在头部用胶带缠了一个活塞，这样子缝隙很小了，沙子也能推掉，不过因为做完后地里下大雨没法继续，没检验效果（东西放乡里没带回）。
另外，图3数字3的位置，离数字2所在的节10cm位置用小刀环剥了2mm的一个圈，这样子打洞时竹子被顶到露出这个圈，表示土里面已经插下去约10cm了（用“约”是不排除正好插到一个空洞里面没那么多泥土把竹子活塞顶上来）。


（图4）

小结：
1.打洞器的缺点是不够长，需要弯腰才能操作，从省工的角度只能考虑将来用什么加长了。同时打洞器需要两个手配合，如果能想办法一个手操作就能跟施肥器配合了（或者考虑施肥器的开关可以用身体别的部位操作？），或者做个打洞与施肥合二为一的工具，提土但没出土前就施肥，这样子就更高效了，当然这只是个设想。
2.竹子做的推杆不是很圆直，活塞也没经过实践考验，估计需要改进。
3.施肥器的瓶子可以换成大袋子背背上，就不局限于小面积施肥了。
想到的和没想到以后回乡里试验了改进了再更新吧。

行走的快乐

不管发明的东西好不好用，这种能花心思去研究的人一定要赞一个

行走的快乐

对我如何制作一个灌根装置很有启发作用。

半亩葡萄

行走的快乐 发表于 2015-5-19 11:13
不管发明的东西好不好用，这种能花心思去研究的人一定要赞一个

谢谢支持

大家乐同享受

赞一个，顶起。

半亩葡萄

行走的快乐 发表于 2015-5-19 11:16
对我如何制作一个灌根装置很有启发作用。

我这个打洞器可以斜着插入土里，也就是越到地底下，离根越近

415066691

只要用心，就会有收获，支持楼主

fhzf4321

非常好的发明

半亩葡萄

大家乐同享受 发表于 2015-5-19 12:22
赞一个，顶起。

谢谢

半亩葡萄

415066691 发表于 2015-5-19 13:20
只要用心，就会有收获，支持楼主

谢谢支持

半亩葡萄

fhzf4321 发表于 2015-5-19 15:21
非常好的发明

谢谢

家有一亩三分地

赞一个

半亩葡萄

家有一亩三分地 发表于 2015-5-19 19:46
赞一个

谢谢

半亩葡萄

呵呵，谢谢版主加精，看样子下次回乡里需要把后续的使用和改进过程也记录过来

鑫鑫果农

有孩子打水战的不锈钢管～和这个差不多

半亩葡萄

鑫鑫果农 发表于 2015-5-21 10:06
有孩子打水战的不锈钢管～和这个差不多

任何身边废弃不用的材料都是可以的。
像施肥器前面不锈钢管用塑料管代替也没问题，也许大家翻一翻身边的东西，会有比我这个废拖把更适合自己的材料。

zxs72

鼓励发明，改善生活。

北京老张

再接再厉以图鼓励

fls

期待你的发明早日完成！

半亩葡萄

谢谢大家的鼓励和赞美，因为时间关系，以后这类话就不一一回复了，还是希望多听听大家的意见建议。
网上其实也有类似结构施固体肥的工具，价格也就几十块钱，其先进的工业化设计生产有很多便利性（譬如更舒适且一体化的操作感，更精确控制施肥量等等，这些都是我可以参考的----只是我做这个只是就地取材，并没有打算商业化），但目前缺点卖家也提到了（可能将来人家也会改进），譬如对使用者身高有限制，硬土需要先翻土、粘土不能用（感觉如果只是用一根杆子通过在土里挤开一个洞，会使得土壤变紧，所以跟打洞提土的方式还是有区别的，且打洞提土对土质没有要求，且可以把洞打得更深）

既然想要延长打洞器省弯腰的工，最常见的办法就是像接水管一样接个双通，但是跟之前钢管尺寸匹配的双通不好找。
目前只想了两套简易方案（也就是不额外花钱的），都是用农村常见的竹子或木头的。而活塞推杆都用不用弯腰就能握住的长竹子。
一套就是手柄换或外套粗一点的竹筒（用木头墩子开个洞也行）。跟大部分商业设计一样采用脚踏竹筒的方式推动前面的不锈钢管深入地下，因为脚的力气大，这样子还是容易插得更深。为了增大脚踩的面积，可以用2~3个粗细不一的竹筒像套娃一样套在一起并固定，当然如果找一个木头墩子中心开个洞也可以。
另一套方案就是依然用手，找根尺寸合适的长竹子，利用竹子一头大一头小的特点，把钢管卡到稍粗的一头竹子里面，同时需要固定（防止下去容易，提上来的时候竹筒跟钢管分离）。
