自制无花果烘干机

无果的花 · 发表于 2019-11-3 18:45

马上加入农人之家，结交更多农友，享用更多功能，让你轻松玩转。

您需要登录才可以下载或查看，没有帐号？加入农人之家大家庭

x

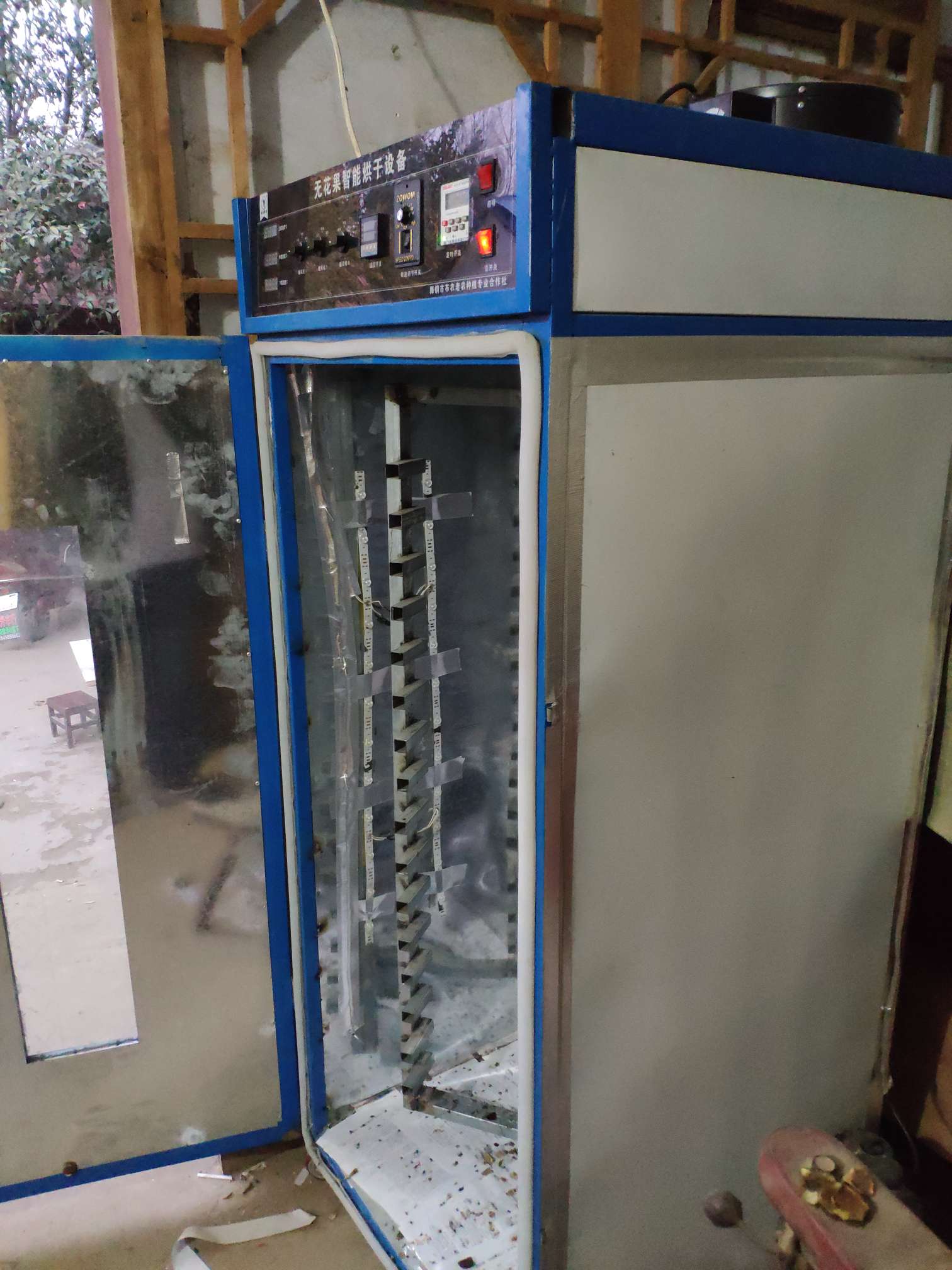

先来秀一下，邦友看看咋样！

是不是很666，下面给大家分享一下，因为当时急着用，忘记拍制作过程了，现在只能给大家看整体照片了，
1.机器整体是用3*5CM的镀锌管焊制而成，内胆用的是镀锌铁皮，外面用的是黑铁皮，喷的白蓝色烤漆，本来想用不锈钢焊的，算算成本有点高就放弃了。

当时考虑要买保温棉，查了一下价格太高了，就买了保温沙，就是非常轻的那种，25一包，买了3包，到时候来感觉装进去太麻烦，后来又放弃了，我当时设计的就是双层，中间加保温的，不过后来证明不加也可以。

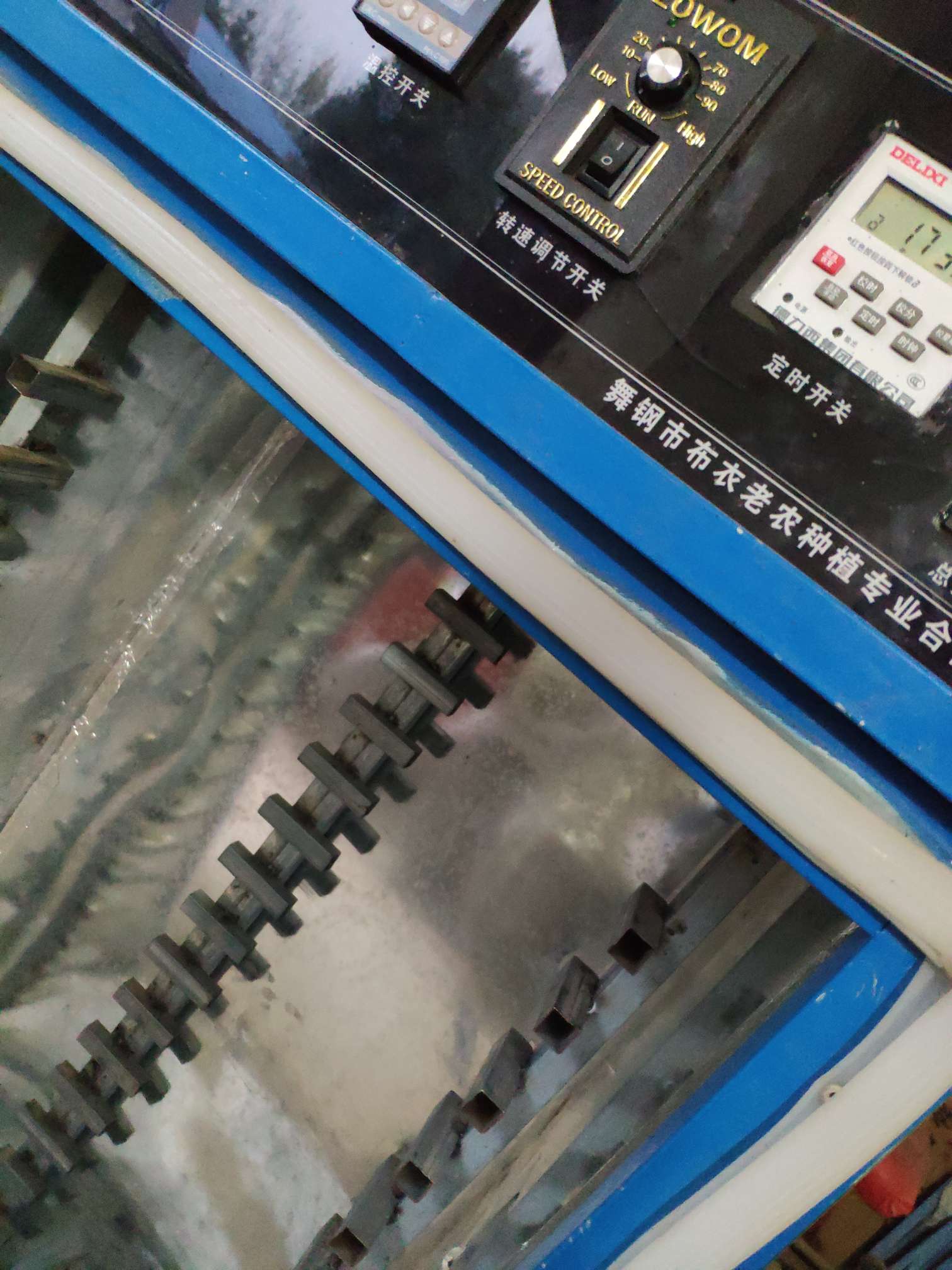

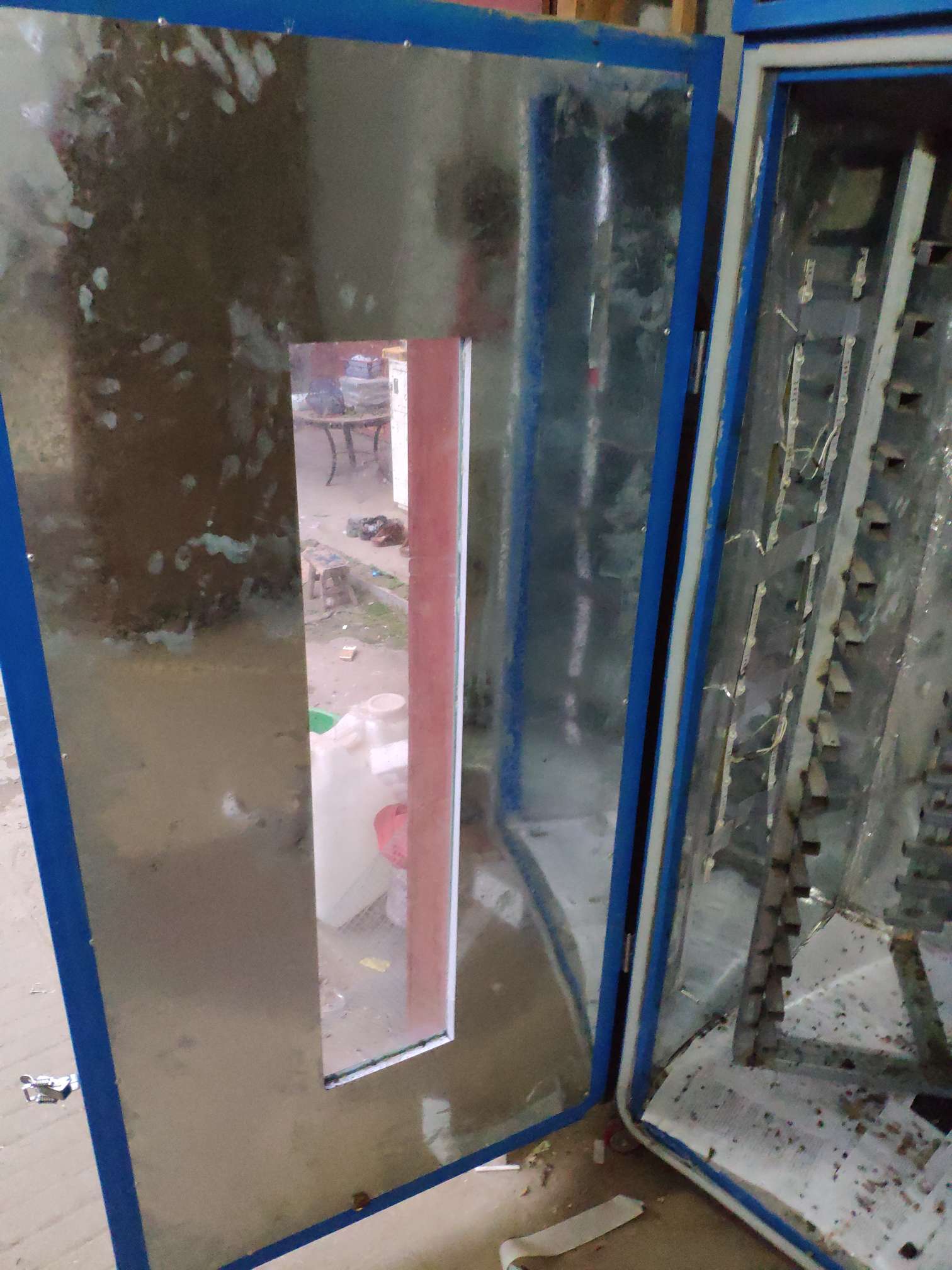

2.门的设计，从门的图片可以看出来是双层的，我把门中间给用激光雕刻机给镂空了，装了一块25*120CM的钢化玻璃，这样就能看到里面的情况了。门的四周安装了蒸箱用的密封条，还安装了弹簧密封卡扣。

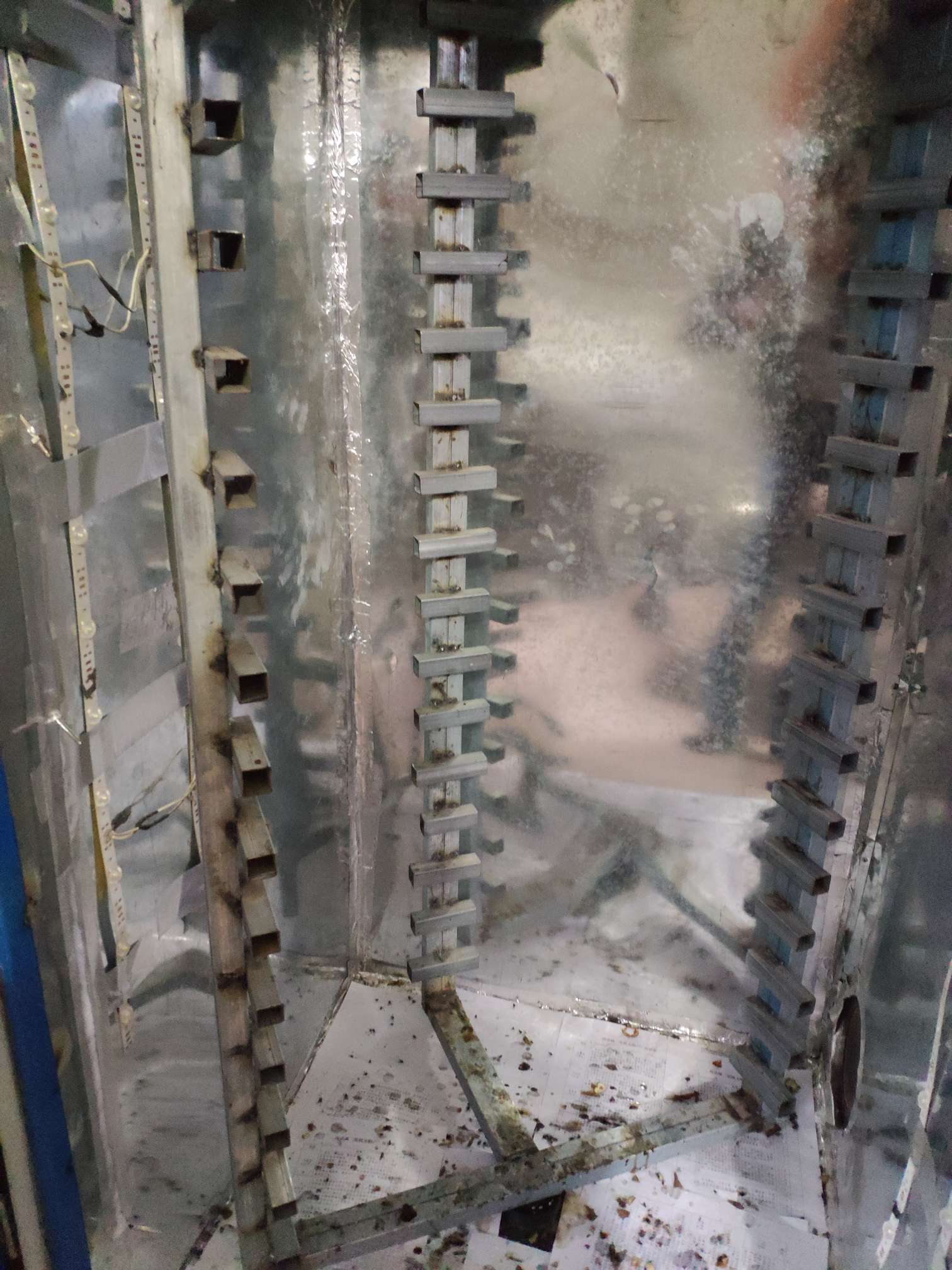

3.内部构造，先焊了一个框架，上面间隔8CM焊上一个小方管，用来蓬托盘用，框架焊三侧，留一侧往里面装盘。

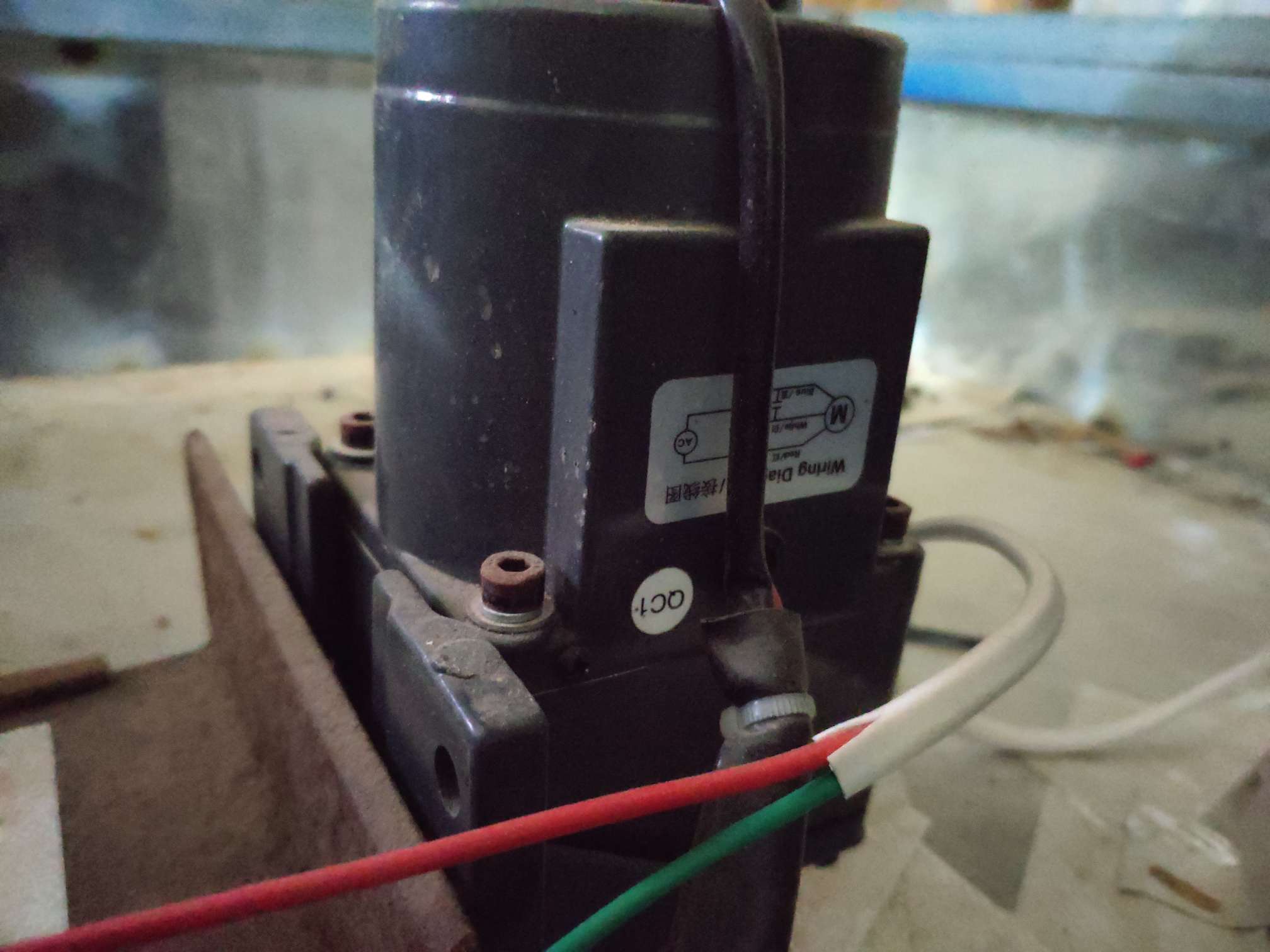

4.下面就是如何让他旋转，图上能看的出来，上下两端我买了轴承，还买了轴承座，在网上买了减速电机，一分钟三圈那样就可以，当时很纠结的一个问题就是买回来电机以后没有办法和下面需要旋转的架子联在一起，最后找的本地的车工师傅车了一个联接件，要我100块，心疼死我了！

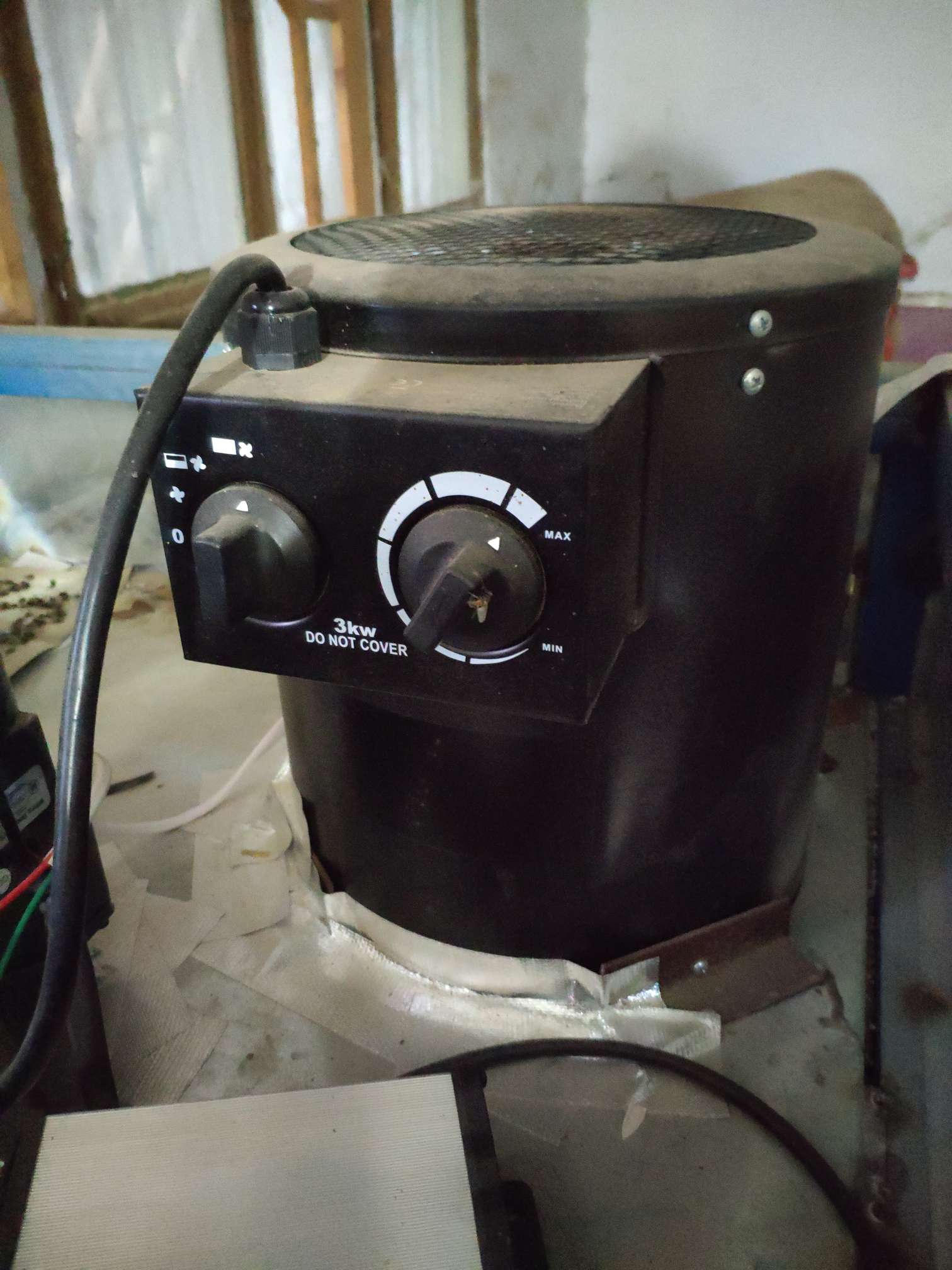

5.下面就是主要部件热风系统，我直接买了热风机，本来想买发热管和小风机自己弄呢，但是急着用，就买了成品。

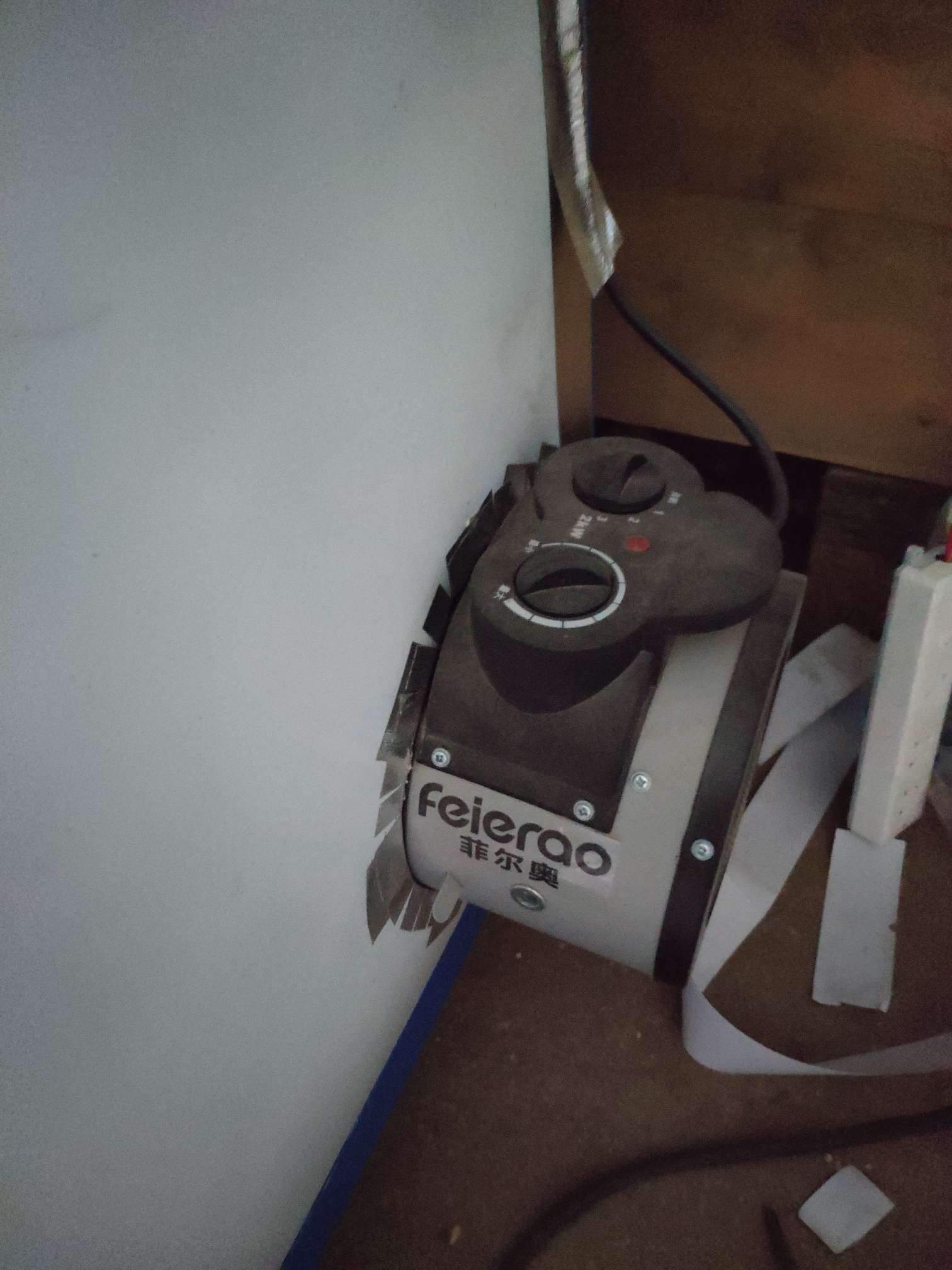

但是回来以后使用中发现下层温度上升太慢，就后来又加了一个2千瓦的小点的，这样温度基本均匀！在下面外侧开的孔！

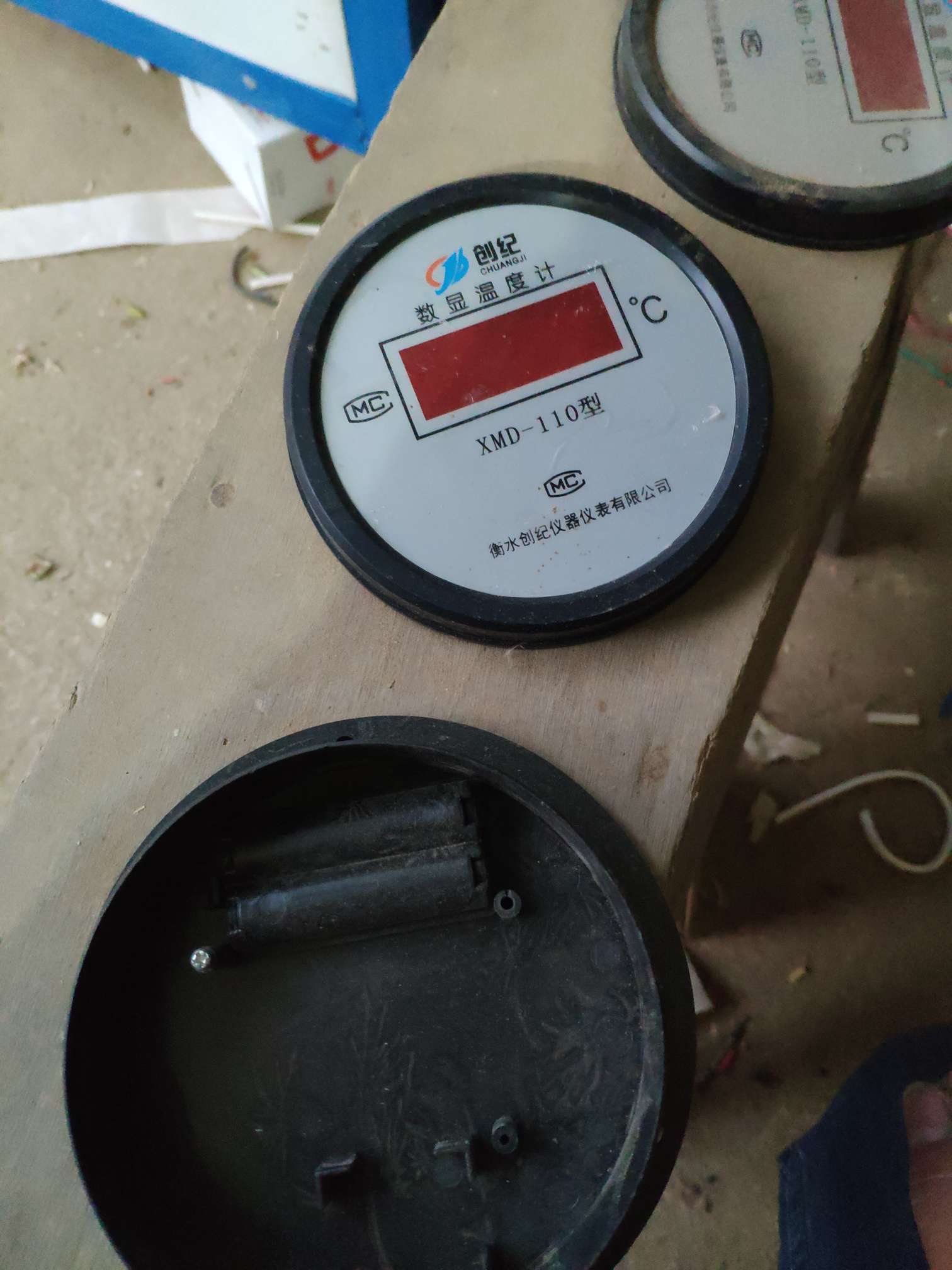

6.为了上中下监测温度，我买了三个测温计，把探头安装在箱体上中下三个位置，网上买的成品，有壳，我把他拆了，这样方便我往面板上安装！

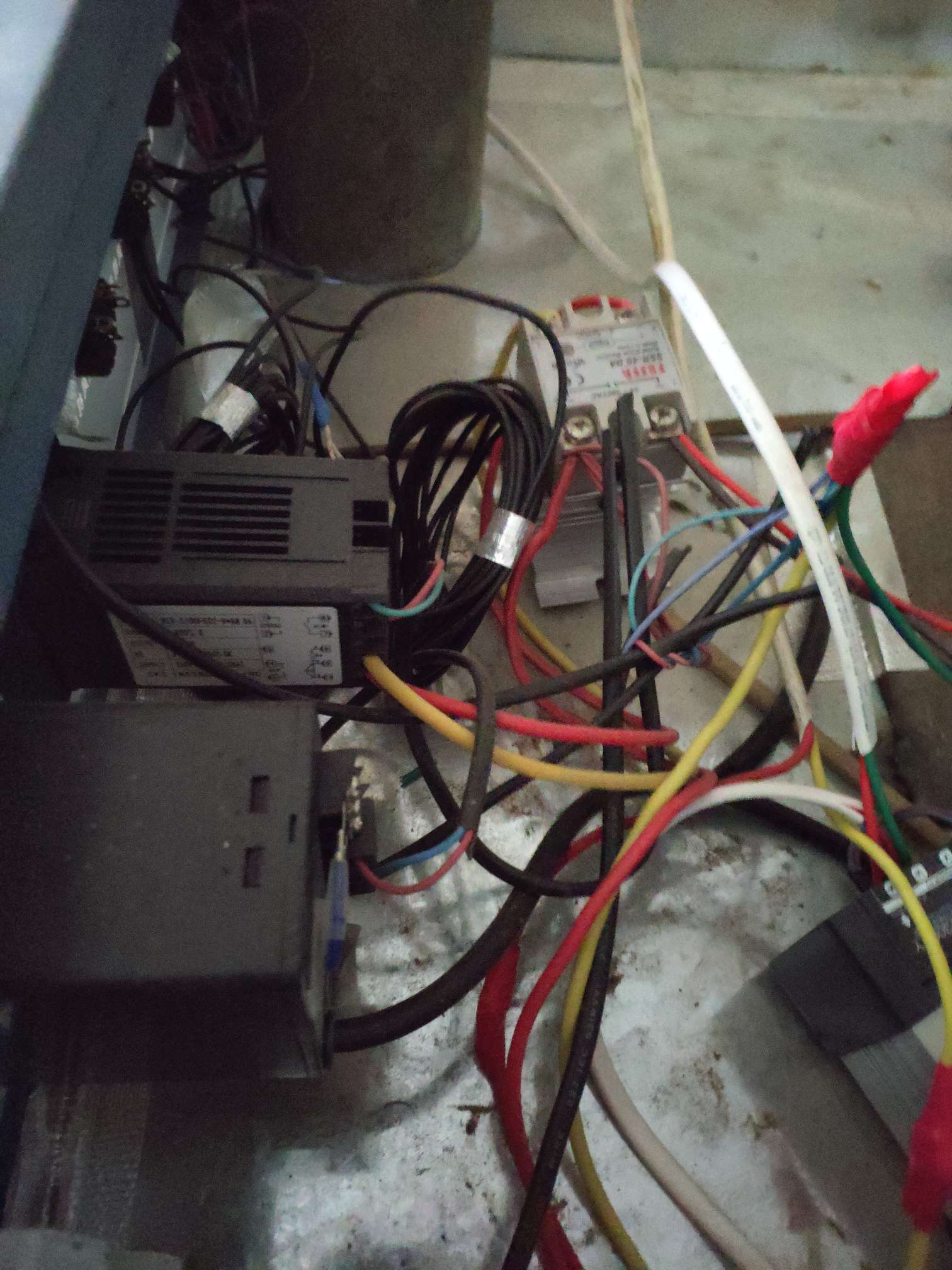

7.下面就是一些附属设备了，定时开关，温控器，就是设定65度，温度升高到65度就停止加温了，温度过一会低了，再继续加温，防止把果烤糊了！

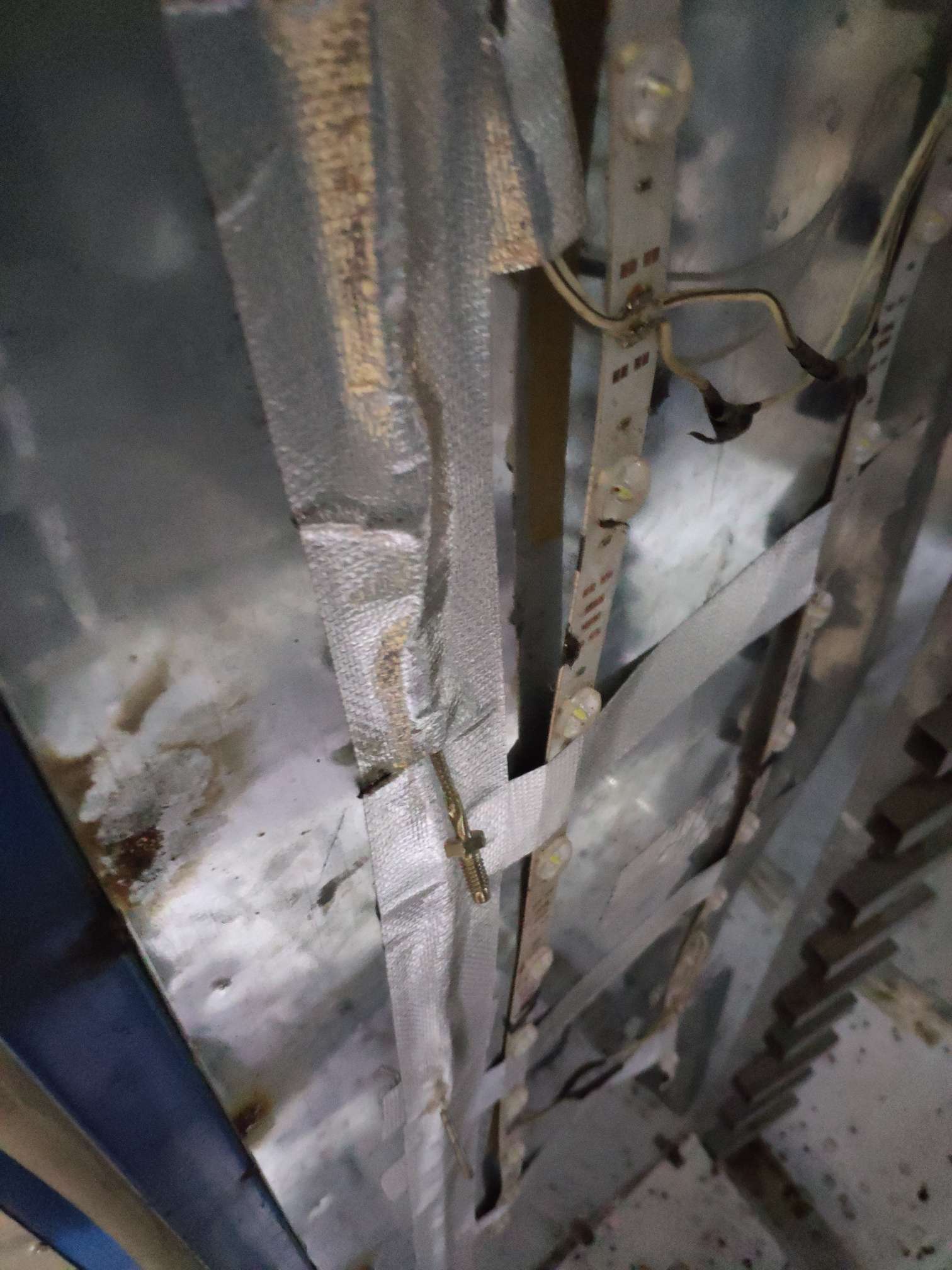

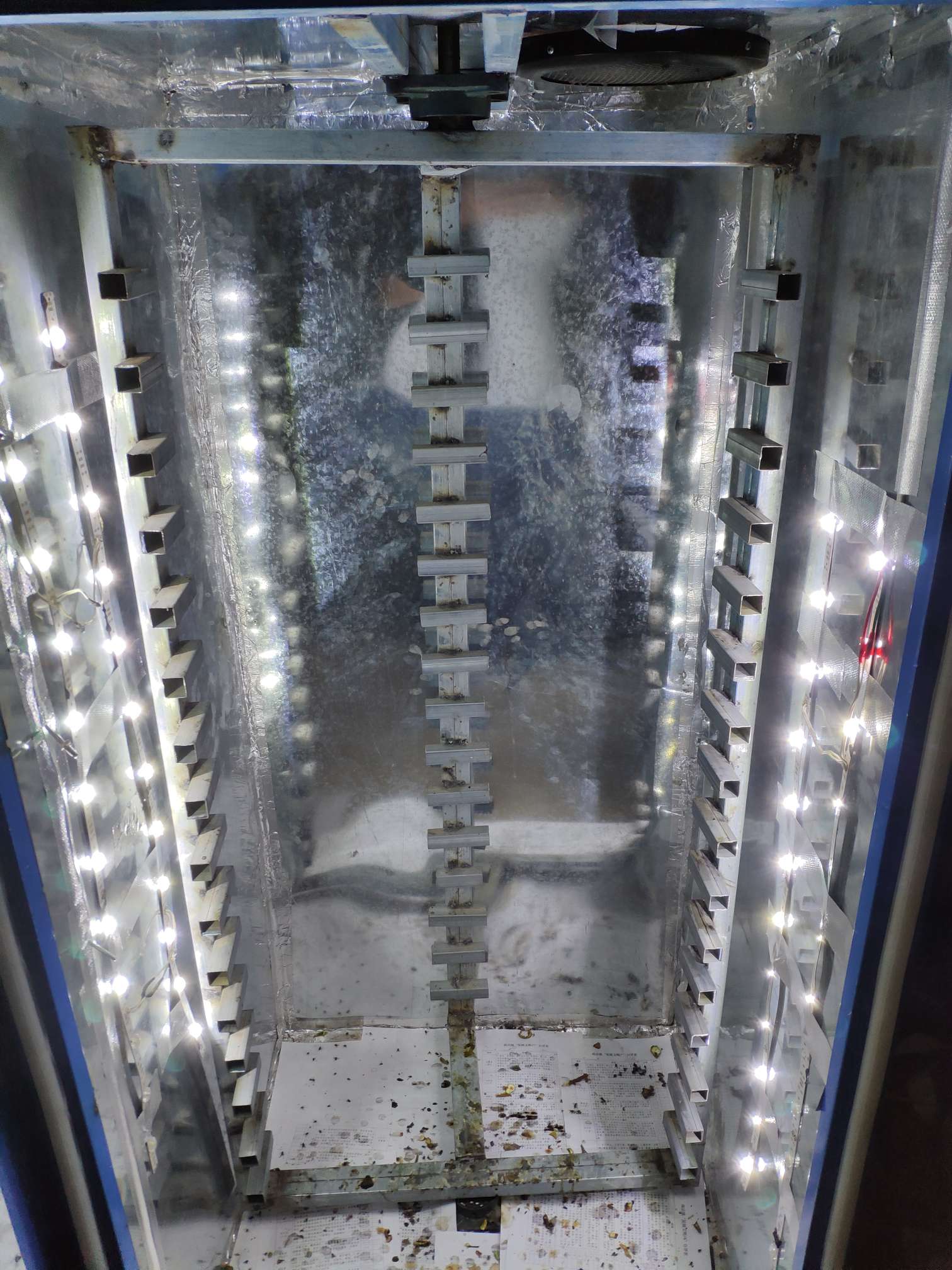

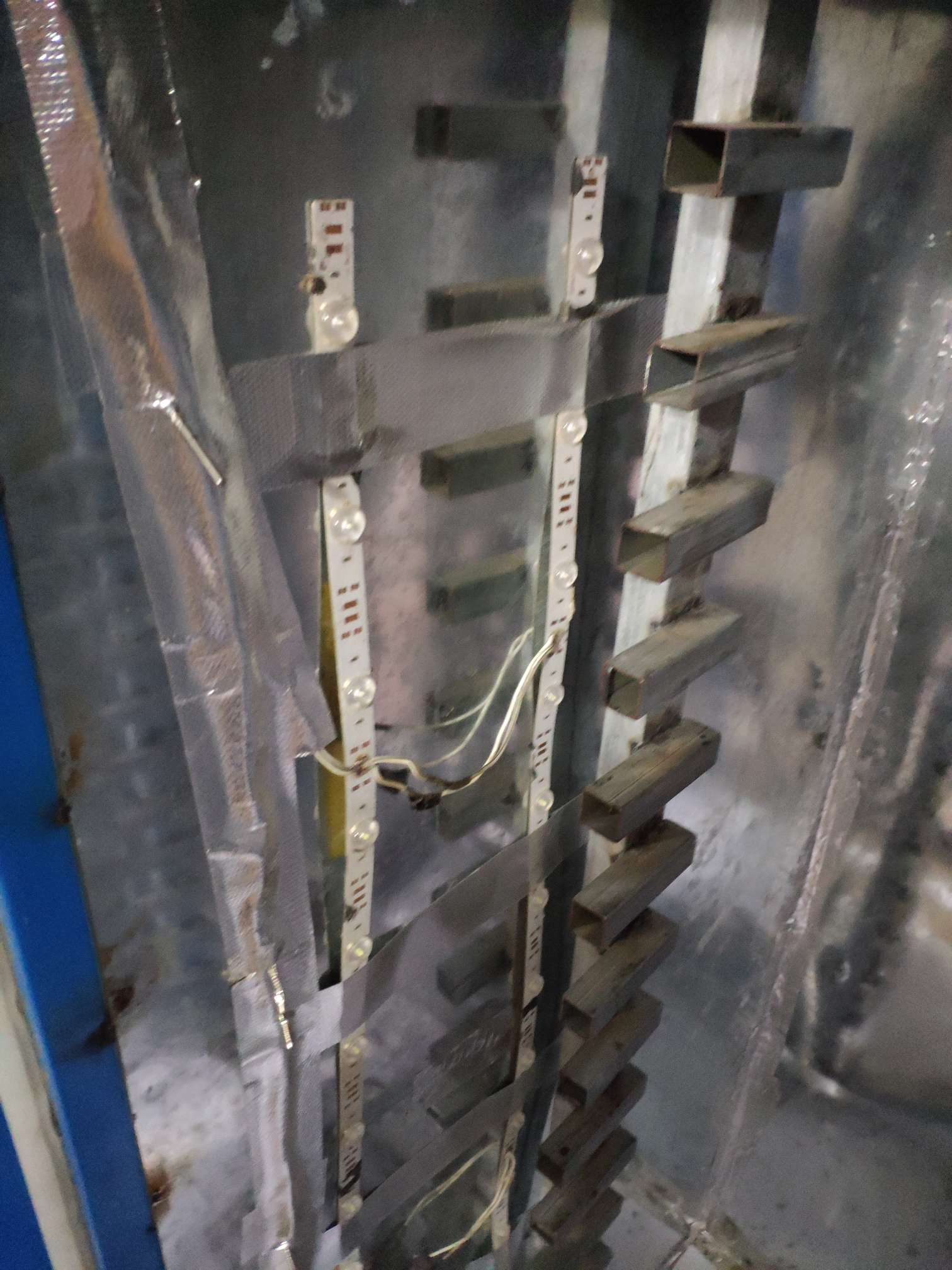

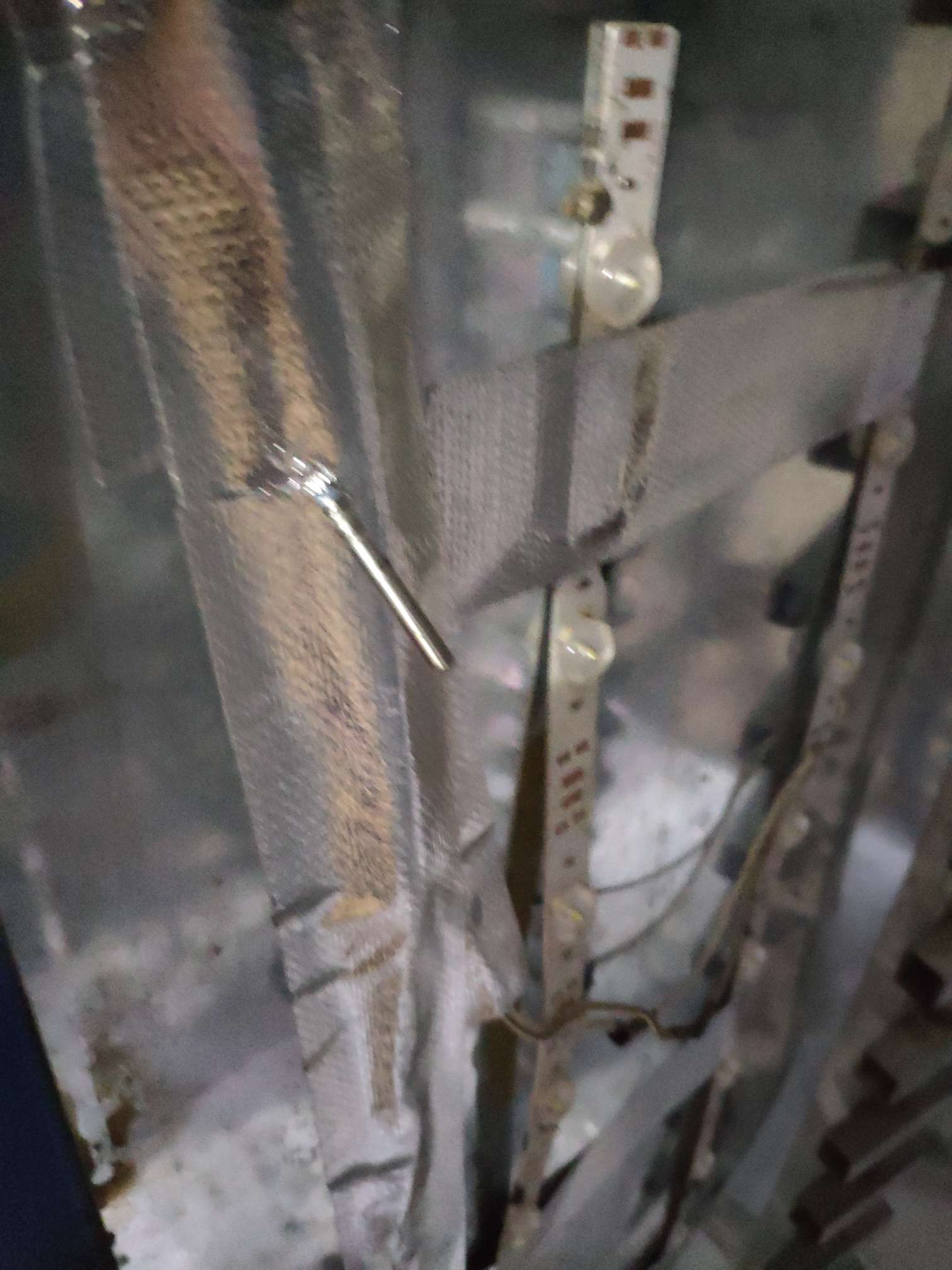

8.照明系统加装。

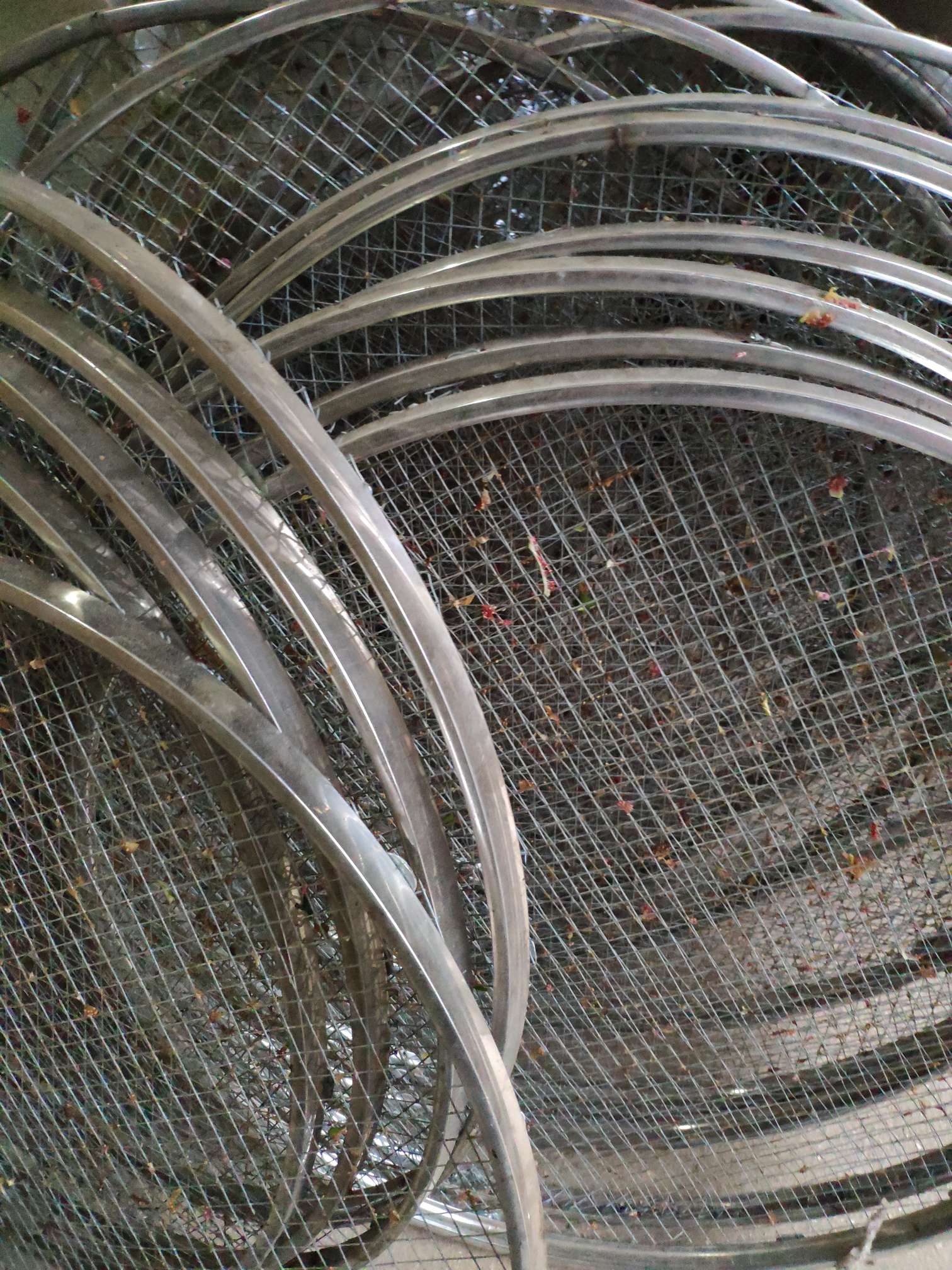

9，最后一步就是这个烤网的制作了，买的1.2*2.5CM的方管，人家那里有圆管机，可以把你的管给你弄成圆的，回来自己焊接，最后加上网就可以了，我做的19层的，能装鲜果160斤。

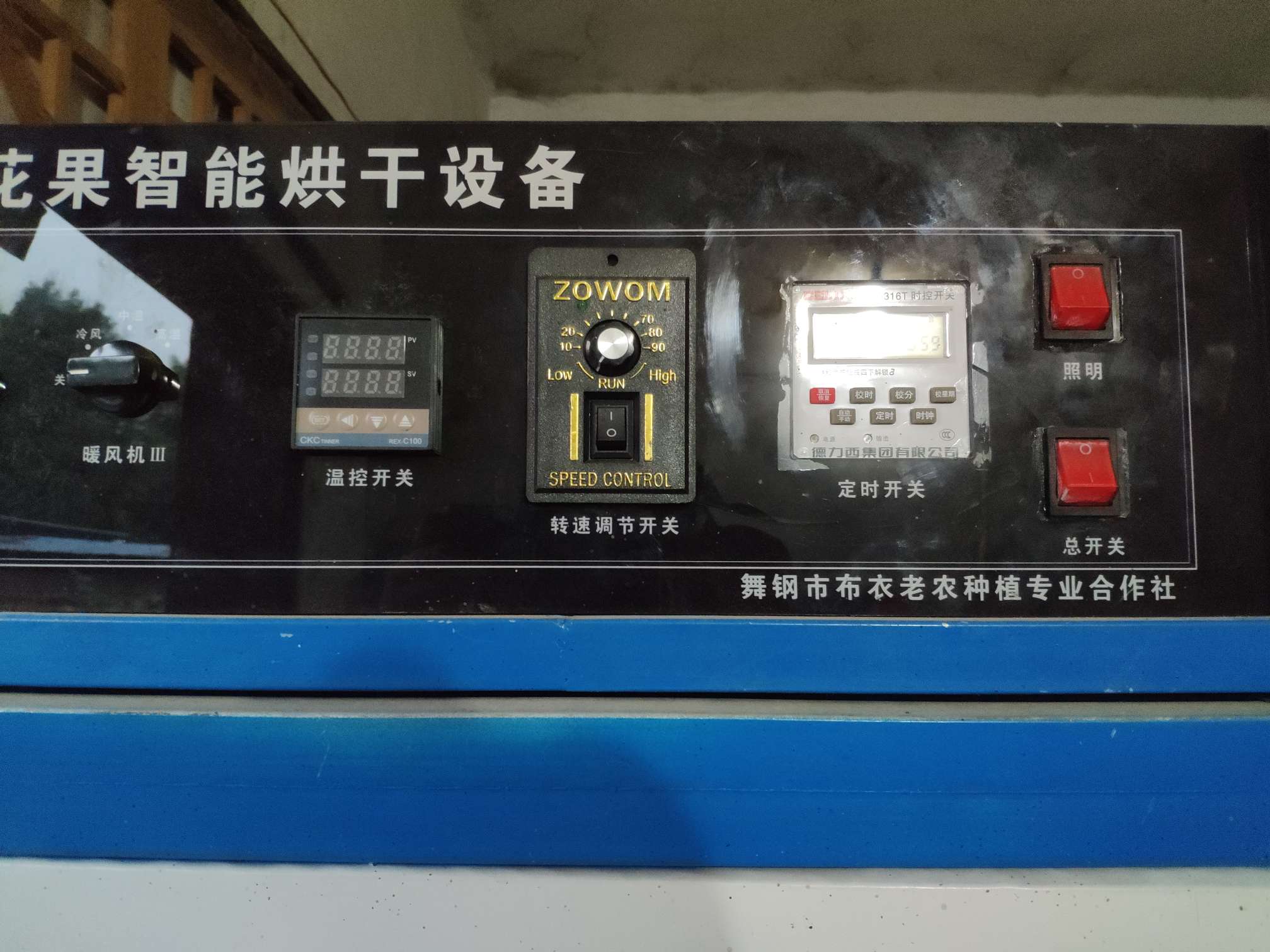

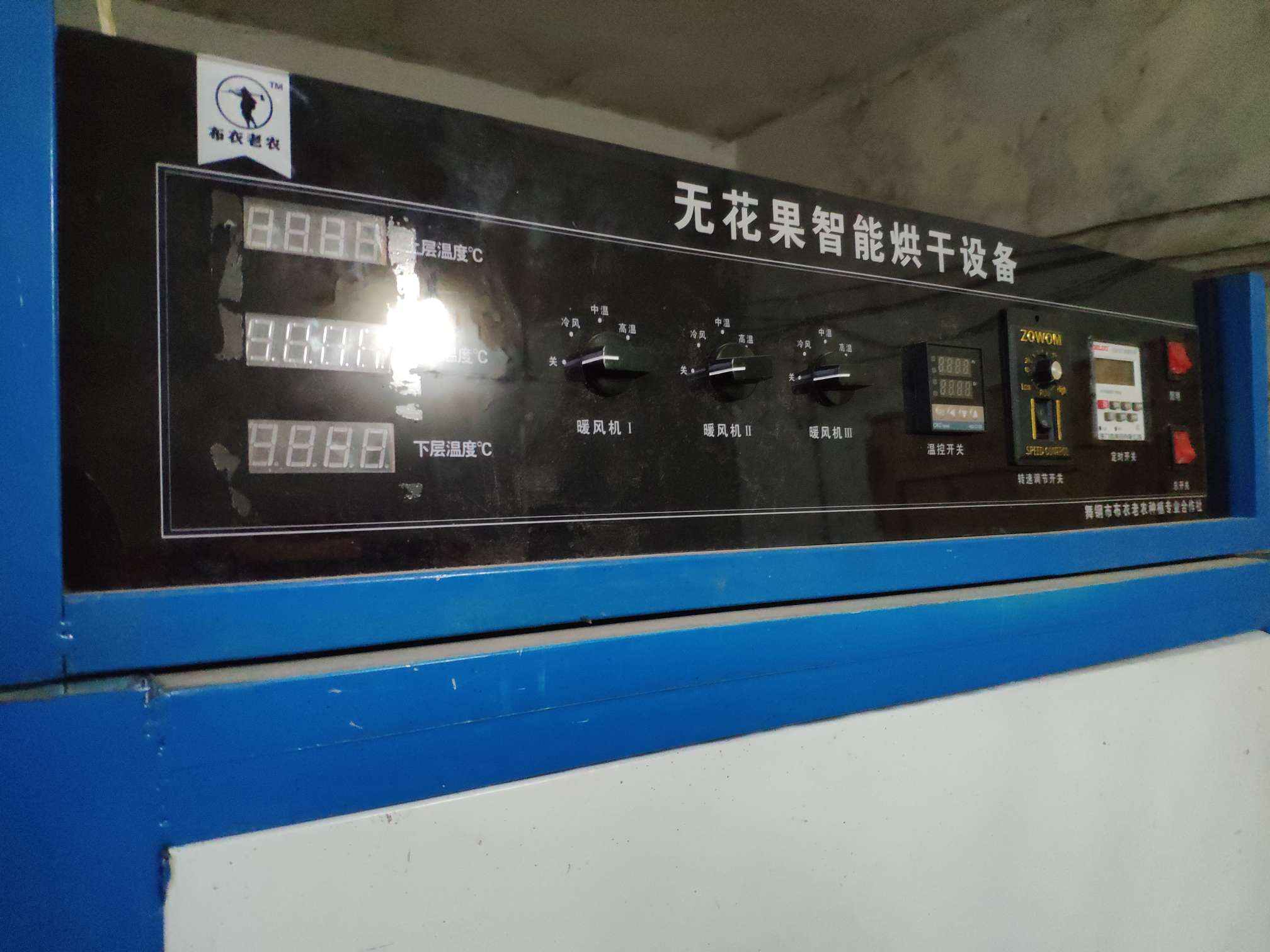

升温非常快的，后期自己制作了一个主控面板，亚克力雕刻的，uv机打印的。

总结一下，方管6根240，外壳内壳280，油漆稀料18，玻璃没有花钱，合页卡扣35，密封条21，大的热风机290，小的70，三个测温计60，温控70，定时器45，旋转开关40，红色开关大功率的16，轴承带轴承座两个60，托盘19个380，灯用的旧的，对了，还有三袋保温沙75，上面的那个面板是亚克力uv的，花我60大洋，一个连接件100！应该没有了！合计1870

看看我最终的成品吧，哈哈，截止今天可以开卖了！一共用了四天时间，中间有忙其他的！
